单相电机电容怎么选配,单相双电容电机电容怎么选

一、单相电机为什么要加电容？

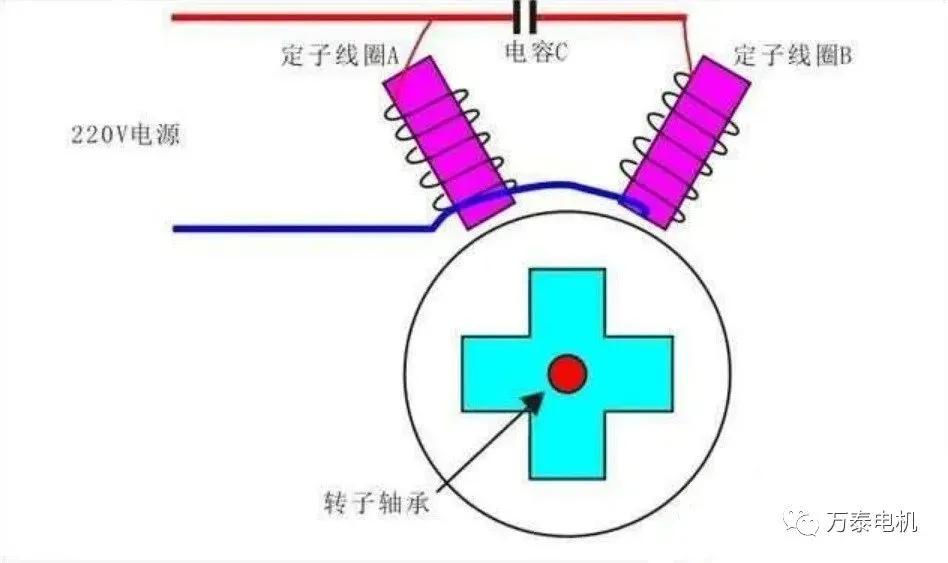

1.两个线圈同时通电。对于单相异步电动机，只有一个交流电。定子图A和B同时连接(线圈通电产生磁场，吸引转子旋转)会发生什么？转子可以顺时针或逆时针旋转。这种电机不能用于实际生产。

2.两个线圈依次通电。

还是在上面的电机模型图中，如果线圈A先通电，线圈B后通电，那么转子必须逆时针旋转。同样，如果线圈B先通电，线圈A后通电，则顺时针转动。这样就确定了电机的方向，不会出现左或右的情况。

对于交流电来说，电流的超前或滞后是通过电感或电容来实现的，电机本身就是电感，只能通过电容来实现。虽然叫起动电容，但这个电容主要是用来移相的，也就是让线圈的电序不一样。

单相电机仅靠运行绕组无法正常启动，需要安装启动绕组，然后通过电容分相，帮助电机启动。在设计上，有些电机在启动后会通过离心开关断开启动绕组和电容的电路，只靠运行绕组工作。然而，有些电机没有离心开关。电机启动后，启动绕组将作为二次绕组和电容器继续帮助电机正常运行。

有些电机在起动电容的基础上还安装了运行电容，一般小于起动电容。目的是提高电机转矩，配合副边绕组帮助主边绕组完成运行。其实这也可以理解为在普通电容运转电机内部增加一个起动电容。

二、单相电机的电容如何选择？

单相电机工作电容的计算公式：GC=1950I/Ucos(微法)

I:电机电流

u:单相电源电压

Cos:功率因数，0.75。

1950年：不变

如果单相电为220Vrms，GC=1950 I/ucos=1950 p/(U2)cos=1950 * p/(220 * 220)* 0.750.03 * p(uf)。

其中p是电机功率。

单相电机计算工作电容后，起动电容为工作电容的1-4倍(起动电容越大，起动电流越大，对外部电网干扰越大)，起动转矩增加越快。反之，如果起动电容越小，起动电流越小(对外部电网的干扰越小)起动转矩越小，起动越慢。耐受电压必须大于交流输入电压的最大峰值(220Vrms*1.414311)，400V以上的耐受电压是可以接受的。
