电动机绕组阻值的粗略检测
绕组是电机的主要部件,在实际应用中损坏概率比较高。测试时,一般可以用万用表的电阻档进行粗略检测,也可以用通用电桥进行精确检测,从而判断绕组是否有短路或短路故障。

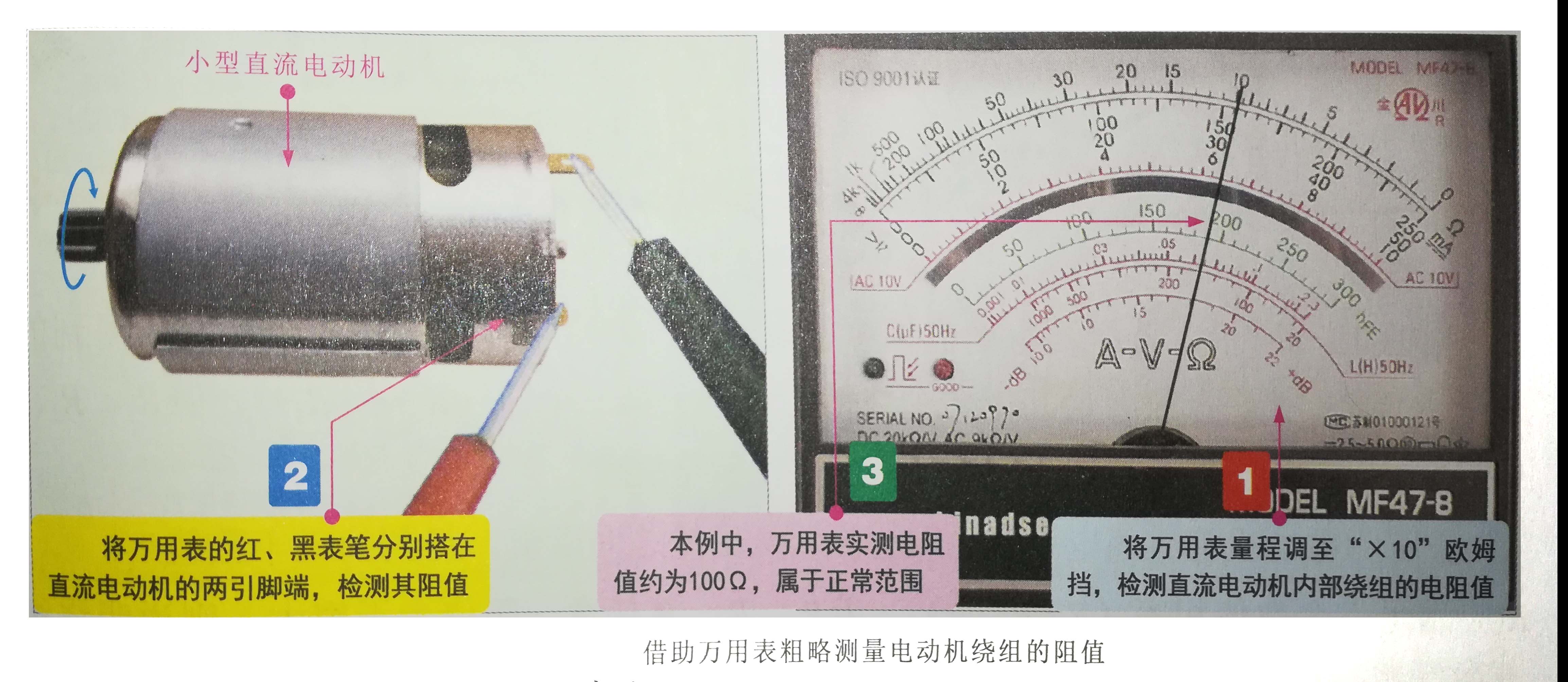

常见的DC电机通过电源和换向器向绕组供电。这台电机有两个引脚。测试时,将万用表的红色和黑色表笔放在DC电机的两个引脚上,测试其电阻。DC电机的绕组电阻相当于一个电感线圈的电阻,其值应该是一个定值。在测试一些小功率DC电机时,它们会因为万用表中的电流而转动。
判断DC电机本身性能时,除了检测绕组电阻外,还需要测量绝缘电阻(参考已发表的文章,如何用摇表连接变压器和电机的绝缘电阻?)进行测试。

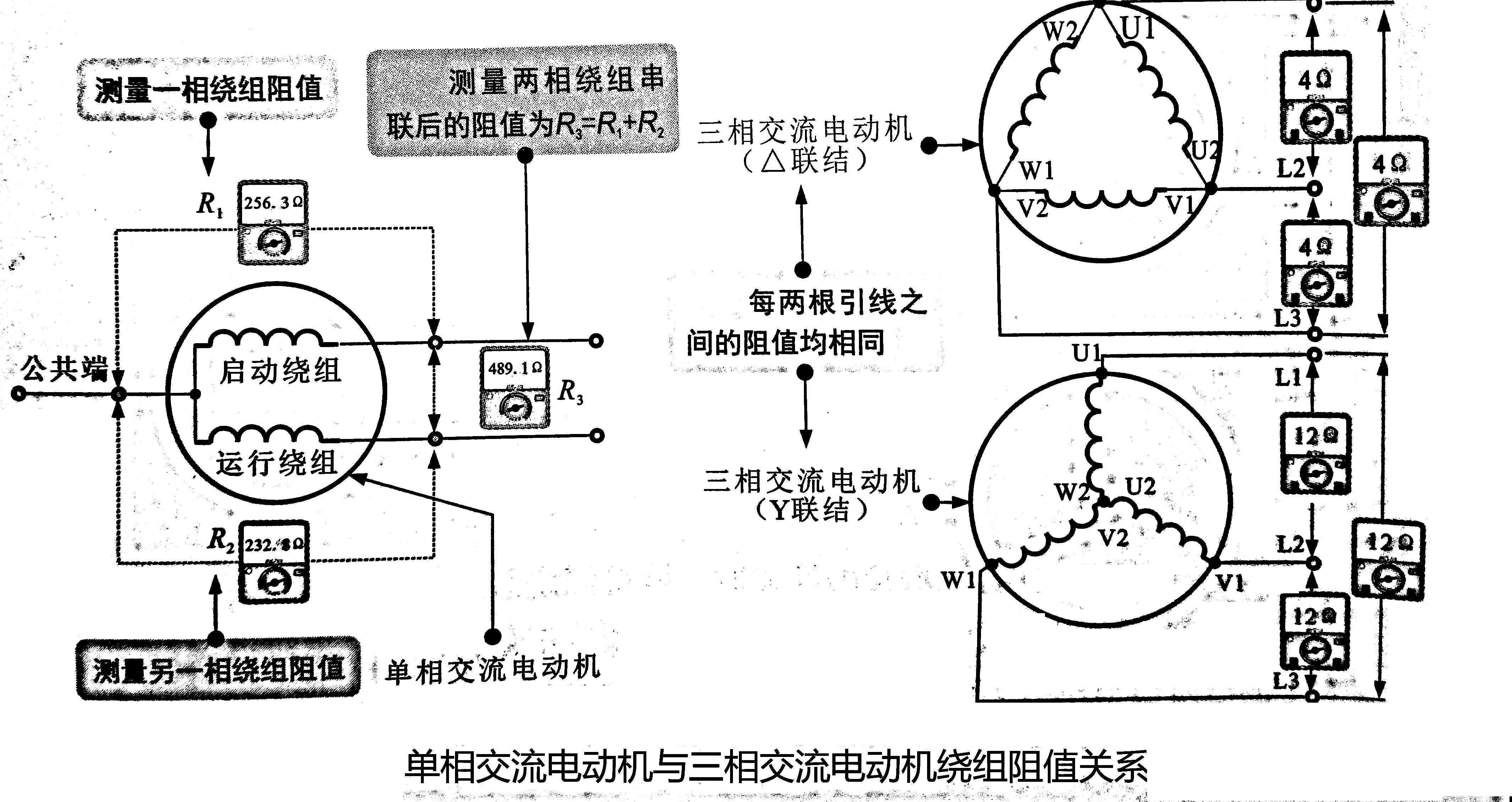

如上图所示,被测电机为单相电机,检测两引线间的电阻,三个电阻值R1、R2、R3之间的关系应满足两个值之和等于第三个电阻值(R1 R2=R3)。如果三个电阻中的任何一个为无穷大,说明绕组存在开路故障。
如果被测电机是三相电机,则检测两个引线之间的电阻,三个电阻之间的关系应该相等(R1=R2=R3)。同样,如果任一电阻值为无穷大,说明绕组中存在开路。
万用电桥精确测量电动机绕组阻值
通用桥

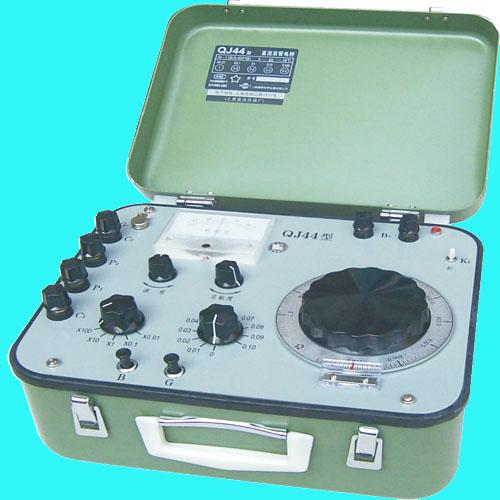

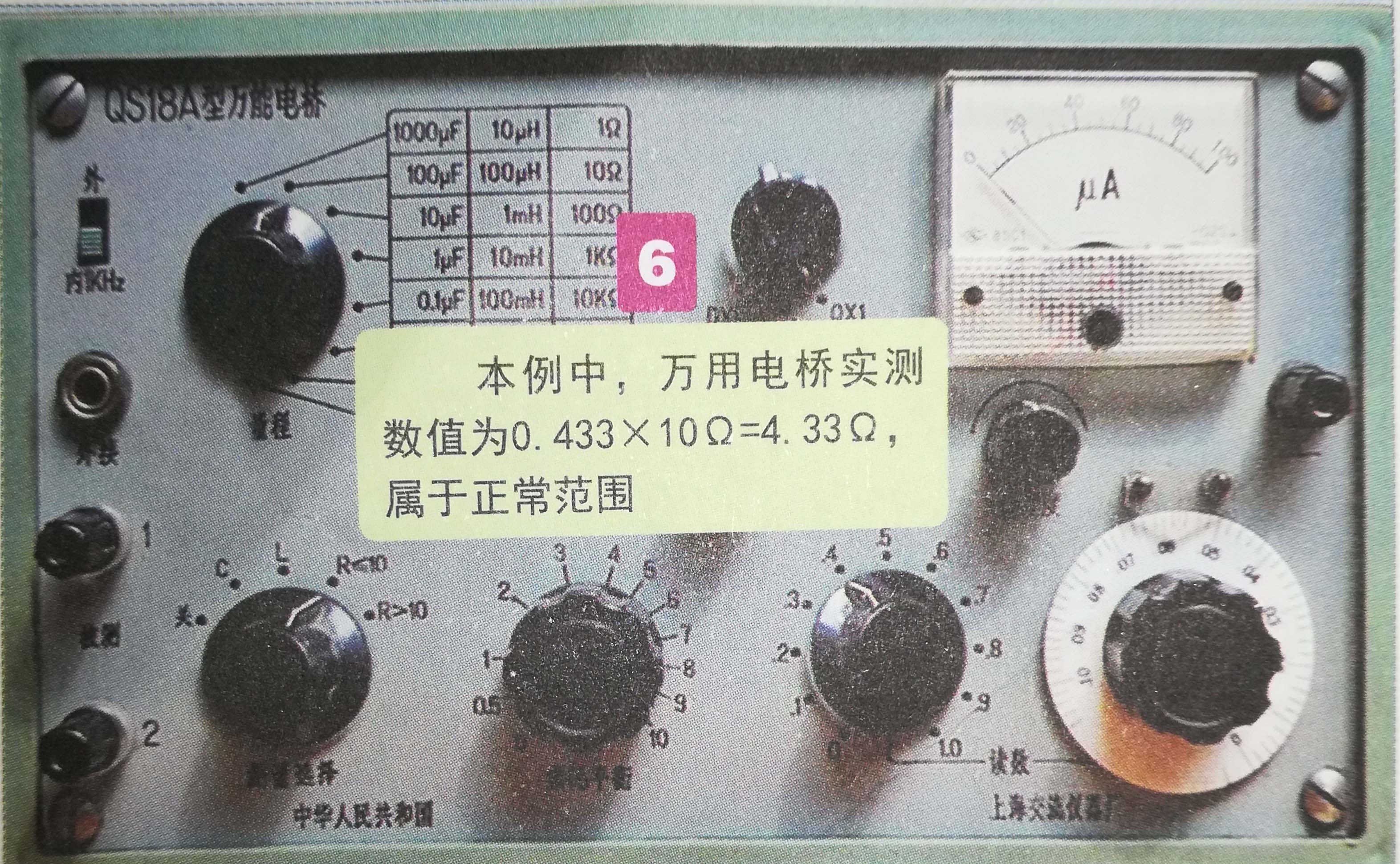

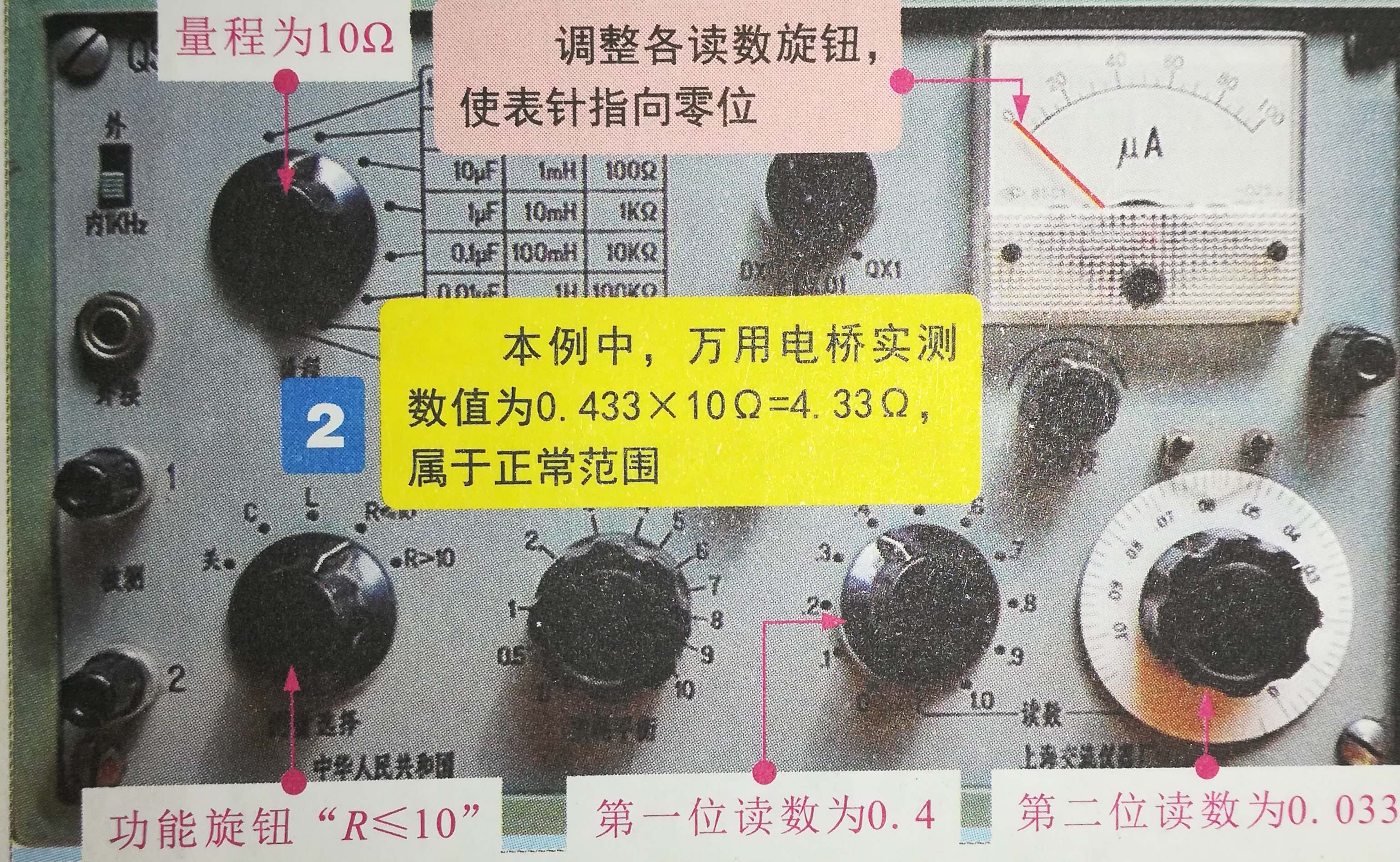

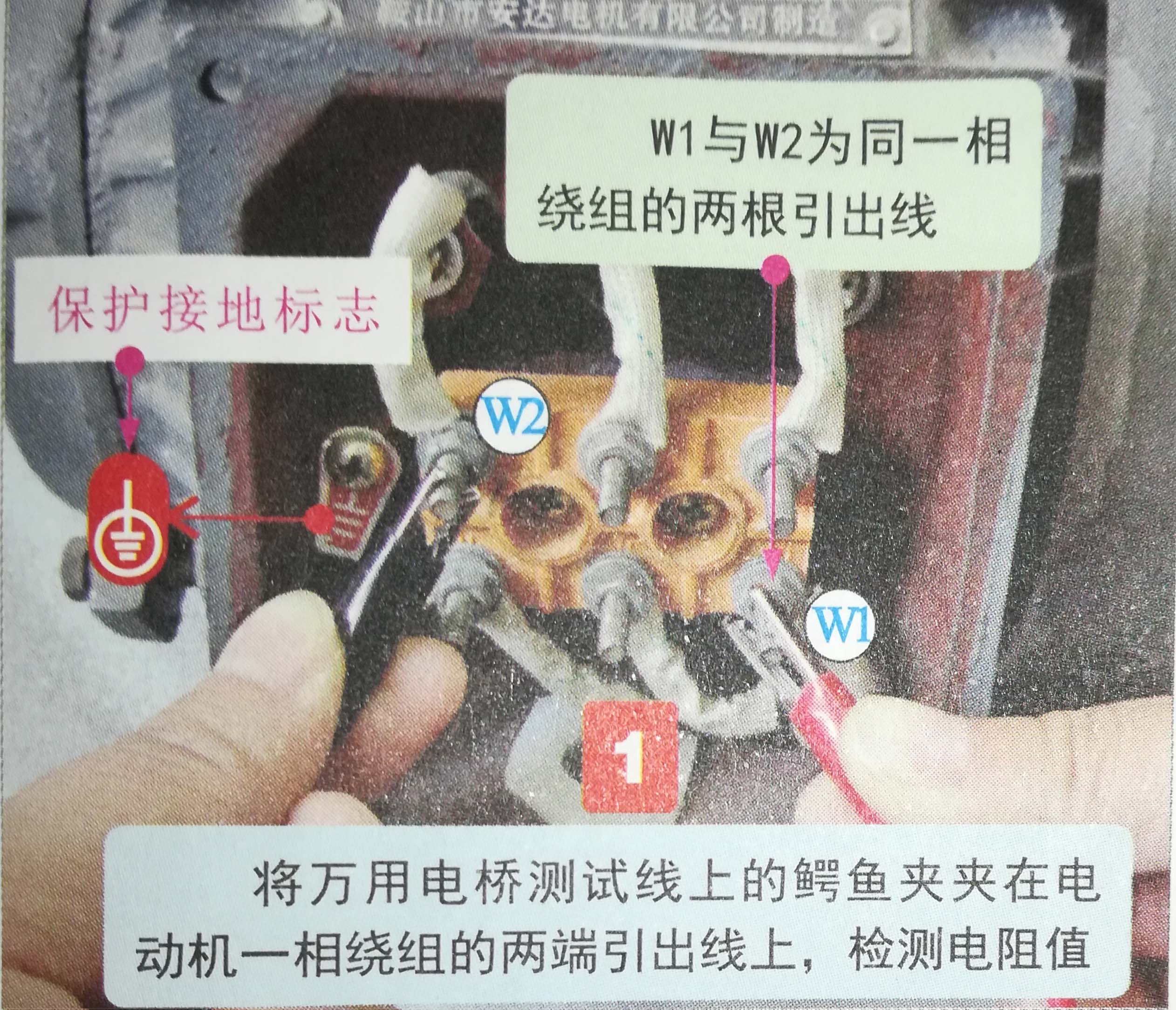

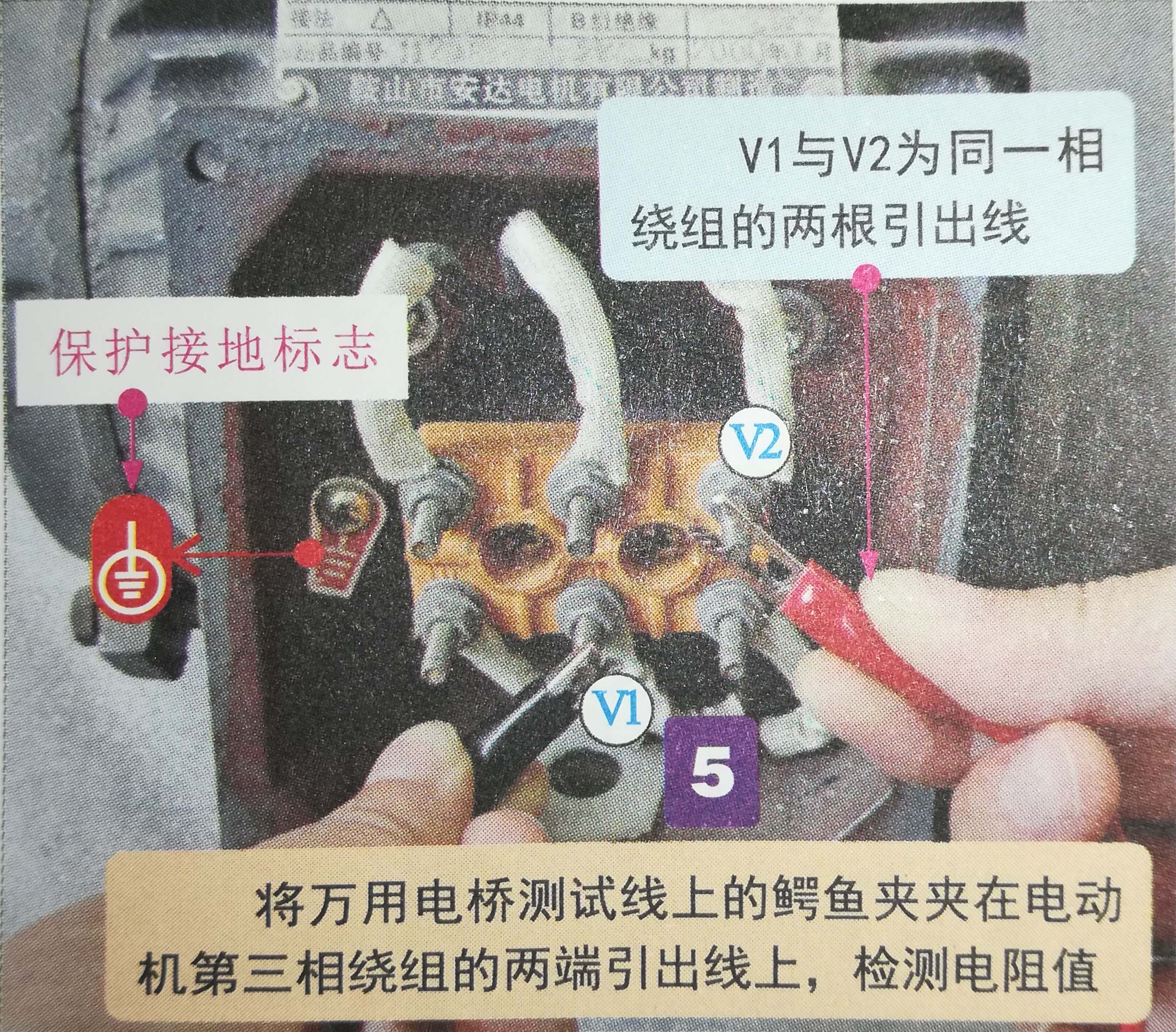

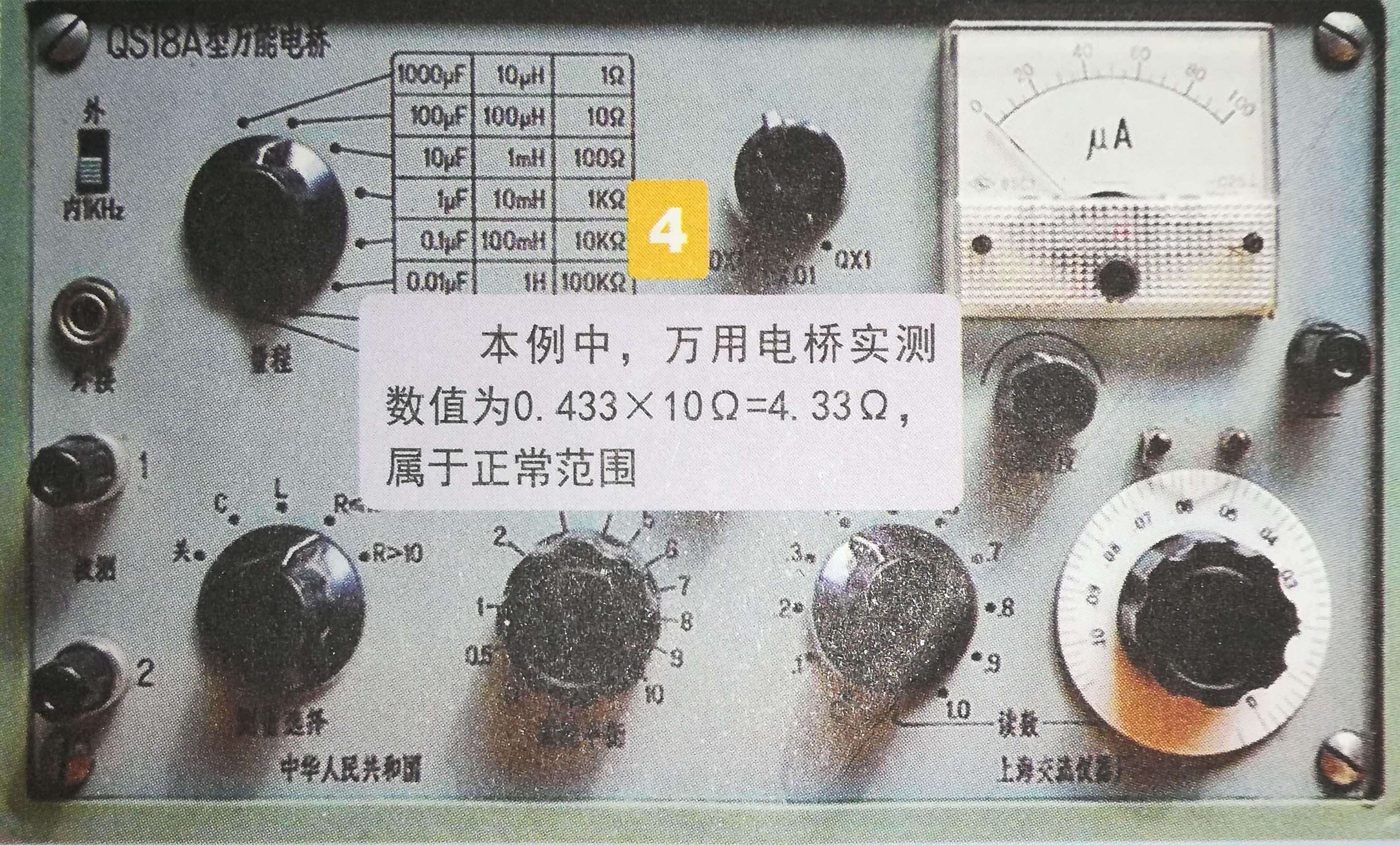

当我们大量购买电机时,可能需要有效地测试电机的制造工艺和性能。通过使用通用电桥测试电机绕组,甚至可以发现绕组电阻之间的微小偏差。测试步骤如下:
如果三相绕组的电阻值明显不同,则绕组中可能存在短路或开路。如果电阻值偏差较大,说明电机的绕组已经损坏。
