当前位置:首页 > 公司新闻 >

铸铝转子断条、细条对电机性能的影响有多大?如何检查铸造缺陷?

发布日期:2021-08-23 08:10 浏览量:
分享新闻:

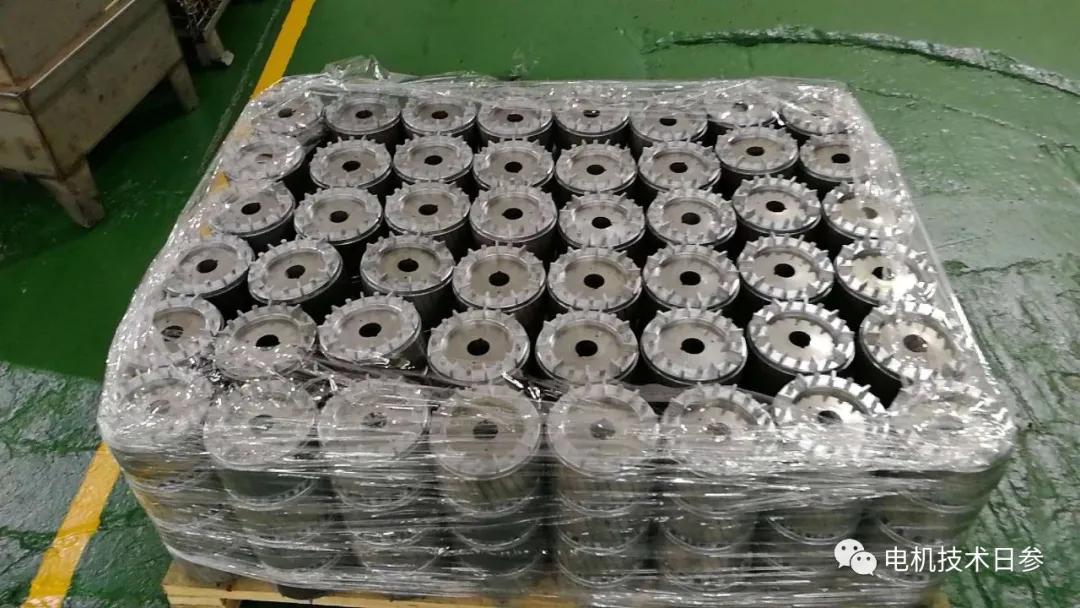

随着电机制造技术的发展和进步,零件的加工已经成为一个标准化的范畴。然而,由于设备、工艺和转子本身的特点,总是存在一些难以避免和发现的铸造缺陷。

铝笼转子是对称的多相短路绕组,相数等于槽数,每相导线数为1根。多相绕组产生圆形旋转磁场,要求转子所有笼条阻抗相等,电流相等,但相位相差一定电角度,不允许出现断条、细条现象,否则会出现类似定子绕组三相不对称的不良后果。

铸铝转子槽的缺陷很难发现,可以通过电机成品短路试验检查,必要时需要单独进行断条试验检查。整个电机三相短路电流的平衡可以反映转子铸铝缺陷,短路损耗可以反映鼠笼电阻率的波动。

异步电动机定子和转子的正序磁场同步旋转,产生有效的电磁转矩。非对称转子鼠笼产生的反向磁场以两倍转差角速度切割定子,在定子绕组和电源阻抗电路中会形成两倍转差频率的环流。电机的循环电流和输入电流叠加会引起定子电流的幅值摆动、转矩脉动和两倍转差频率的电磁噪声。

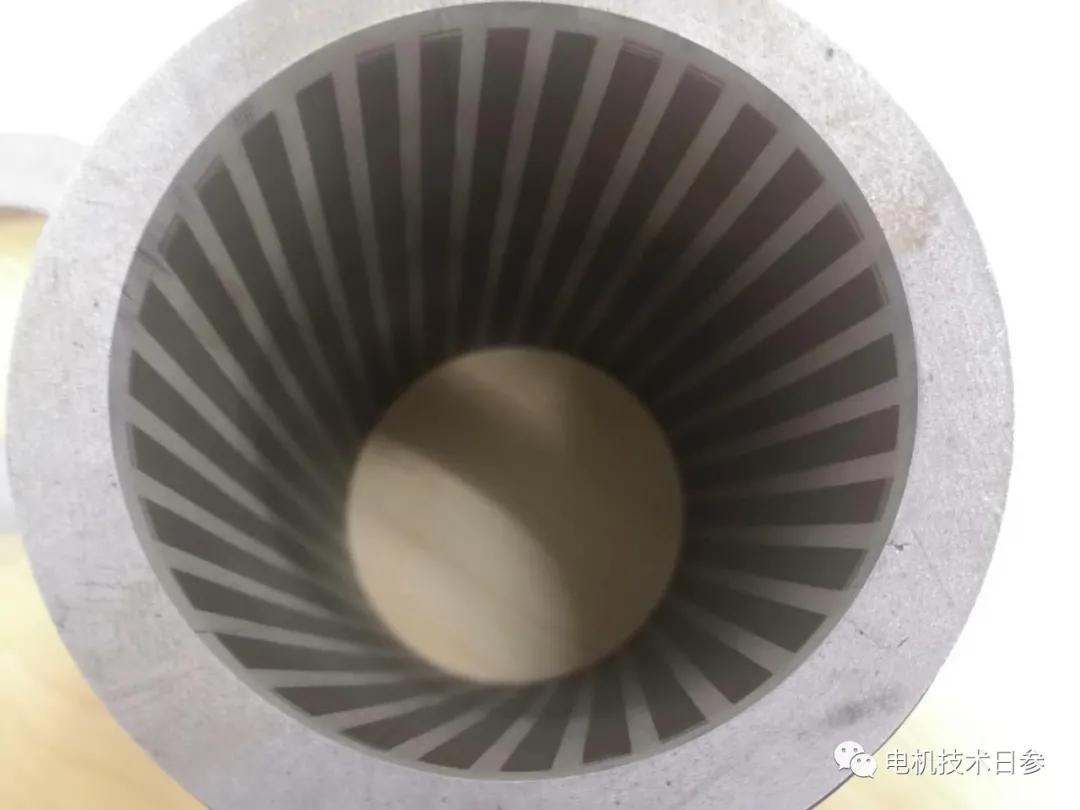

转子断条检查要求铁芯表面光滑,铁芯表面和槽口铝渣干净。压铸铝工艺稳定,一般不会产生断条。监测铸铝质量只需要短路试验。对于细长铸铝转子,转子越长越薄,可以考虑铸铝设备的性能水平和工艺参数越合理。铸造工艺控制相对严格,需要精密的设备保证和合理的工艺参数支持。为此,一些好的设备制造商对细长泵转子有独特的经验和见解,并得到了很好的应用。

铸铝转子断条和瘦条试验

在断条试验中,交流电压通过励磁开路变压器施加,励磁开路变压器与通过被测棒两侧齿的励磁磁通形成闭合电路,在棒内感应出电压。如果被测笼条完好,感应电压会通过端环等未被测笼条形成短路,被测笼条中的短路电流会在相邻的检测开口变压器中感应出电压。笼条质量越好,检测开路变压器的短路电流和感应电压越大。依次测试所有笼条。如果笼条上的感应电压小于其他笼条(大于10%),则表明笼条可能存在诸如缩孔、夹杂物、铸造不足或铁芯叠片之间的铝夹杂物等缺陷。如果偏差超过25%或更多,则在笼条和端环的连接处可能会出现断条或收缩裂缝等缺陷。
