安装和互换性要求——电机零件加工中必须统一和保证的尺寸

发布日期:2021-08-04 08:30 浏览量:
分享新闻:

在我们的工作生活中,有很多规律是厂商遵守和满足的,用户知道并遵守的。比如我们最常用的手机充电接口,电机制造过程中使用的固体零件等。对于电机产品来说,不同规格对应的安装尺寸对电机零部件的设计和加工进行了约束和规范,即相应规格的技术条件所规定的尺寸的一些关键参数。

传统上,我们把所有满足产品技术要求的产品称为标准电机,而与此不同的产品称为非标准电机。特别是对于安装尺寸的特殊要求,会涉及到相关零件的尺寸控制。

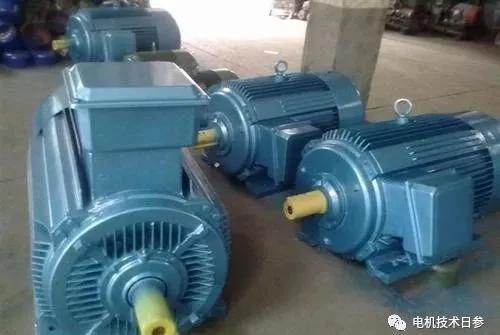

以最常见的B3安装电机为例,总结了标准电机产品必须满足和保证的互换性问题,以期对供需双方都有所影响。

B3电机安装和互换性的项目归纳

(1)电机中心高度:指电机轴心与底座平面的距离,即直线与平面的距离。在生产加工过程中,必须保证电机轴心线与基脚平面处于平等状态。对于中国生产的电机,尺寸由电机序列号后面的数字表示。例如,在YE3-315M-6中,数字315表示电机的中心高度。

(2)轴伸尺寸:电机的轴伸是电机产品与被拖动设备对接的关键部位,主要涉及轴伸直径和长度、键槽类型、宽度、深度、长度、对称性等具体要求。在电机零件的加工过程中,由于精度要求高,加工控制非常严格,轴的上部要通过磨削加工。

(3)机器底座上必须控制和符合的尺寸。在电机产品的样品中,A(与转轴的垂直关系和基脚孔之间的距离)、B(与转轴的平行关系和电机轴伸出端与轴伸出肩和第一个基脚孔之间的距离)和K(基脚孔的直径)的尺寸都涉及到。机座和轴必须加工,以保证整机的安装尺寸要求。

对于机座上涉及的这些尺寸,在整机产品中,尺寸C代表的是空间距离而不是平面距离,所以测量时要掌握具体的控制要求。但从零件与整机产品的关系分析,当零件尺寸满足时,整机产品的控制要求就可以满足。

机架本身和整机产品都有一个对称的要求,就是产品样品上标注的A/2尺寸,这关系到电机和设备对接的对称关系。

从生产和使用满意度来看,尤其是当前电机生产组织流程的现实,电机零部件的外观风格是不同的,尤其是很多厂家结合质量提升和知识产品保护的要求,设计了企业的个性化特征,但必须遵循的关键尺寸要求不易改变,以满足电机用户的互换性要求。

同样的设计方案,由于生产工艺的差异,最终结果喜忧参半。好的电机厂商会在品质提升和工业美感上下大功夫,特别是在一些人性化的细节处理上,让电机产品不仅仅是一个可以正常使用的工业设备,更是一个可以放入优雅殿堂的高端产品。尤其是近年来,控制技术在电机产品中的应用进一步提高了电机产品的档次,在相对高端场合的实际应用不断给电机制造商提出新的问题。
