电机的接地要求必须处理到位

发布日期:2021-09-02 08:49 浏览量:0
分享新闻:

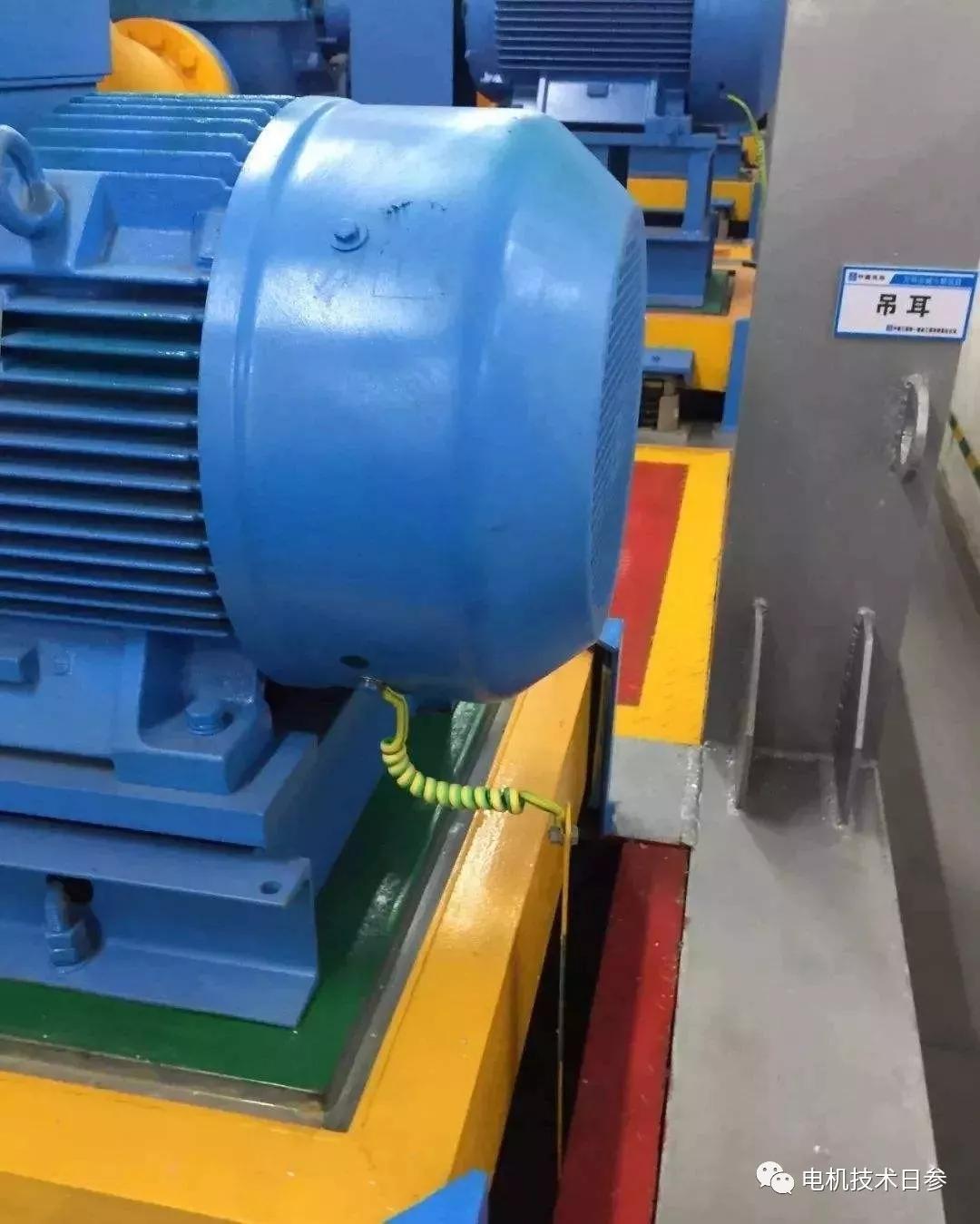

电机产品的接地是安全要求的必要措施。低压电机产品标准规定,所有电机产品必须有可靠的接地标志。对于小型产品,接地标志一般设置在接线盒内,而对于功率不小于110千瓦的电机,应在电机外壳的适当部位增加一个额外的接地点。

保护接地是为了防止设备因绝缘损坏而带电,危及人身安全,如电力设备的金属外壳、钢筋混凝土杆、金属塔等。只有当设备的绝缘损坏时,电流才会流过保护接地,其值可以在很大范围内变化。

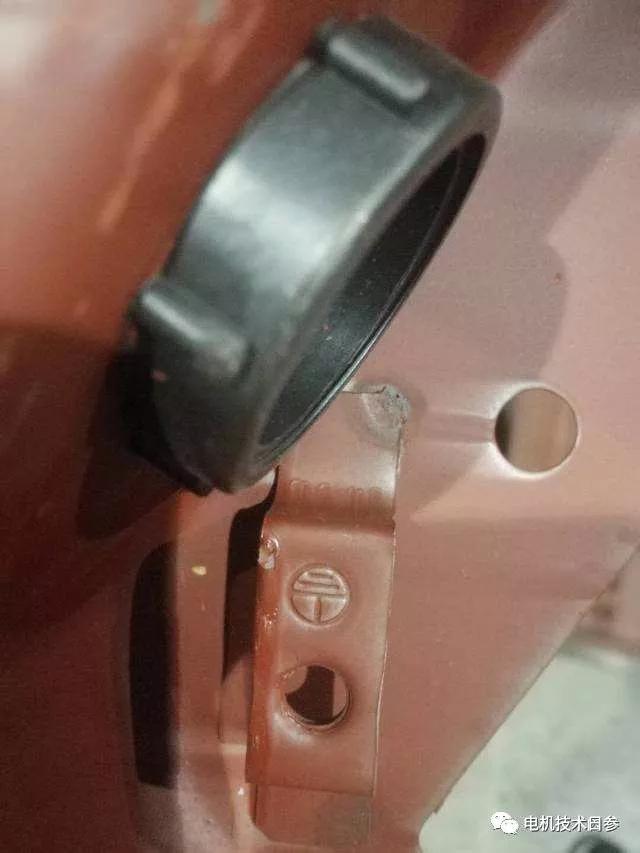

电机保护接地的标志应牢固、清晰,一般与电机底座或接线盒通过模压一体成型。必要时会固定标志牌,但应采用铆接或焊接方式固定,而不是单纯用螺钉紧固;还需要强调的是,接地线的颜色、导体的直径、端子的直径、固定螺栓的直径都有专门的规定,但这些在设计制造过程中往往被忽略和执行。

电机知识拓展——电机接地的相关规定

1接地端子

接地端子的设计应确保与接地导体的良好连接,而不会损坏导体或端子。不属于工作电路的其他可接触的导体部件应相互之间以及与接地端子之间具有良好的电气连接。当电机的转子绕组和所有轴承绝缘时,除非制造商和用户同意采取其他保护措施,否则转轴应与接地端子电连接。

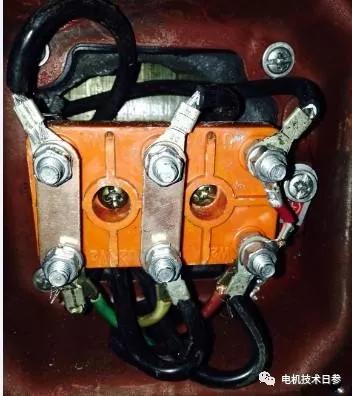

当接线盒中有接地端子时,接地线应由与相线相同的金属制成。当接地端子安装在基座上时,约定的接地导体可以由另一种金属(如钢)制成。在这种情况下,端子尺寸的设计应适当考虑导线的导电性。

2接地标志

电机底座和保护接地装置之间应保持永久、可靠和良好的电气连接。当电机在设备底座上运动时,保护接地导体仍应可靠连接。

3连接要求

如果电机通过端子连接到接地导体,端子应符合GB14711的要求。保护接地端子的连接应锁紧可靠,防止意外转动,减小间隙和爬电距离。没有工具是不应该松开的。

4独立性

保护接地端子不得用于保护接地以外的其他用途。

5相容性

保护接地导体、保护接地端子及其连接装置的材料应兼容、抗电腐蚀、导电良好。如果使用黑色金属,应进行电镀或采取其他有效措施防止腐蚀。

6韧性

保护接地导体应具有足够的韧性来承受电机的振动应力,并应具有适当的保护措施,以防止电机在使用和安装时发生危险。

7贯穿性及连接有效性

保护接地连接应确保穿过油漆等非导电涂层。连接方式可以是冷压焊接或其他等效方式,无铰链,仅焊接。

8穿透性及导电截面

穿过弹性橡胶底座的接地体应为金属,不能用导电橡胶接地。保护接地端子的螺钉和接地导体应有足够的横截面,接地导体的横截面积应符合GB755的规定。

9接地可靠性

接地路径的电阻不应超过0.1。电阻测定方法:通过在待接地部件和接地导体端子之间施加等于电机全部输入或输出的电流,测量压降,并将压降除以流经线路的电流,计算接地路径电阻。

10接地标志

接地装置应具有标准中规定的接地标志。
