高低速电机实物接线图(双速电机接线图原理图)

高速和低速电机的物理接线图

根据三相异步电动机的速度公式：n1=60f/p

有几种方法可以实现三相异步电动机的速度调节，例如使用变频调速（YVP变频调速电动机与变频器配合使用），更改励磁电流调速（使用YCT电磁速度）。监管）。带有控制器的电动机，可以实现无级调速）或电动机磁极改变速度调节，即通过改变定子绕组的连接方法来改变电动机速度，从而改变定子旋转磁场中的极对数。

根据公式； n1=60f/p，异步电动机的同步速度与极对数成反比，极对数加倍，并且同步速度下降n1。以原始速度的一半，电动机的额定速度n也会下降大约一半。因此，改变极对数可以达到改变电动机转速的目的。速度3000 rpm，同步速度1500rpm的4极电机，同步速度1000rpm的6极电机等）。这种调速方法是分等级的，不能平稳地调节，仅适用于鼠笼型电动机，这就是两速电动机的调速原理。

下图介绍了最常见的单绕组两级电动机。速度比等于极数倍数比，例如定子绕组△连接中的2极/4极，4步/8极。使用YY串联时，对数从p=2变为p=1。

∴速比=2/1=2

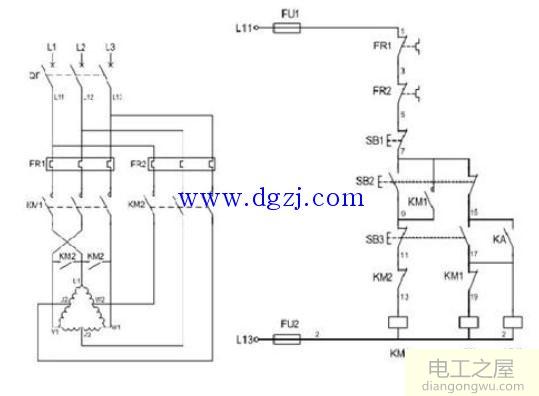

2，控制电路分析（两级电动机接线图，如下图所示）

1.闭合用于三相电源的空气开关QF。

2.按下启动按钮SB2时，向交流接触器KM1线圈电路供电，建立自锁功能，闭合KM1的主触点，为电动机提供三相电源，L1接通。连接到U1和L2的连接。 V1，L3连接到W1，U2，V2，W2悬空。电机以三角形连接方式运行，电机p=2，n1=1500 rpm。

3，FR1，FR2是分别用于电动机delta运行和YY运行的过载保护组件。

4.如果要切换到高速操作，请按SB3按钮以断开SB3的常闭触点，以切断KM1线圈，并将KM1的主触点分离为U1，V1。W1和三相电源L1，L2和L3是分开的。辅助常闭触点将恢复，KM2线圈回路已准备就绪。同时，接触器KM2线圈回路通电并自锁，常开触点闭合。我们将定子绕组的三个头端U1，V1，W1连接在一起，并引入一个三相电源L1。L2，L3?U2，V2 W2，此时，电动机在YY连接下运行，其中电动机为p=1，n1=3000转/分钟。 KM2的辅助常开触点是分开的，以防止KM1发生故障。

5.在该控制回路中，SB2的常开触点与KM1线圈串联，而SB2的常闭触点与KM2线圈串联。该按钮与KM1线圈串联连接，而SB3的常开连接到KM2。线圈串联连接。这些控件是按钮

互锁控制可防止同时发生△和YY连接。同时，KM2辅助常闭触点连接到KM1线圈电路，而KM1辅助常闭触点是形成互锁控制的KM2线圈电路。
