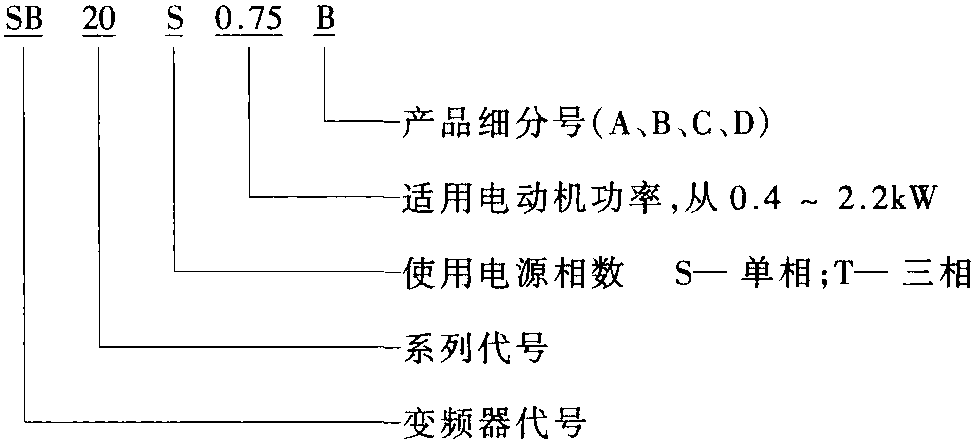

1.型号说明

产品细分编号说明

A-基本类型。没有外部控制键盘，制动装置。

B-完整类型。有一个外部控制键盘和制动系统。

C —增强功能1.具有一个外部控制键盘，并且没有制动器。

D-增强功能2.没有外部控制键盘和制动装置。

2.SB20标准规范

（1）基本规格和主要技术参数（单相220V）。请参阅表2-1-1。

（2）基本规格和主要技术参数（三相380V）。请参阅表2-1-2。

（3）公共技术规范。请参阅表2-1-3。

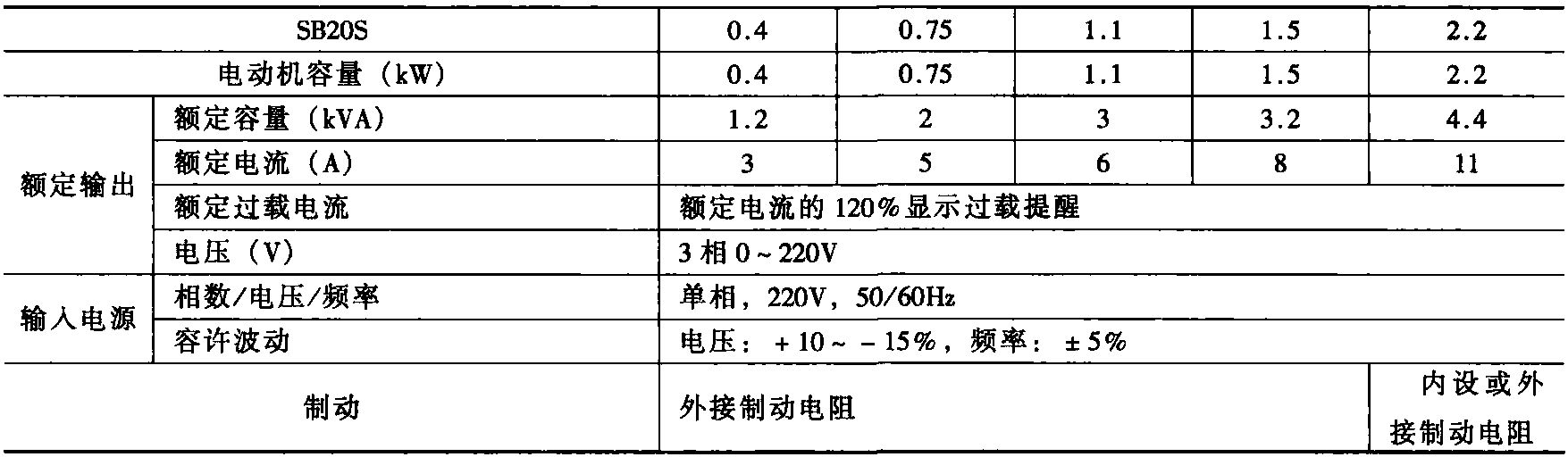

表2-1-1基本规格和主要技术参数（单相220V）

表2-1-2基本规格和主要技术参数（三相380V）

SB20T0.751.52.2电动机容量（kW）0.751.52.2额定输出额定容量（kVA）1.62.43.6额定电流（A）2.53.75.5额定过载电流120％额定电流显示过载警告电压（V）三相0? 380V输入电源的相数/电压/频率3相，380V，50/60Hz允许波动电压: + 10?-15％，频率:±5％，制动内部制动电阻或外部制动电阻

表2-1 3公开技术规范

项目监管

系统

特殊

姓

控制方式正弦波PWM方式（载波频率3.2kHz）输出频率分辨率0.01Hz 100Hz以下100Hz以下0.1Hz转矩特性转矩补偿，滑差补偿加速度，减速时间0.1?99.9s V/F曲线任意V/F曲线设置工作

转动

特殊

姓

频率设置控制面板操作∧/∨键，电位计外部信号DC 0?5V，DCO?10V，4?20mA，多功能输入选择1?7速度，点动频率选择，

外部通讯，多功能输入最后向上/向下

操作面板的操作由RUN和STOP键控制。外部信号X0至X7设置为FWD，REV，EF和JOG。操作多功能输入信号FWD，REV，JOG，中断（常闭）输入，REST，多速命令1、2、3，频率

降低命令，频率增加命令，第一和第二加减速时间切换，EF，DIS

多功能输出信号停止，运行，错误，达到随机频率，外部停止指示，多功能模拟输出

（DC4-20mA）

输出频率，输出电流，输出电压，同步速度，线速度，负载率显示

显示

数字显示（LED）输出频率，输出电流，输出电压，同步速度，线速度，负载系数，状态通知和保护

信息

指示灯（LED）操作指示，编程指示，单元指示，其他功能，异常记录检查，正向/反向锁定，调试功能，输出自动稳压保护功能，过流，短路，防止过电压失速，防止过电流失速，过电压，低电压，过载，过热，

电动机过载，外部警报

防护等级IP20冷却方法强制空气冷却环

环境

使用场所室内海拔高度1000m以下（无腐蚀性气体或粉尘的地方）环境温度/湿度-10?+ 40℃/20?90％RH非凝结振动5.9m/s2（0.6G）以下储存温度- 20?+ 60℃
