1.向上移动

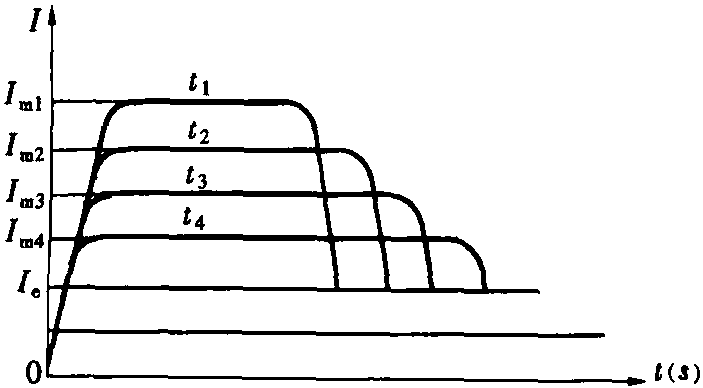

图1-2-2启动电流特性曲线

（1）启动电流限制（该过程如图1-2-2所示）。以这种方式启动电动机时，软启动器的输出电压会迅速增加，直到输出电流达到极限值Im，并且输出电流保持不大于该值。电压逐渐升高，从而使电动机加速。当达到额定电压和额定速度时，输出电流迅速下降到额定电流，并且启动过程完成。可以根据实际负载设置电流极限值，范围为0.4到8Ie（请参见表1-2-1）。

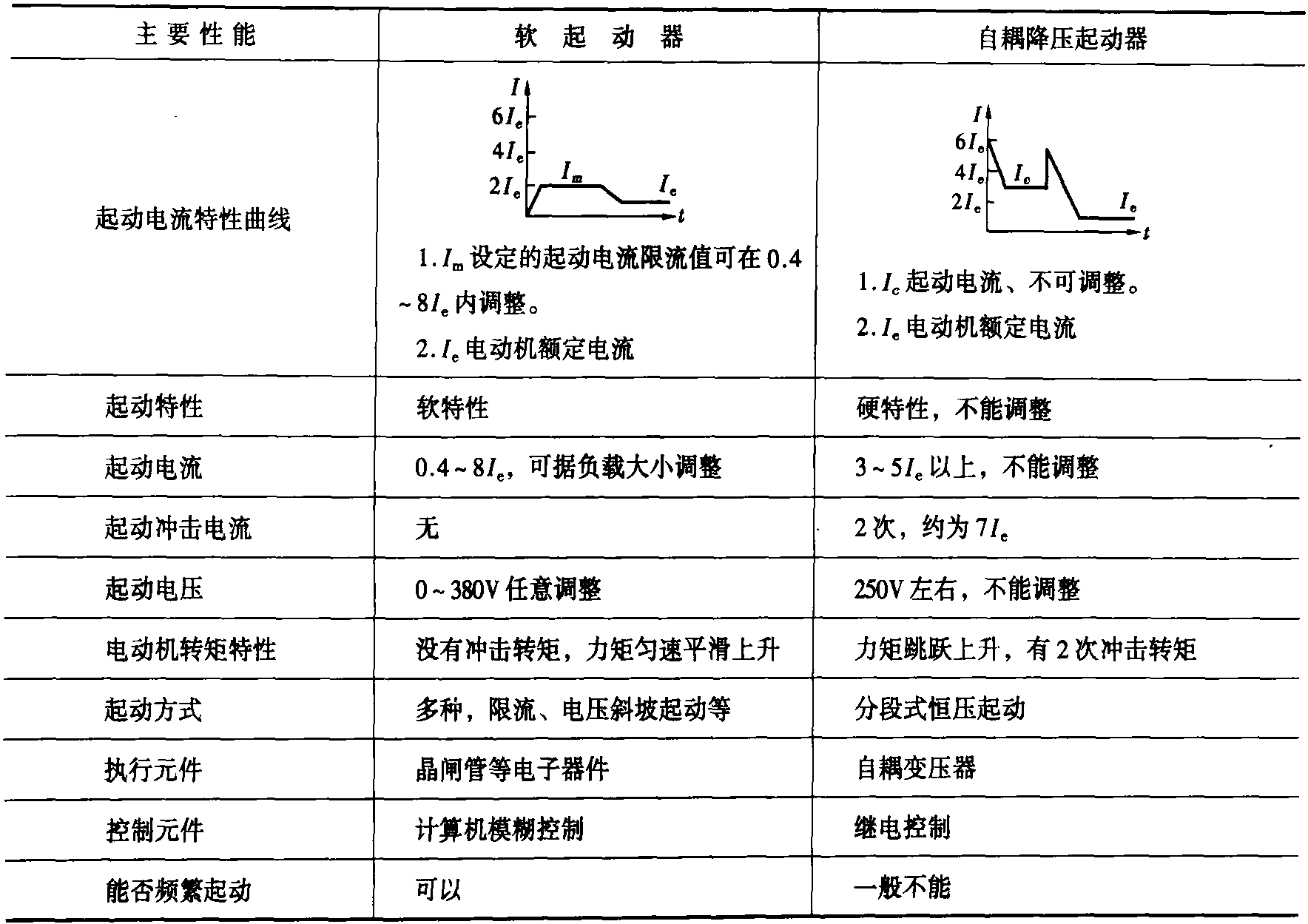

表1-2-1软起动器和自动耦合降压起动器主要性能比较表

（2）启动电压斜坡（该过程如图1-2-3所示）。当以这种方式起动电动机时，软起动器的电压迅速上升到由软起动器输出的初始电压值U1，然后在设定时间t内逐渐上升。以额定电压Ue和额定电压比率完成启动过程。 U1的设置范围是0到380V，t的设置范围是0到600s。

除了上述两种常用的启动方法外，软启动器还具有斜率电流限制启动，缺相保护，过流保护，过载保护和故障自决等功能。

2.结束

（1）自由停车。当电动机以这种方式停止时，软起动器会断开旁路接触器并立即切断主电路晶闸管的输出，并且电动机会根据负载惯量缓慢停止。

（2）软终止（该过程如图1-2-4所示）。当电动机以这种方式停止时，电动机的电源从旁路接触器切换到主电路晶闸管，并且软启动器的输出电压在设置的软停止时间内从额定电压逐渐降低到零。电机停止工作。停机时间可以根据负载要求进行设置，设置范围为1-100秒。

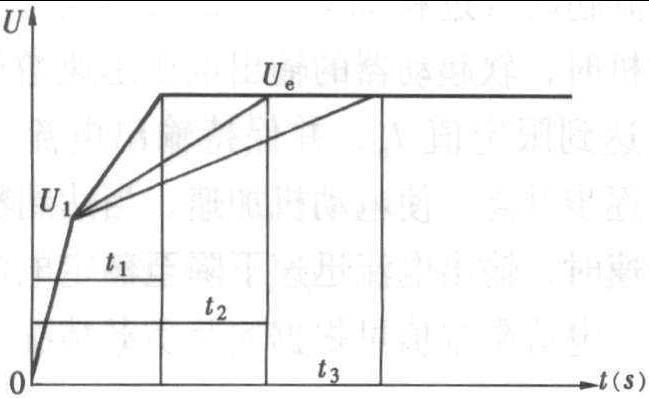

图1-2-3电压斜坡启动特性曲线

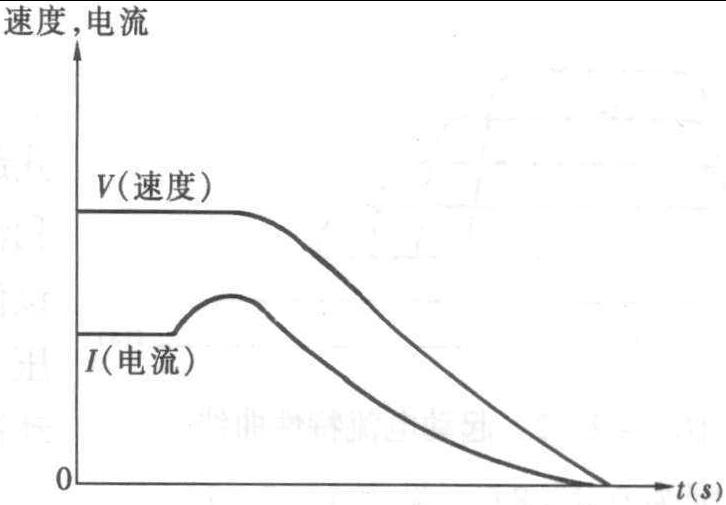

图1-2-4软出口
