步进电机参数设置(步进电机驱动器的参数设置)

设置步进电机驱动器通常相对简单。最好检查驱动程序的文档。我没有说一个特定的模型，所以我找到了一张解释问题的图片。

步进电机驱动器背面的图片紫色线框①是当前电流参数的DIP开关设置表，蓝色线框②是每转脉冲数的DIP开关设置表。脉冲。因此，步进电机驱动器的参数设置为两个设置：脉冲数和电流！

下图是一个8位DIP开关，图1-8对应于上图中的SW1-SW8。

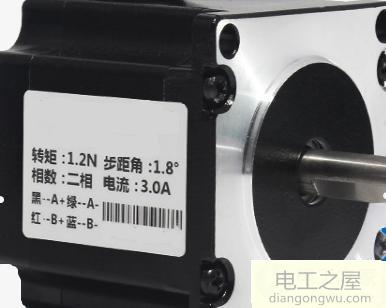

当前设置取决于步进电机的信息，如下图所示。

由于该步进电动机的电流为3A，请参考上表，将SW1-SW3设置为OFF，将SW4设置为ON，然后再向驱动器提供平均或等效电流输出为3A，并且可能输出的峰值电流为4.2A。 ---当前表设置结束！

第二个是根据脉冲表设置电动机可以旋转一圈的脉冲数。

例如，如果将所有SW5-SW8都设置为ON，则将400脉冲信号发送到驱动器，驱动器控制电动机旋转1圈！同样，当两个SW5-SW8均处于OFF位置时，将以40,000个脉冲执行1次旋转，因此1个脉冲的旋转角度为360°/40000，这非常小，从而提高了步进电机的定位精度！
