步进电机与伺服电机的区别(混合式步进电机和反应式步进电机的区别)

作为致动器，步进电机是机电一体化的核心产品之一，广泛用于各种自动化设备中。步进电动机是开环控制元件，可将电脉冲信号转换为角位移或线性位移。当步进驱动器接收到脉冲信号时，它驱动步进电动机沿设定方向旋转固定角度（即步进角）。可以通过控制脉冲数来控制角位移，以达到精确的定位目的。

那么什么是混合式步进电机？混合式步进电机和无功步进电机有什么区别？接下来，跟随编辑器以了解有关混合式步进电机的更多信息。

什么是混合式步进电机

混合式步进电机是一种结合了永磁型和电抗型优点的步进电机。它分为2相，3相和5相，2相步进角通常为1.8度，3相步进角通常为1.2度，5相步进角通常为0.72度。

＆lt; p＆gt;由于混合式步进电动机的转子是磁性的，因此由相同的定子电流产生的转矩大于无功步进电动机的转矩，并且步进角通常较小，这通常需要经济的CNC机床。它由混合式步进电机驱动。然而，混合转子的结构较复杂，转子惯性大，并且速度比无功步进电动机慢。

混合式步进电机特性

1.大输出转矩和高速。

2.电动机产生的热量更少，噪音更少，效率更高。

3.高速停止稳定，快速，零速度无振动，运转稳定，振动，噪音小。

4.适用于频繁启动和停止，响应速度快。

混合式步进电机工作原理

混合式步进电动机的结构与无功步进电动机的结构不同。无功步进电动机的定子和转子都集成在一起，混合动力电动机的定子和转子按以下方式划分。在所示的两个部分中，小齿也分布在杆的表面上。

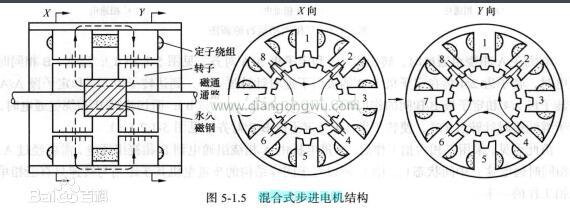

定子的两个槽位于适当的位置，并且绕组已布置好。上图显示了两相四极电机，其中1、3、5、7是A相绕组磁极，而2、4、6、8是B相绕组磁极。每个相的相邻磁极的绕组沿相反的方向缠绕，以形成闭合的磁路，如上图中的x和y视图所示。

步骤B和A的情况类似。转子的两个齿槽以齿距的一半错开（见图5.1.5），中心通过环形永磁体连接，两个转子齿的磁极相对。遵循无功电动机的相同原理，只要电动机按A-B-A-B-A或A-B-A-B-A顺序供电，步进电动机就可以继续逆时针或顺时针旋转。

显然，转子段的同一段上的所有齿都具有相同的极性，而转子段的两个不同段的极性相反。混合式步进电动机与电抗性步进电动机之间的主要区别在于，被磁化的永磁材料在退磁后具有振荡点和离开区域。

＆lt; p＆gt;由于混合式步进电动机的转子是磁性的，因此由相同的定子电流产生的转矩大于无功步进电动机的转矩，并且步进角通常较小，这通常需要经济的CNC机床。它由混合式步进电机驱动。然而，混合转子的结构较复杂，转子惯性大，并且速度比无功步进电动机慢。

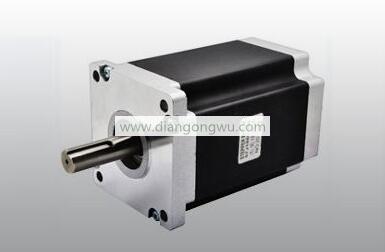

混合式步进电机列表

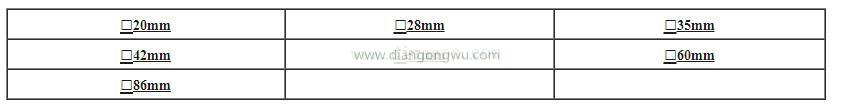

1，标准2相步进电动机

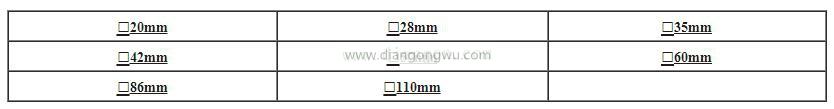

2，标准的三相步进电机

3，经济的两相步进电机

4.经济的三相步进电机

混合式步进电机和反应式步进电机的区别

1.结构和材料不同。混合动力马达内部具有永磁体，因此混合动力马达具有磁阻。 （也就是说，在不给电动机供电时，会存在恒定的自锁力。）无功电动机没有磁阻。

2.操作性能有所不同。混合动力电动机运行相对平稳，输出转矩较大，运行声音较低。

3.两种电动机之间存在价格差异，无功电动机比混合电动机便宜。
