y2电机安装及外形尺寸，性能尺寸装配尺寸安装尺寸

（1）外观

QB-R2具有三种类型的QB-R2/15?55A，请参见图2-10-4，QB-R2/65?220A，请参见图2-10-5，QB-R2取决于其外观。有。/260?2000kW，见图2-10-6。安装和总体尺寸如表2-1-1所示。

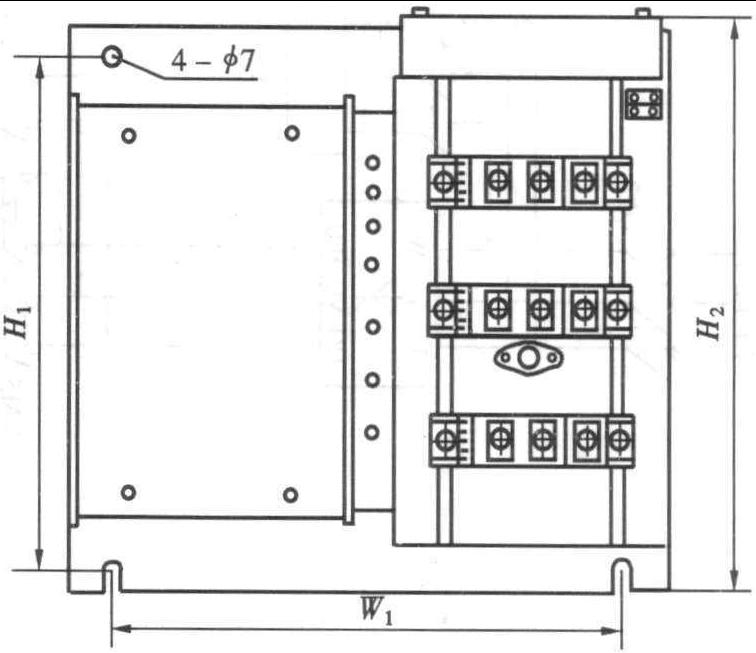

图2-10-4 QB-R2/15?55A外部和安装尺寸图

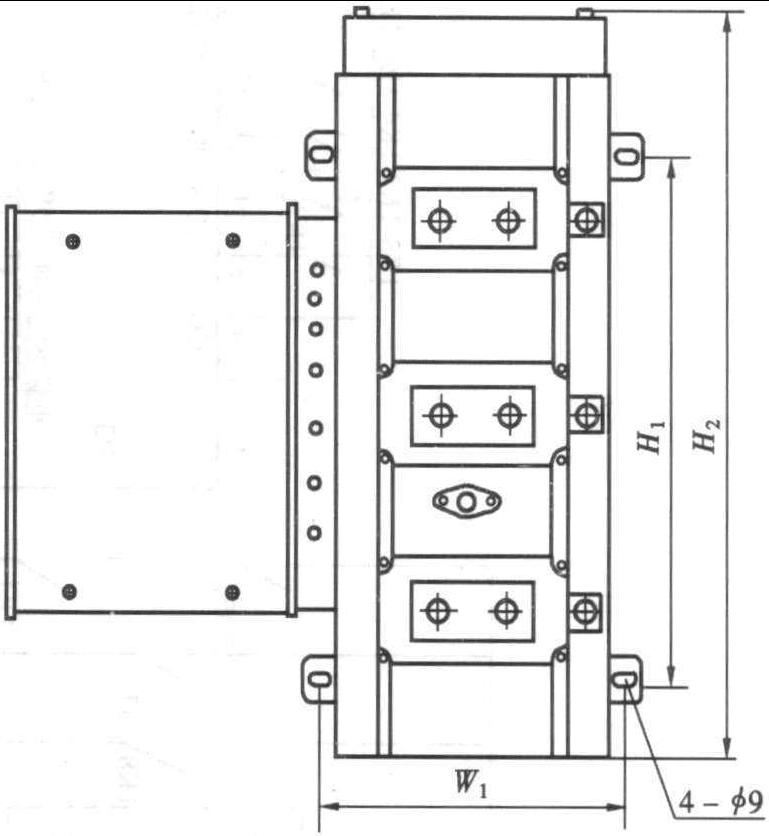

图2-10-5 QB-R2/65?220A外部及安装尺寸图

（1）整体外观

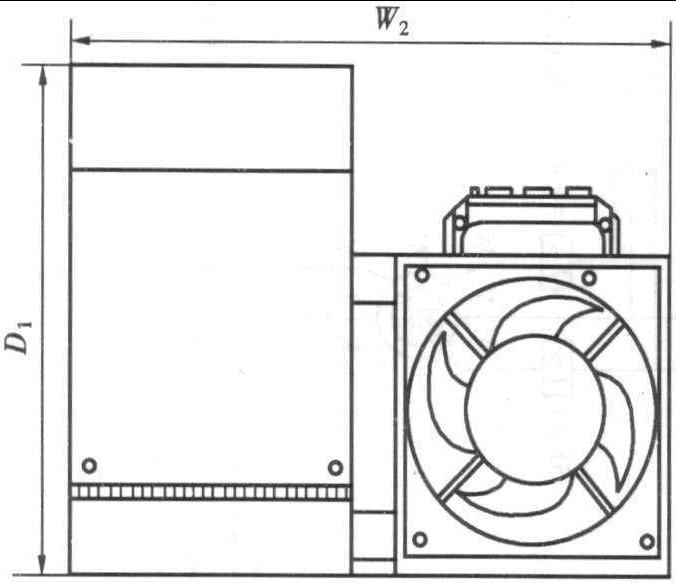

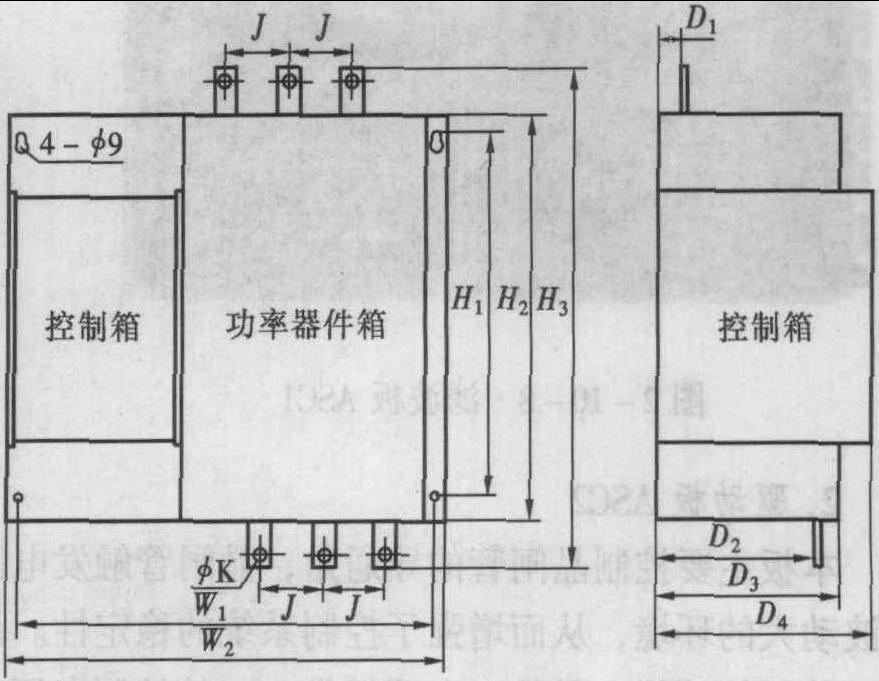

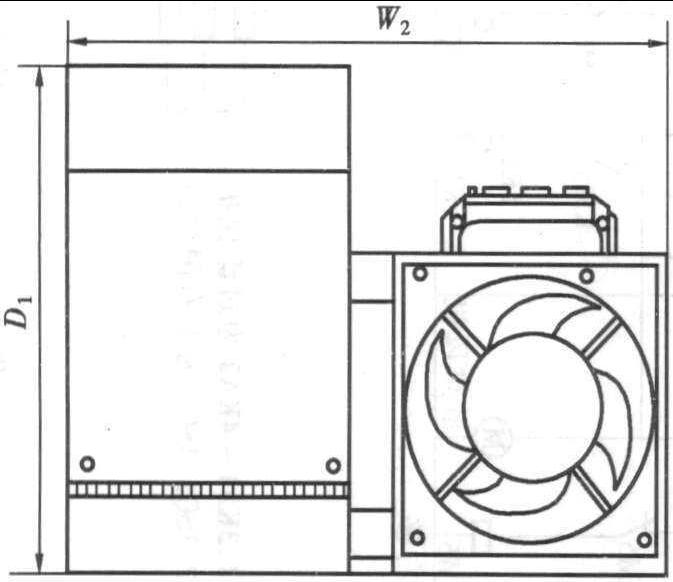

图2-10-6 QB-R2/260?2000kW外部尺寸和安装尺寸

表2-10-1 QB-R2的安装尺寸和整体尺寸

毫米

型号安装尺寸外部尺寸H1W1JKH2H3W2D1D2D3D4图2-10-4

15?55A

200235——225—275215———图2-10-5

65?220A

280140——375—275215———图2-10-6

260?300kW

3303168810.538045034032140180215

续表

型号安装尺寸外部尺寸H1W1JKH2H3W2D1D2D3D4图2-10-6

400?600kW

3703561001342052051038032140180215图2-10-6

800?2000kW

39037610013440540540032165200215

（2）安装说明

QB-R2绕组电动机速度控制器应安装在远离面板柜主接触器的位置（通常是面板柜的左上角），以减少主接触器振动的影响。同时，必须考虑有效的空气散热空间，并在底部和顶部至少留出200毫米的空间。

为减少干扰，强电线和弱电线不应尽可能地穿过同一根线槽。如果强电线和弱电线在同一中继线上并行通过，则弱电线应使用单个芯线。大约1mm2的屏蔽线和单芯屏蔽线一端的屏蔽层必须稳定接地。
