万用表测量电机线圈(万用表怎么测马达线圈)

四线电动机包括步进电动机，直流电动机和单相交流电动机。总共有4根电线。用万用表测量此类电动机。

两相混合式步进电动机的绕组测量

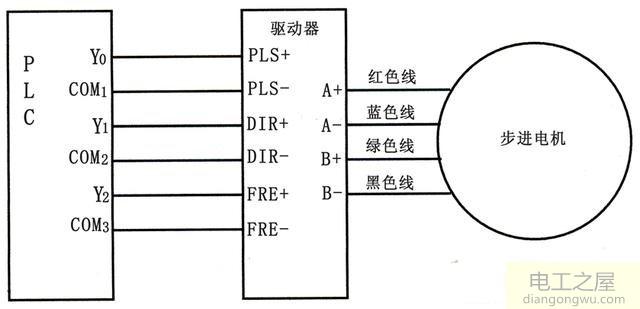

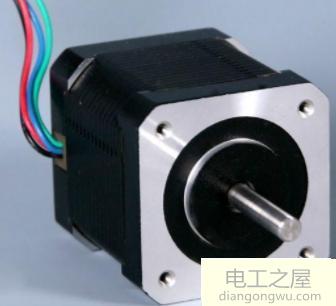

首先让我们谈谈4线制步进电机！由于步进电动机的种类很多，所以两相双极混合式步进电动机是四线式的一种。这是因为这种步进电机由两个相绕组组成，因此在步进内部画了四个台阶。电机的四根线通常是彩色的，如下图所示，它们中的大多数是红色，蓝色，绿色和黑色。

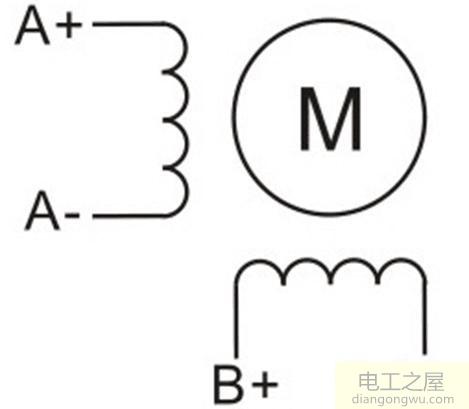

要识别这4根导线，首先需要了解导线与颜色之间的对应关系。其中，红色和蓝色为一组，红色为绕组的入口线，蓝色线为该绕组的出口线。设置为绿色和黑色，绿色为绕组的入口线，黑色为绕组的出口线，原理图如下所示。
