QB-JDR系列软起动柜控制回路方案(电机断电时空开跳)
发布日期：2021-03-06 16:00 浏览量：0
分享新闻：
有6种控制回路方法，如图2-9-1?2-9-6所示。在图中，灰色阴影的端子号11至20（共10个）是软起动器QB3或QB4（关于QB3，请参见本章第7节中的图2-7-3。QB4）本章图8的部分图2-8 -4）。换句话说，标有“ U-X”符号的端子是将接线柱连接到软起动器的控制回路端子。 K1和K2是中间继电器，KM是交流接触器，H是指示灯。

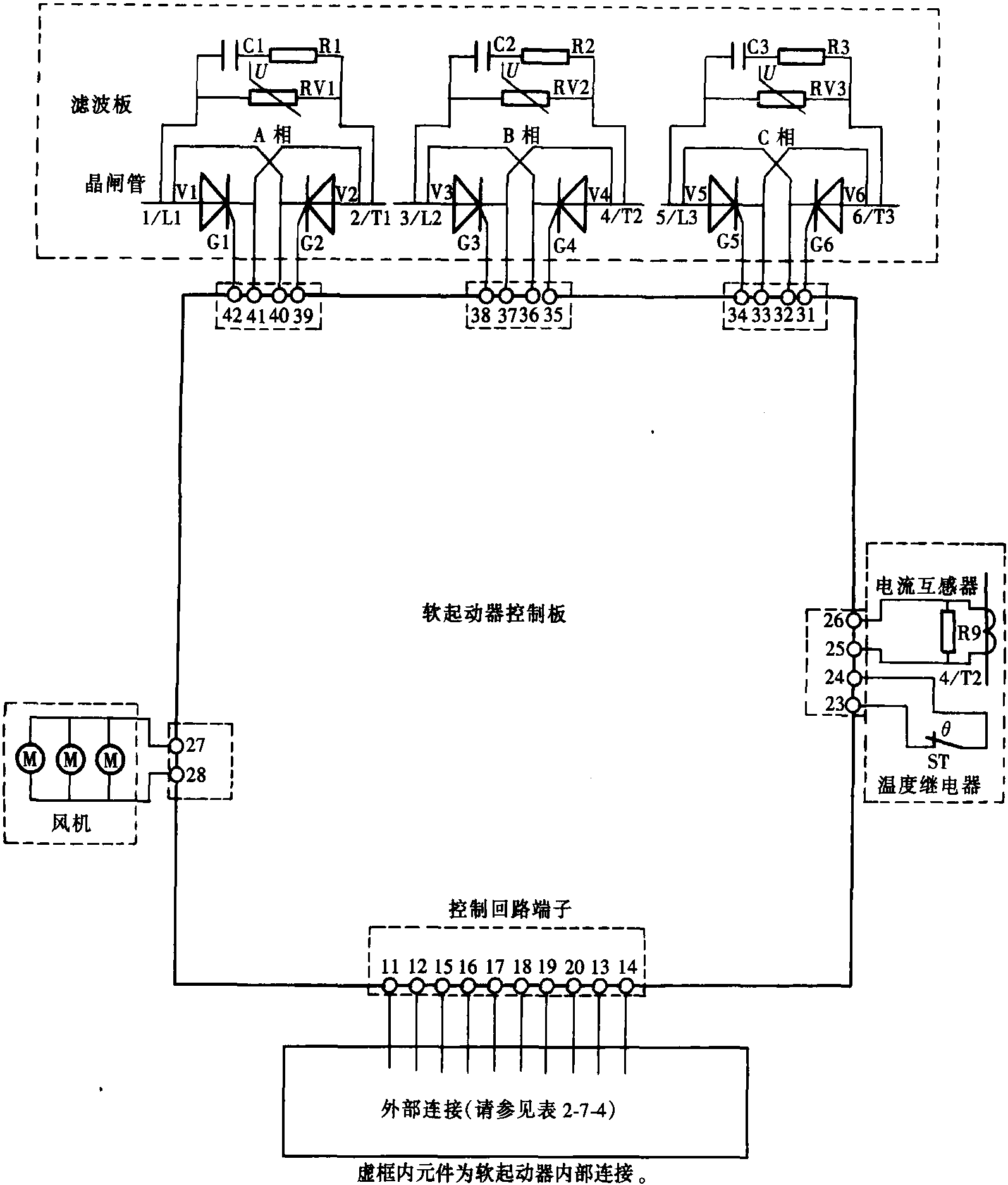

图2-7-3 QB3软起动器电路图

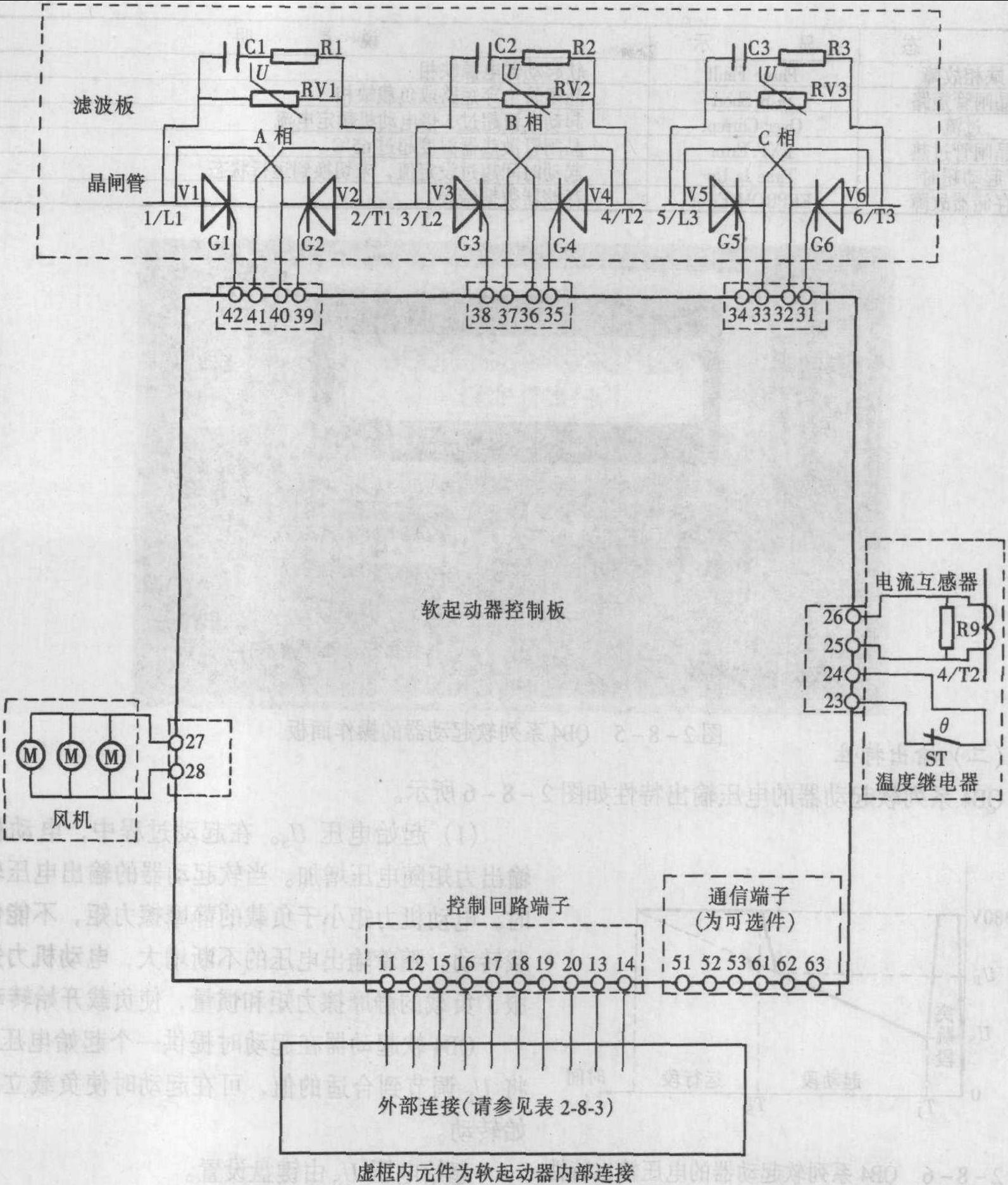

图2-8-4 QB4系列软起动器的电路图

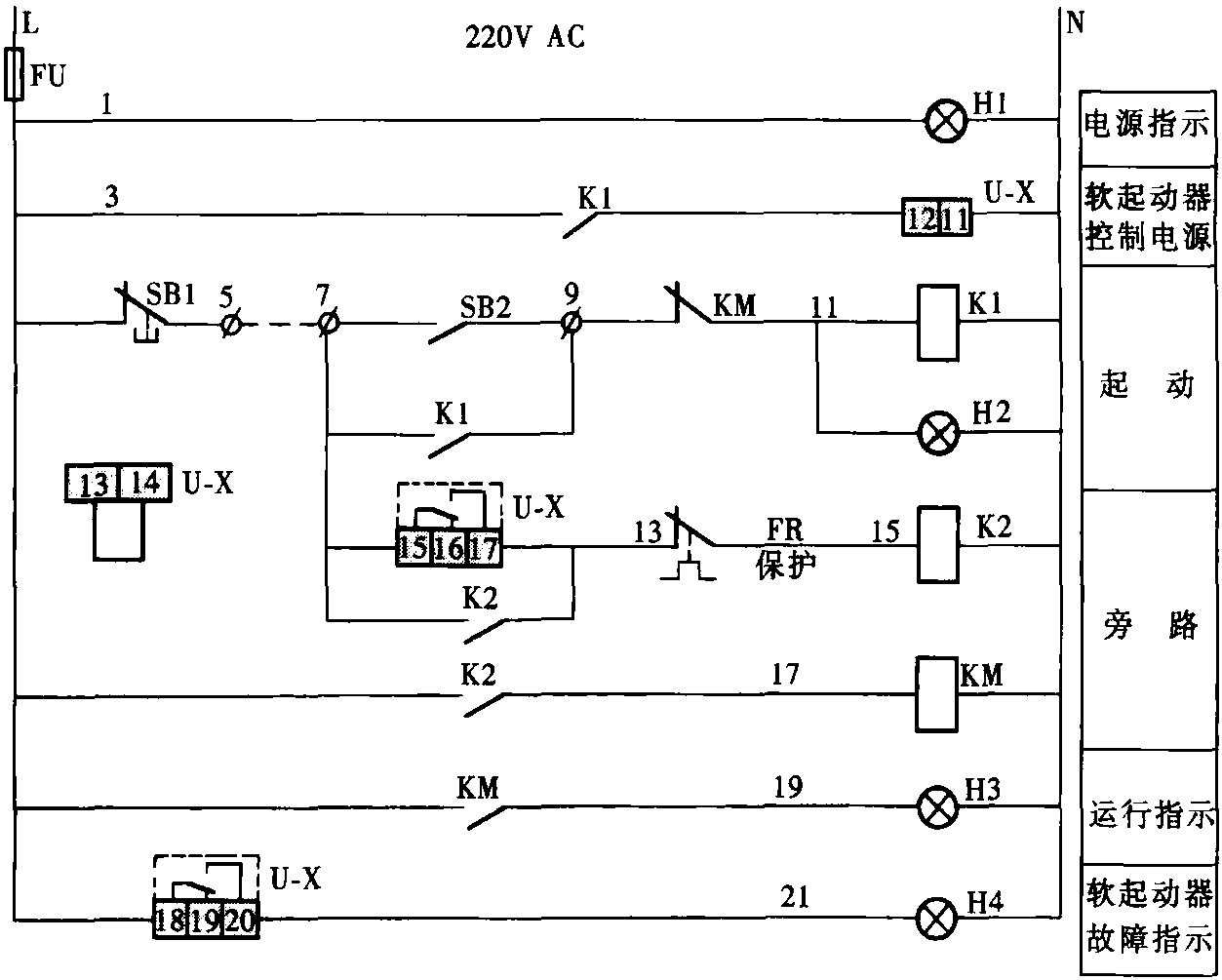

图2-9-1关机操作控制回路方法（手动启动）

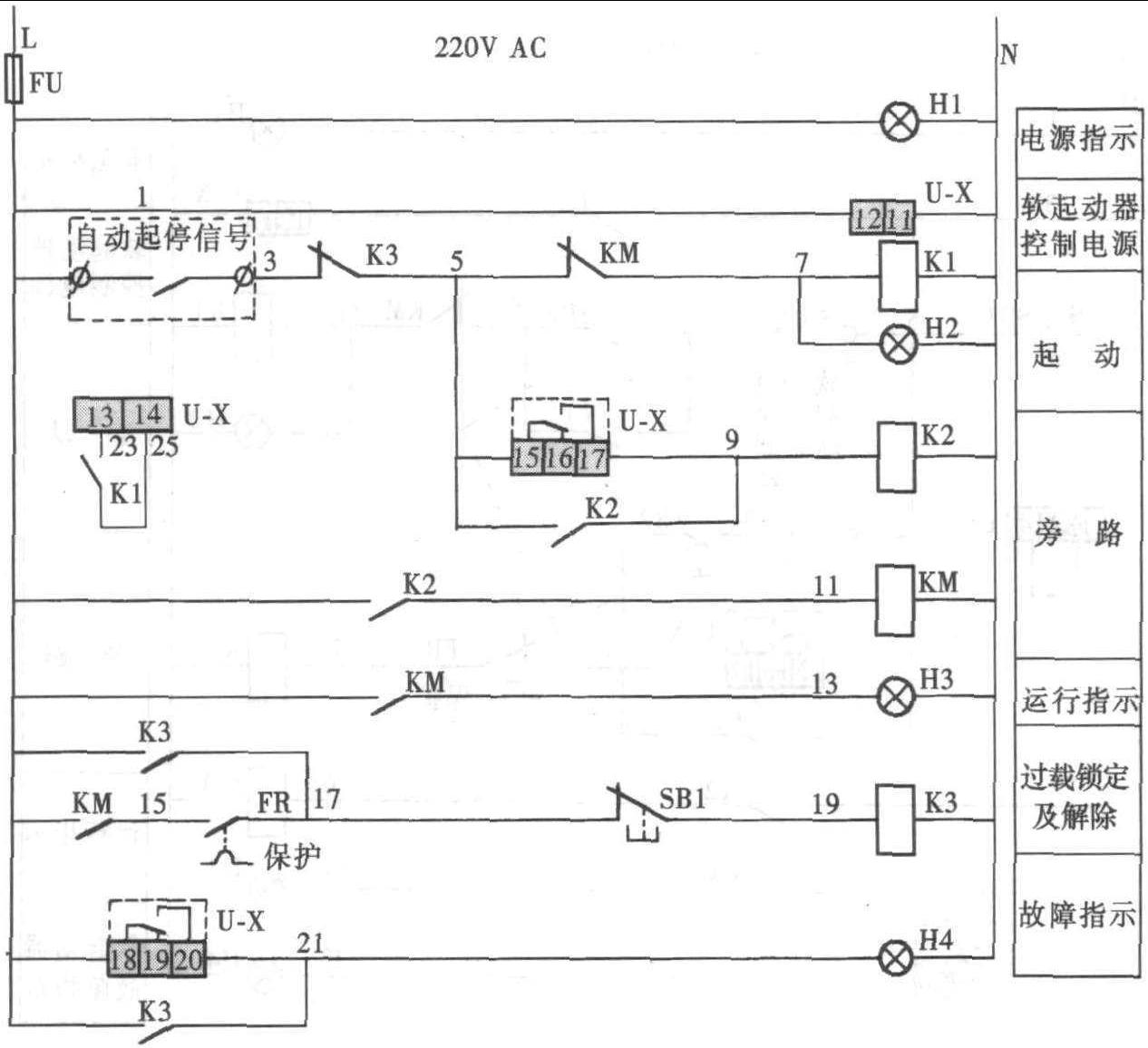

图2-9-2关机操作控制回路方法（自动启动）

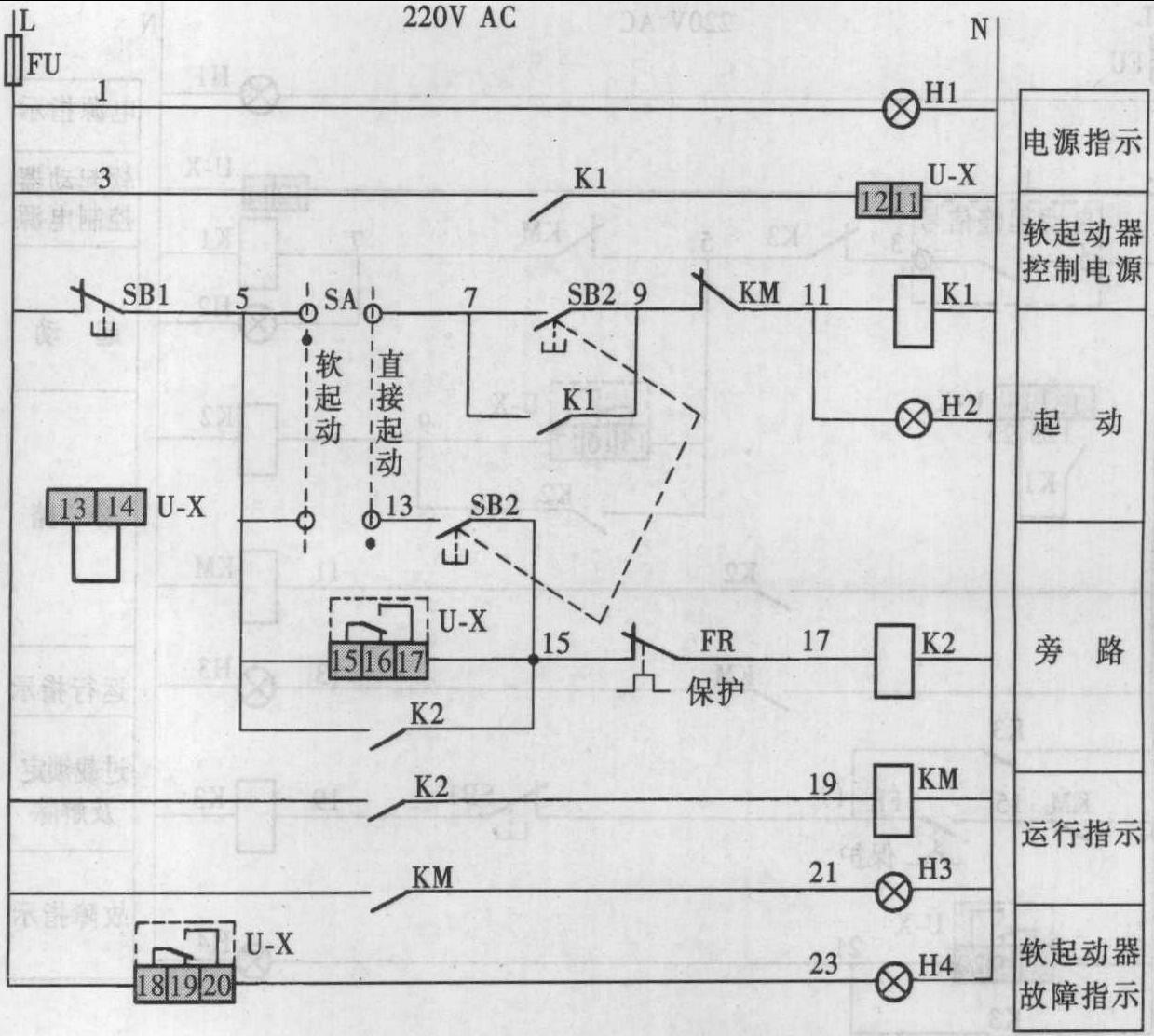

图2-9-3关机操作控制回路方法（软启动/直接启动-手动启动和停止）

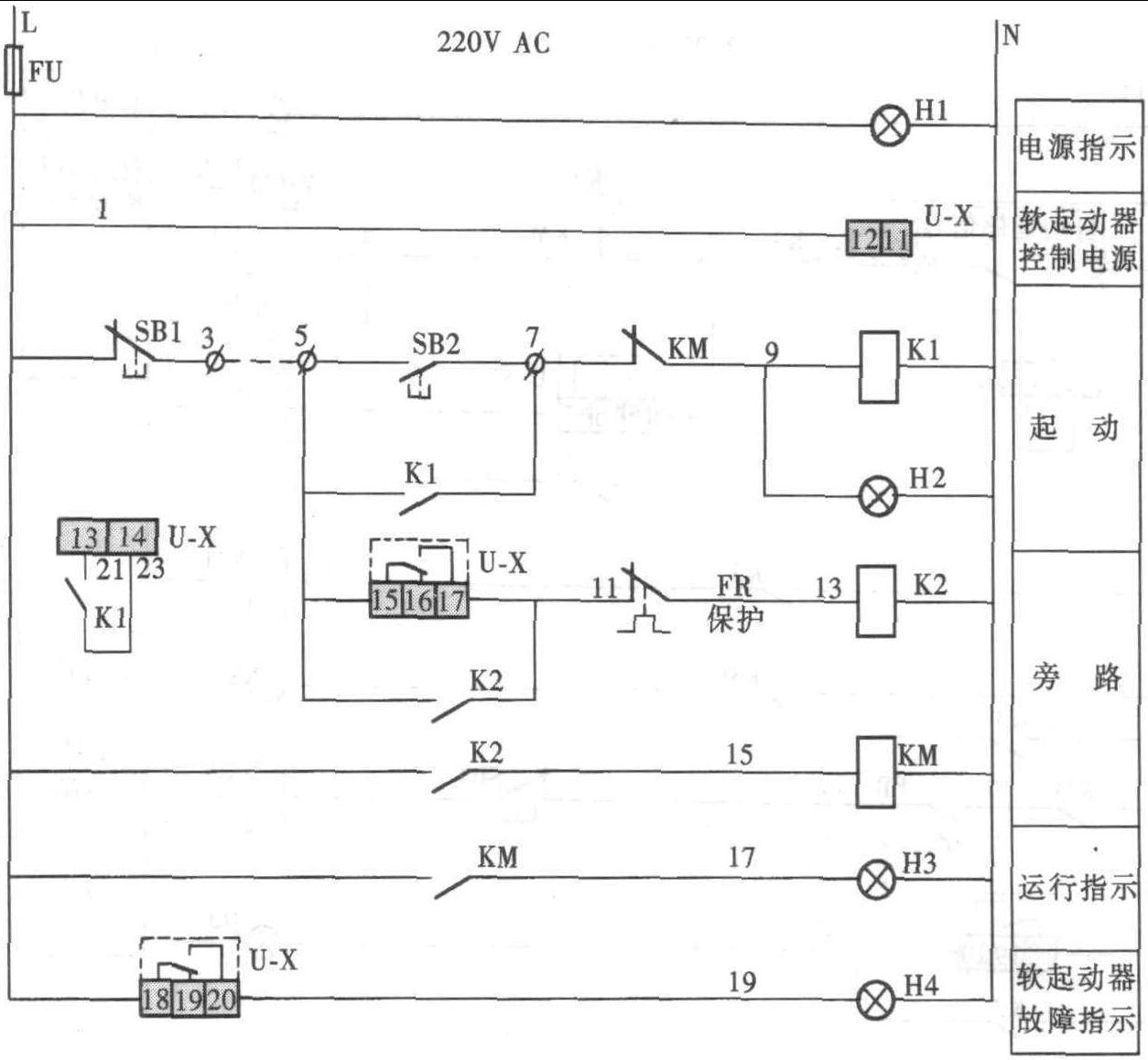

图2-9-4实时执行控制循环配置（手动启动和停止）
图2-9-5实时执行控制循环配置（自动启动和停止）

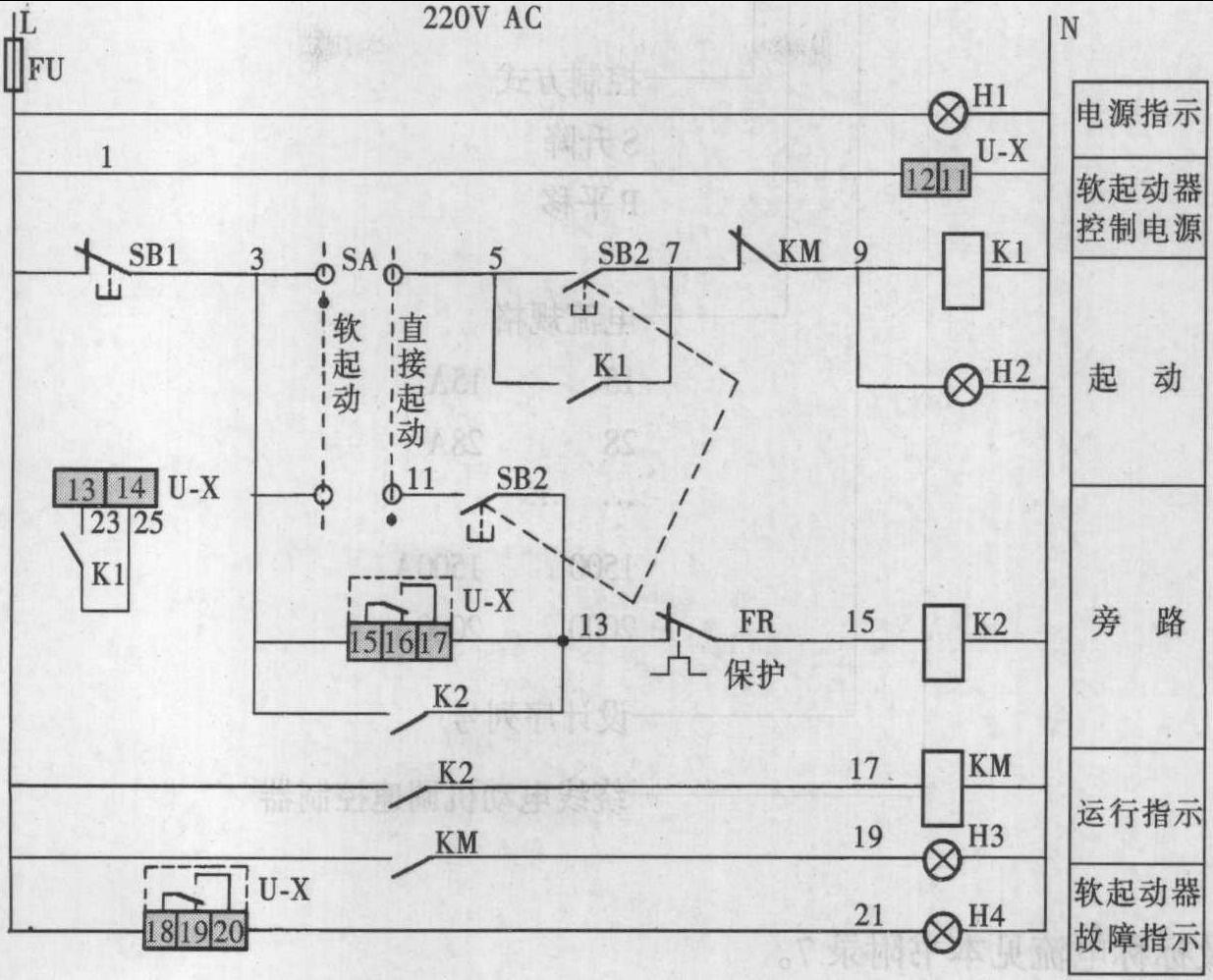

图2-9-6实时执行控制循环系统（软启动/直接启动-手动启动和停止）
制造商建议使用断电操作控制回路程序。这是因为它可以延长设备的使用寿命并减少软起动器柜的维护。
