MVC系列控制面板的操作(打开控制面板)

（1）键盘/操作界面

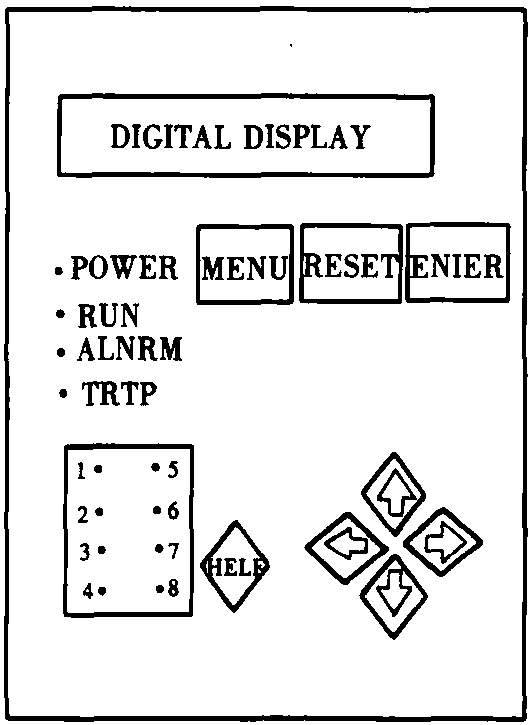

MVC PLUS系列键盘和操作界面如图2-16-2所示。

图2-16-2键盘操作示意图

（1）两行20个字符的液晶显示器（LCD）。

（2）12个LED。

（3）8个按钮。

（2）键盘/操作界面说明

表2-16-4键盘/操作界面使用表

按MENU

目录

。 在测量值和设置值之间切换目录，以显示RESET

重置

。 清除跳闸显示并复位跳闸继电器。输入

输入

在编程状态下按ENTER键时，控制器将接受新的编程信息。在非编程状态下，按ENTER

键以逐一显示事件指示器（例如:Alams，Trips）。

帮助

帮助

向上箭头

向上

提供相关信息以帮助您进行设置和操作。 您可以向上显示``设置值""和``检测到的值""页面并滚动到``设置值""页面。在编程状态下，

添加一个设置值或可选选项设置值

。 右箭头

右

在此主目录中，您可以使用向右箭头键更改设置页面。对于多列设置点页面，可以在编程中将

设置点页面移至右侧，并将一个字符移至右侧。星期。

向下箭头

向下

向下显示“设置值”和“检测值”页面，允许您滚动到“设置值”页面，并在编程时减小

设置值或可选选项设置值。 左箭头

左

在此主目录中，您可以使用左箭头键更改设置页面。对于多列设置值页面，可以将

设置值页面向左移动。它可以用作编程状态下的返回值。按一个键或向左移动一个字符。功能

指示灯电源控制电源指示灯操作软起动器/电动机操作指示灯警报指示灯和Aux2同时点亮，以指示故障警报。跳闸指示灯和Aux1同时亮起以指示故障。 Aux1-8辅助继电器

注意箭头键更加敏感。在编程过程中，按箭头键一定时间会自动提高页面滚动速度。

（3）操作应用程序

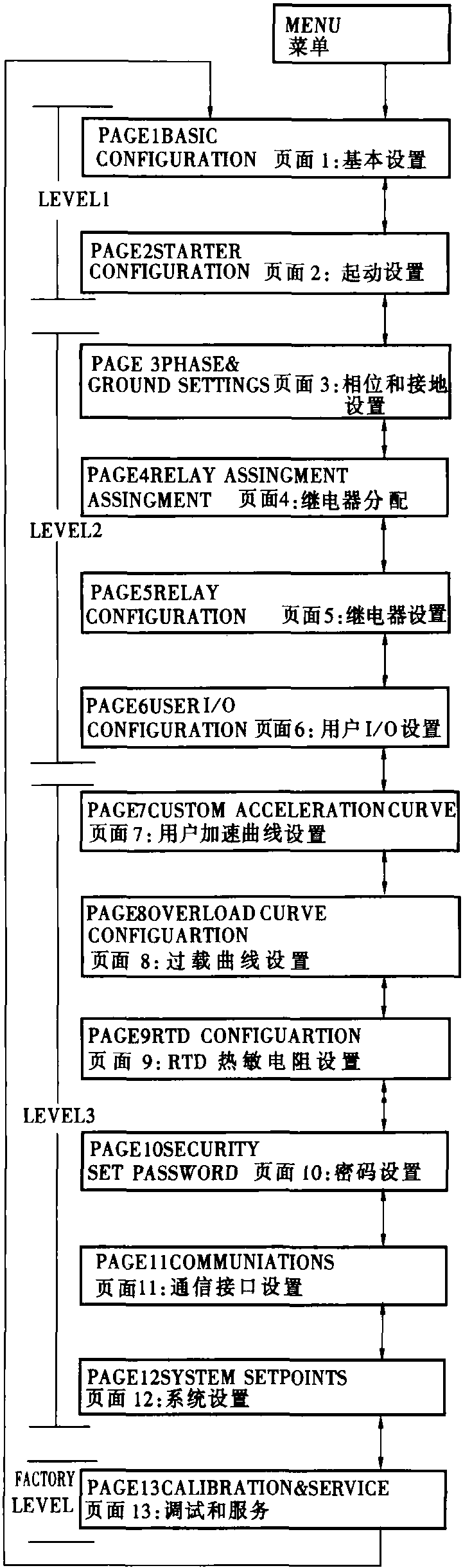

有关该操作的演示，请参见图2-16-16。方法是:

图2-16-16工作目录演示图

1.使用MENU键，可以在屏幕上的设置值和检测值之间切换，并使用箭头键在不同目录下显示各种值。例如，在“相位地面设置”第3页上，按一下MENU按钮一次，然后按两次向下箭头。

2. LEVEL 1、2和3显示不同级别的操作和密码保护。

3.设置密码。显示屏LEVEL1的设置是不必将电动机的基本数据设置为密码。屏幕显示LEVELS 2和3是高级MVC PLUS系列保护，可以设置控制参数和密码。由用户设置。

:仅可在MVC PLUS处于STOP和READY模式时进行编程。当设备处于编程模式时，显示屏的右上角会出现一个“ *”。

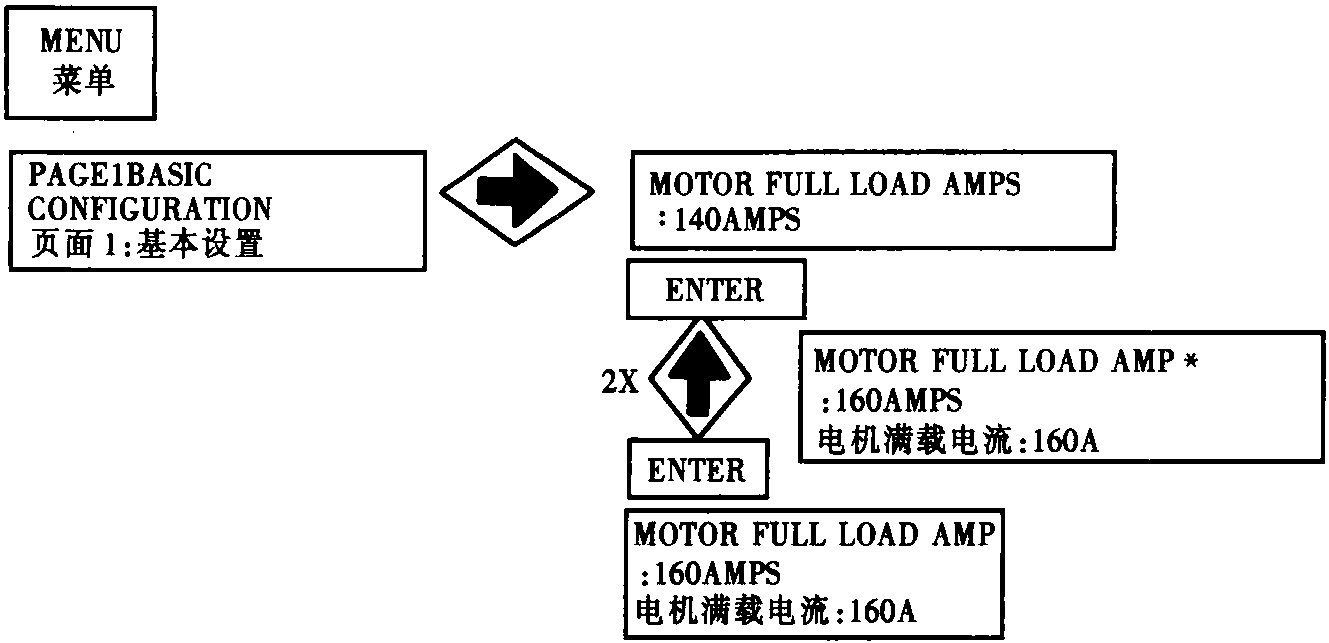

4.更改设置值。例如，有一个操作步骤可以更改电动机的总负载电流FLA（请参见图2-16-17）。

图2-16-17更改电动机的满载电流的操作图

（1）按MENU按钮显示设置页1。

（2）单击“向右箭头”，以在屏幕上查看电动机的总负载电流。

（3）按下“ ENTER”键输入编程格式。显示屏右上角的“ *”表示正在编程。

（4）选择“向上箭头”和“向下箭头”以更改设置。

（5）输入新的设置值，然后按“ ENTER”键，控制器将接受设置值并退出编程状态。同时，“ *”也会从显示的右上角消失。
