1.规格和型号
表2-8-1 400V系列逆变器型号规格
型号FR-A540-□□K-CH0.40.751.52.22.23.75.57.5111518.52230374555适用电机容量（kW）10.40.751.52.23.75.57.5111518.52230374555输出out
额定容量（kVA）21.11.934.66.99.11317.523.62932.843.4546584额定电流（A）1.52.5469121723313843577577186110过载容量3150％60s，200％0.5s（反时限特性）电压4三相，380?480V，50Hz/60Hz播放控制动态扭矩
最大允许允许利用率
100％扭矩·2％ED20％扭矩·5个连续工作台连续
型号FR-A540-□□K-CH0.40.751.52.22.23.75.57.5111518.52230374555电气源
三相额定输入交流电压，380至480V，50Hz/60Hz交流电压允许波动范围323至528V，50Hz/60Hz允许频率波动范围±5％功率容量（kVA）61.52.54.55.59121720283441526680100保护结构（JEM 1030）闭合（IP20 NEMA1）7打开（IP00）冷却方式自然冷却强制风冷大约质量（kg），DU3.53.53.53.53.56.06.013.013.013.013.O24.035.035.036.0注1.适用电机容量是指使用三菱标准的4极电机时的最大适用容量。
2.额定输出容量是假设400V系列变频器的输出电压为440V。
3.过载能力表示为逆变器过电流与额定电流之比的百分比（％）。在重复使用时，您必须等到逆变器和电机的温度降至100％负载以下。
4.最大输出电压不能大于电源电压，并且可以任意设置最大输出电压为电源电压。
5.短期等级5秒。
6.功率容量根据功率侧阻抗值（包括输入电抗器和电线）而变化。
7.如果卸下可选的接线端口并安装内置选件，它将变为开放式（IP00）。
2.常用功能
有关一般功能，请参见表2-8-2。
表2-8-2 FR-A500系列变频器的常用特性
系统
控件特殊
姓
灵活的控制模式-PWM控制/高载波频率PWM控制（可以选择V/F控制或高级磁通矢量控制）输出频率范围0.2?400Hz频率设置分辨率
模拟输入0.015Hz/60Hz（端子2输入: 12位，0?10V，11位，0?5V，端子1输入: 12位，-10?+ 10V，11位，-5?+ 5V）
数字输入0.01Hz的频率精度在模拟输入（25℃±10℃）的最大输出频率的±0.2％范围内，数字输入的输入设置在输入频率的0.01％范围内
电压/频率特性基本频率可以在0到400Hz的范围内任意设置。转矩0.5Hz（用于高级磁通矢量控制）转矩提升手动转矩提升加速/减速时间设置当启动0到3600s（可以单独设置减速时间）时，可以选择恒定转矩或可变转矩曲线: 150％。可以设置线性或S型加减速模式选择直流制动操作频率（0至120Hz），操作时间（0至10s），电压（0至30％）可调的失速防止操作水平恒定的操作电流（从0可变） ）200％直到），您可以使用此功能选择是否运行确定
特殊
姓
频率设置信号
模拟输入0至5VDC，0至10VDC，0至±10VDC，4至0mADC对于数字输入，请使用控制面板或参数单元上的3位BCD或12位二进制输入（使用FR-A5AX时）选项）
可以分别正向和反向选择启动信号，启动信号自保持输入（3线输入）输入中的
字母
号码
多种速度选择最多可以选择15种速度（每种速度可以在0?400Hz范围内设置，执行速度可以更改为PU（FR-DU04/FR-PU04））
。 选择第二和第三加减速时间0?3600s（最多可分别设置3个不同的加减速时间）有一个用于选择点动运行的点动运行模式选择端子。 1可以选择当前输入选择。输入频率设定信号4?20mADC（端子4）输出停止变频输出变频器的瞬时切断（频率，电压），警报复位解除，保护功能被激活。操作功能是设置上限/下限频率，跳频操作，外部热继电器输入选择和极性。可逆选择，
瞬时停电后的启动操作，工业频率电源-逆变器开关操作，正向/反向旋转极限，滑差率补偿，
操作模式选择，离线自动调整功能，在线自动调整功能，PID控制，程序操作，称重
计算机网络操作（RS-485）
续表
YunOK
特殊
姓
输入输出
字母
号码
运行状态可以是变频器运行，达到频率，瞬时停电（低压），频率检测，第二频率速度检测，第三频率检测，程序运行，PU模式下运行，过载报警，再生
有。 >制动预报警，电子过流保护预报警，零电流检测，输出电流检测，PID下限，
PID上限，PID正/负功能，工业频率电源-逆变器开关MC1、2、3，准备就绪，制动已激活
根据要求，从预报警中选择5个信号来指示风扇故障和散热器过热，并通过集电极开路输出。
退出
报警（逆变器跳闸）触点输出.触点转换（230VAC 0.3A，30VDC 0.3A）集电极开路.报警代码（4位）输出
可在输出频率，电动机电流（正常值或峰值），输出电压，设定频率，运行速度度，电动机转矩，整流桥输出电压（正常值或峰值），再生制动中找到指示仪表。使用率，电子超额收费
电流保护选择负载系数，输入功率，输出功率，负载表和电动机励磁电流之一。
脉冲序列的信号输出（1440脉冲/秒/满量程）和模拟输出（0?10VDC）
显示
显示 PU（FRDU04/FRPU04）的运行状态选择输出频率，电动机电流（正常值或峰值），输出电压，设定频率，运行速度度，电动机转矩，过载，整流桥输出电压（正常值）即可。峰值），电子过流保护为负
负载系数，输入功率，输出功率，负载表，电动机励磁电流，累积运行时间，实际
运行时间，电度表，再生制动利用率和电动机负载率用于重新监控。
激活警报内容保护功能时，可以记录警报内容显示8次。（控制面板仅显示4次）
仅参数列表元（FR-PU04）
其他一些显示
运行状态输入端子信号状态，输出端子信号状态，选件安装状态，端子排列状态，报警内容，保护功能输出电压/电流/频率/运行前累计运行时间保护/报警功能，过电流切断（加速，减速） ）分析，恒速），再生过电压切断，电压不足，瞬时停电，过载切断（电子过流保护），制动晶体管警报（注2），接地过流，输出短路，主要电路部件过热，失速防止，过载警报，制动电阻过热保护，散热器过热
热，风扇故障，选件故障，参数错误，PU输出，重试超时，输出缺相保护，
CPU错误，DC24V电源输出短路，操作面板电源短路
环境环境
环境温度-10?+ 50℃（不冻结）[使用全密封附件（FR-A5CV）-10?+ 40℃]环境湿度90％RH或以下（无凝露）存储温度3-20?+室内65°C周围环境（无腐蚀性气体，可燃气体，油雾，灰尘等）高度，振动最大高度小于1000m，5.9m/s2（JIS C 0911标准）注1.用于可变单元执行。
2.此功能在没有内置制动电路的FR-A540-11K?55K中不能使用。
3.运输期间可在短时间内使用的温度。
3.FR-A500铭牌，型号位置

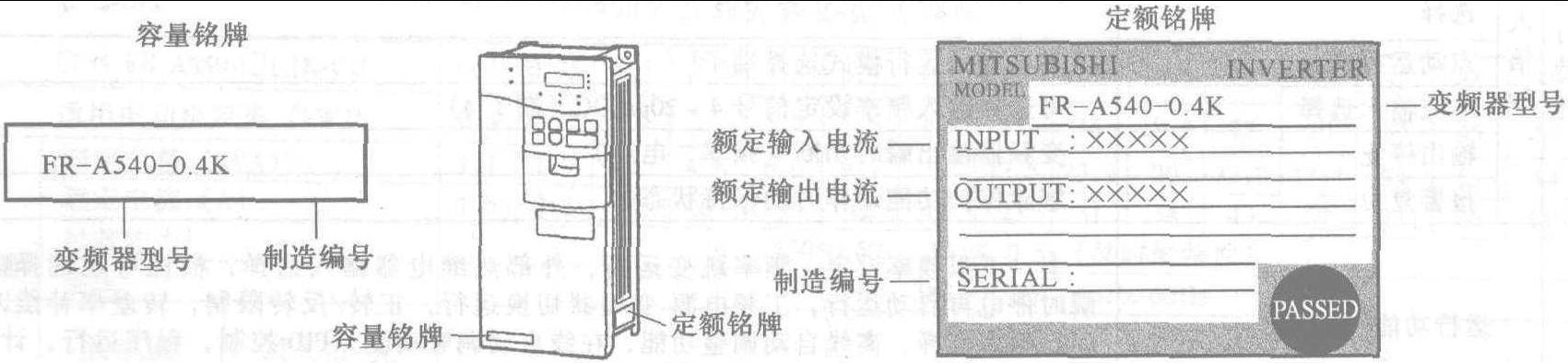

FR-A500的铭牌和型号位置如图2-8-1所示。
图2-8-1 FR-A500铭牌型号位置
