电机转子绕组断一根能转吗(电动机转子绕组)

发布日期:2022-06-08 09:00 浏览量:0
分享新闻:

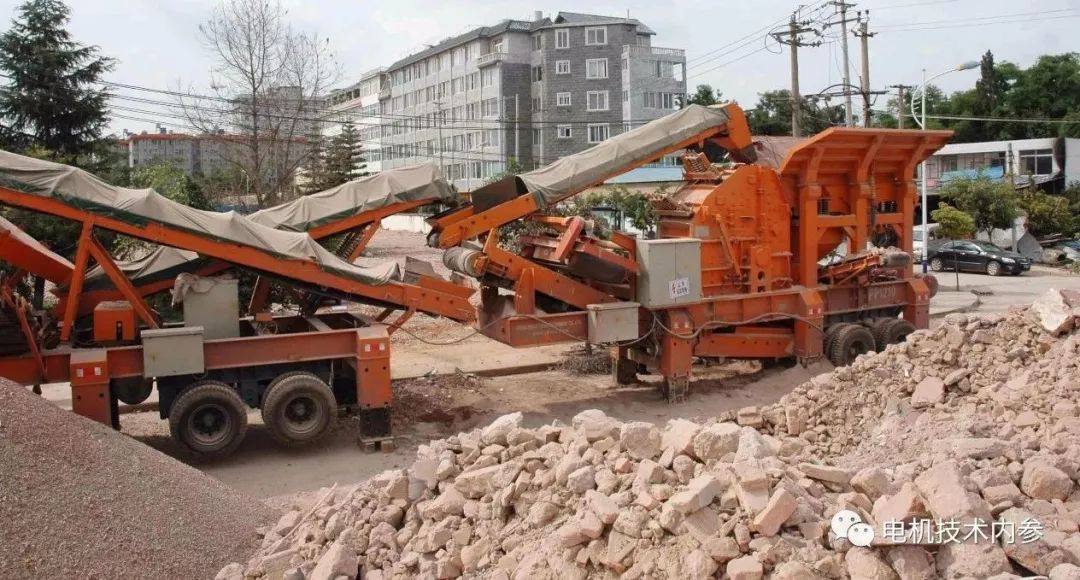

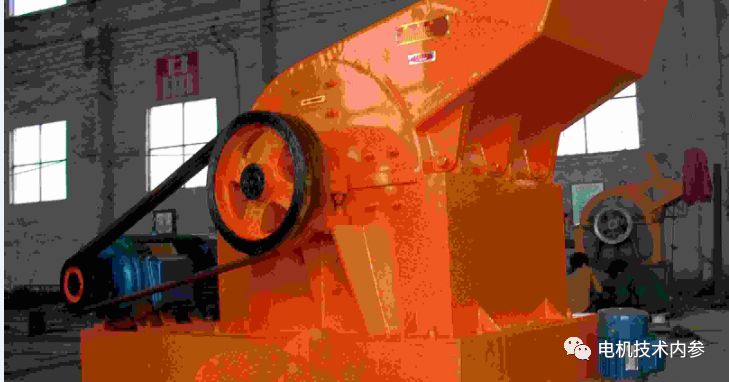

一个从事矿山机械的朋友喜欢摄影,经常请沈女士和他一起开车。有一次,在高速服务区吃饭聊天,话题转到了沈女士身上。他说你整天都在和电机打交道,给我讲讲绕线电机吧,因为有一个疑问,在起重设备中使用绕线电机时,他可能会甩包。



起重设备的卷绕电机甩包问题一直是一个不可回避的问题。

话题,这位朋友的工厂其实基本不需要绕组电机。一方面

吊装设备配备变频电机更简单,利润率更大;另外

一方面,在使用绕线电机时,由于甩包的问题,存在一定的技术。

风险。


然而,一些客户要求匹配绕组电机,朋友们不愿意放弃这个。

市场犹豫不决。沈女士向他讲解了绕线电机的特点。

并表示要采取适当的技术措施将包装丢弃。

完全可以避免。


鼠笼式转子与绕线式转子的区别

异步电机因转子结构不同分为鼠笼式和绕线式。

电机。转子内嵌三相对称绕组,其形式与定子绕组相同。

组,称为绕线转子三相异步电动机;铸铝转子

或者铜排焊接绕组转子,因为绕组形状像鼠笼,所以叫鼠笼转子。

三相异步电动机。中小型鼠笼式异步电动机比较常用。

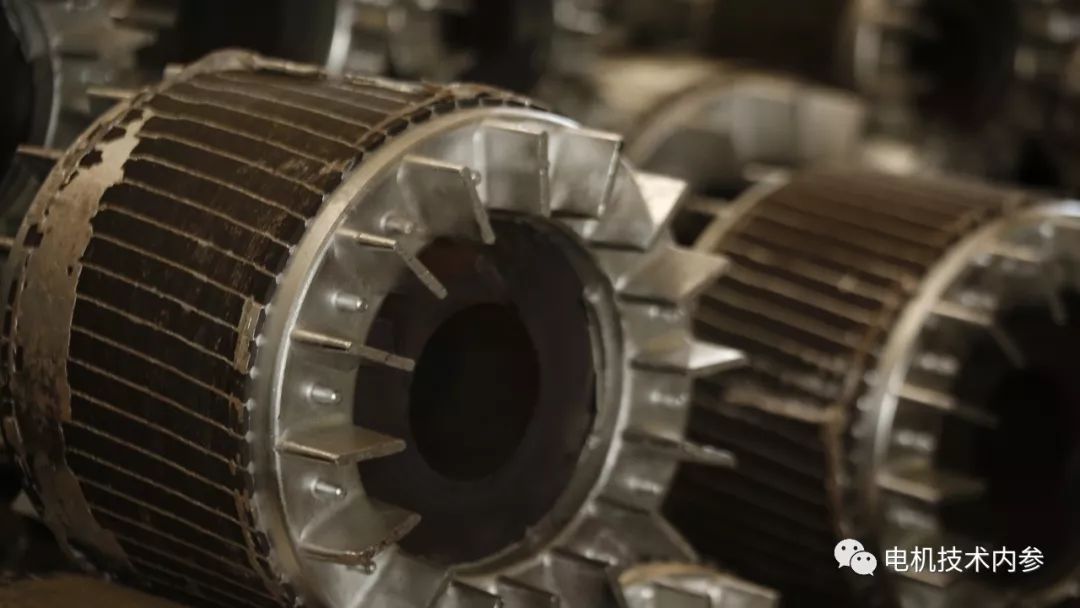

廉价的铝代替铜,铸造转子导体、短路环和风扇。

整体变成了铸铝鼠笼转子。


大功率电机和高压电机,尤其是高效电机,多采用铜排转子,而高转差率电机一般采用高电阻铝合金。

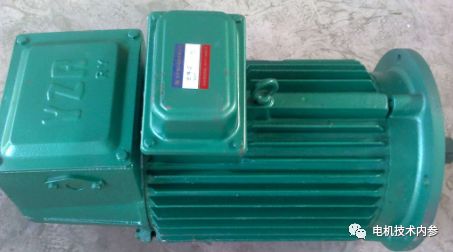

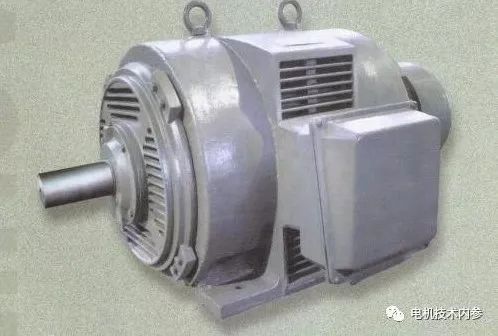

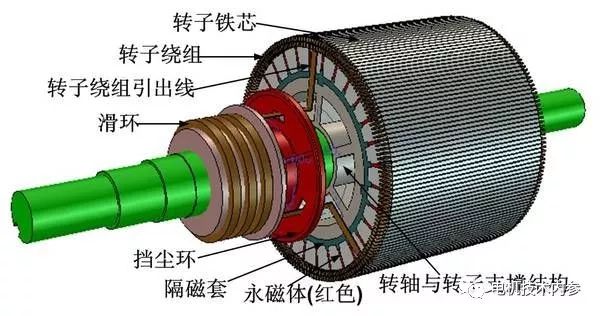

绕线式转子电机转子绕组三相对称绕组的三端连接在一起,称为星点;第一端与第二端分开

固定转轴上的三个相互绝缘的滑环相连,并通过滑环及其上的电刷与外部三相变阻器相连。

然后,它具有起动转矩大、起动电流小、调速范围小的优良特性。变频电机不能胜任。

否则,绕线转子电机是唯一的选择。


绕线转子的基本类型

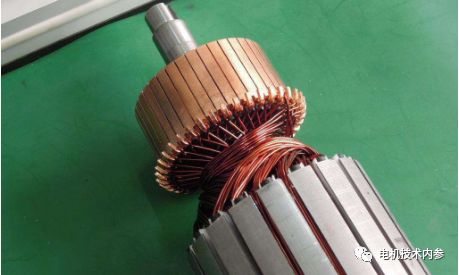

转子漆包线扁绕,俗称硬绕。这种转子是用漆包扁线生产加工的。相比之下,转子的每个线圈都有一个成型过程,这个过程在国内只有少数电机厂才能实现。这种绕组转子匝间故障低,通风散热效果好。

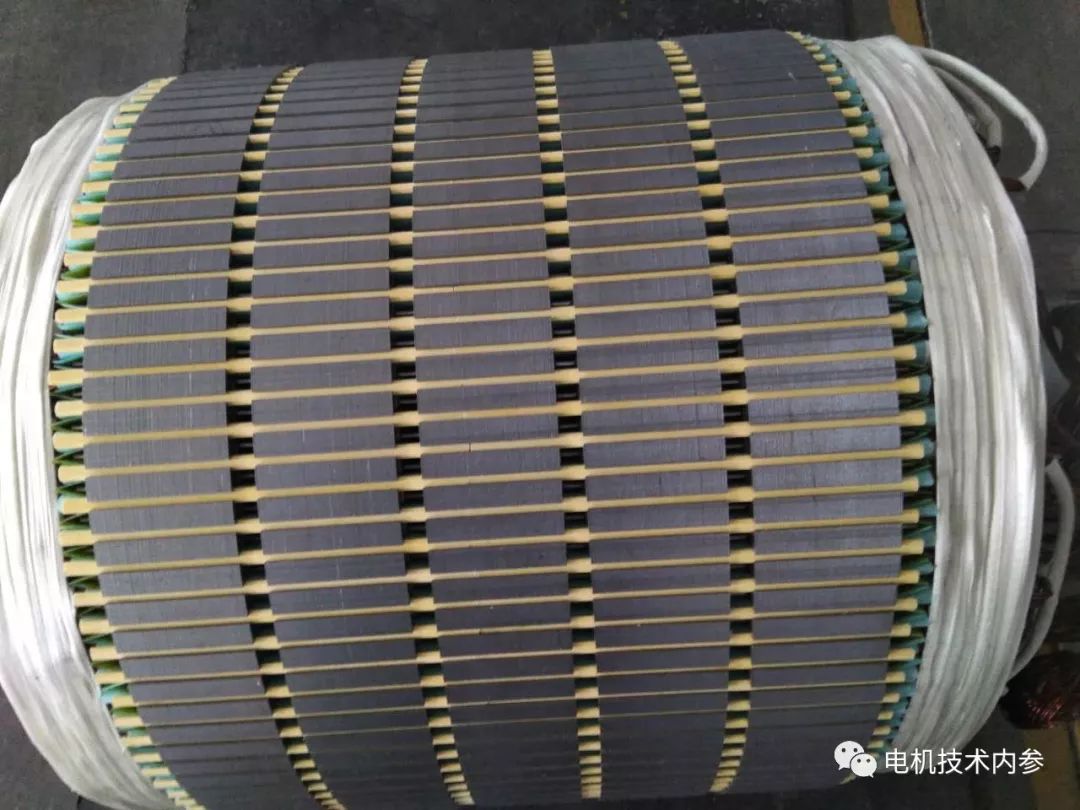

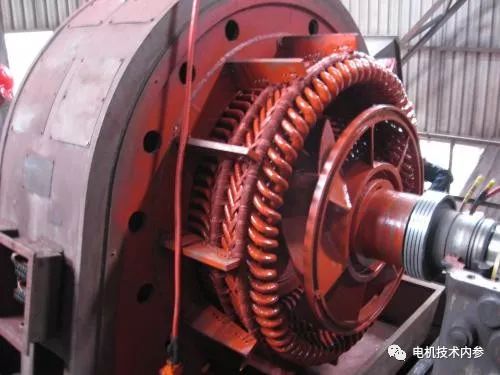

铜棒转子。这种转子采用裸铜排,外包绝缘。这种转子的加工过程比较繁琐,但可以实现较高的填槽率和较高的槽利用率。高压绕线电机和低压大功率绕线电机大多采用铜排转子结构,但这类转子线圈的绕线、端焊和绝缘处理工艺非常复杂。



转子组件拒绝故障

甩袋是绕线转子电机的一种特殊故障,发生在电机超速运行时。这种故障经常发生在绞车和起重机运行过程中失控的情况下。故障表现为转子绕组端部变形,高于转子铁芯外径,同时定子绕组会损坏烧毁。



甩包故障对电机是致命的,限速保护装置可以有效避免。电机在生产加工过程中,应在电机转子绕组端部采取必要的固定措施,防止端部变形。



为了在生产和加工过程中加强端部的刚性和可靠性,必要的措施包括:

支撑和紧固。在转子端部增加支架和抱箍,克服转子绕组的径向离心力,防止电机运行时绕组受热变形。

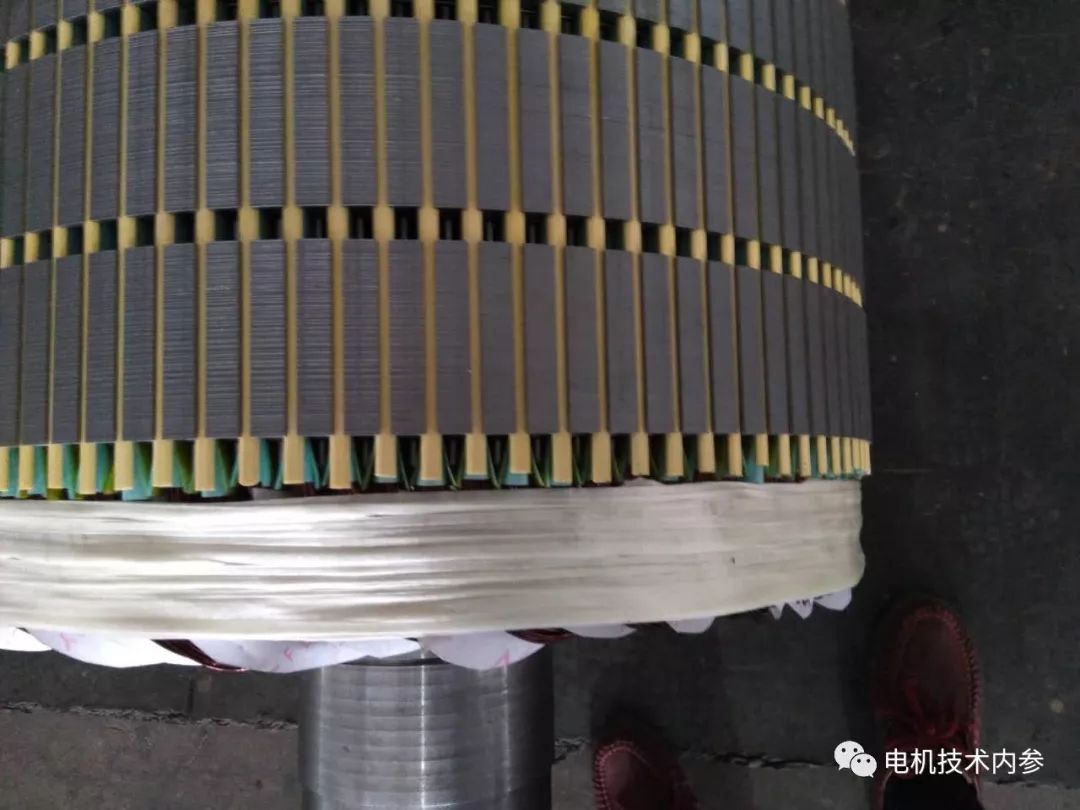

弹性捆绑带固定。在绕组端部外侧使用PST弹性捆扎带,将绕组固定为一个牢固的整体。电机浸泡干燥过程中,PST受热收缩,更好的保证了
