DC耐压试验和工频交流耐压试验都能有效发现绝缘缺陷,但各有特点,两种方法不能相互替代,必要时应同时进行,相互补充。对于额定电压不低于6kV的电机,如果工频电压设备不能满足要求,可采用DC耐压试验。

DC和交流耐压试验的比较

DC耐压试验。通过电流与漏电流的关系曲线,可以有效地找出绝缘潮湿、脏污等整体缺陷,并找出绝缘的局部缺陷。由于电压是根据DC电压下的绝缘电阻来划分的,所以比交流电压更能有效地发现端部绝缘缺陷。同时,由于绝缘在DC电压下基本不产生介质损耗,DC耐压对绝缘的损害很小。另外,DC耐压只需要提供很小的漏电流,因此所需的测试设备容量小,便于携带。

交流耐压试验。当被测设备的电压为2.5倍以上时,从介质损耗热击穿的角度来看,可以有效地发现局部自由缺陷和绝缘老化的弱点。由于交流电压下电压主要由电容分压,设备绝缘缺陷可以有效暴露。但是交流耐压对绝缘的破坏比DC大,而且因为测试电流是容性电流,所以需要大容量的测试设备。

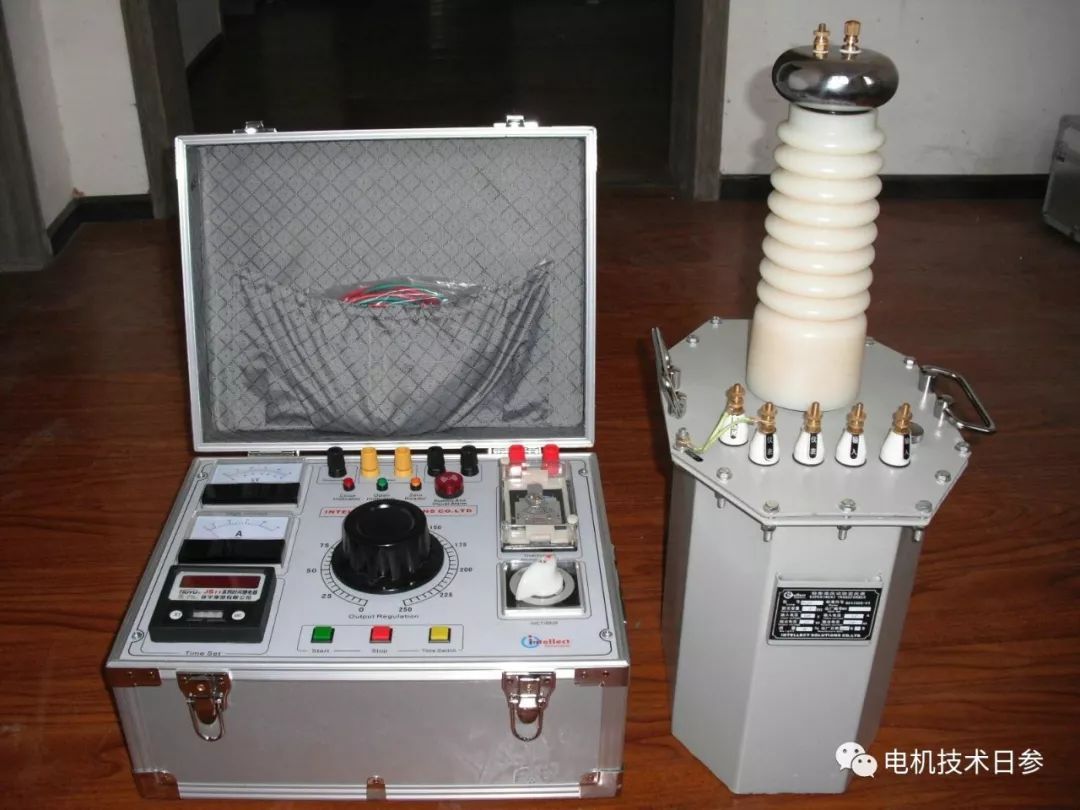

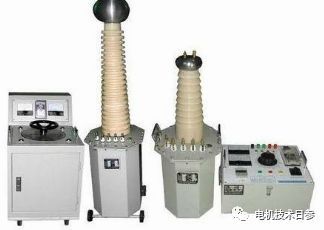

DC耐压试验设备原理

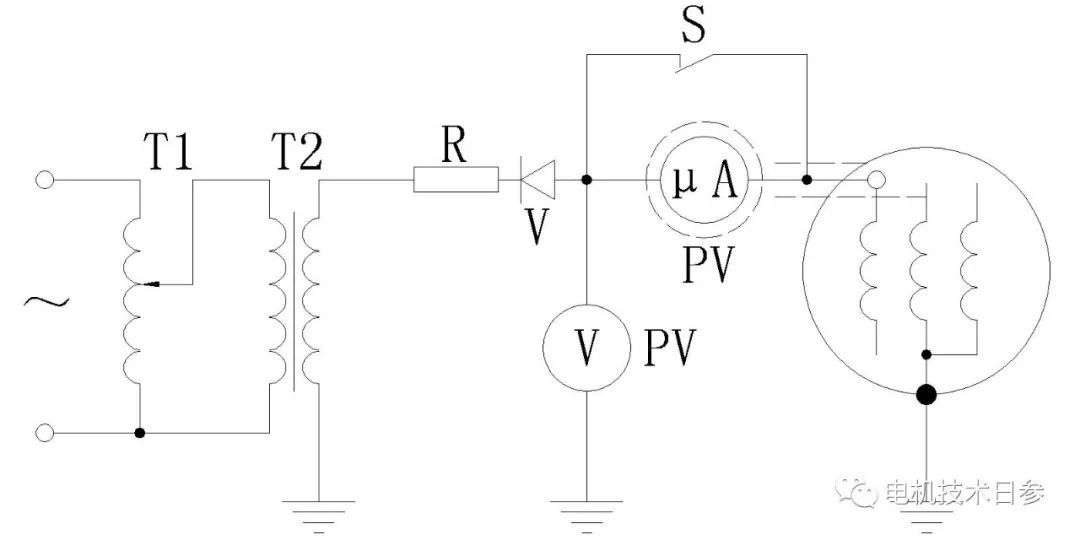

DC耐压试验设备的电路原理如图1所示。

T1——调压器,容量为每1kV测试电压0.1~0.5kVA。

T21——变压器,输出电压应大于被测产品额定电压的3.5倍。根据T1选择容量。

V——整流元件一般采用硅整流管或硅堆,根据需要可以由半波整流器或全波整流器组成。其额定电流一般在100A以下;额定电压根据最高输出电压选择。

R——限流保护电阻根据每伏10的测试电压选择。

PV——高压电压表可以是静电电压表,也可以是通过串联电阻的低压电压表。

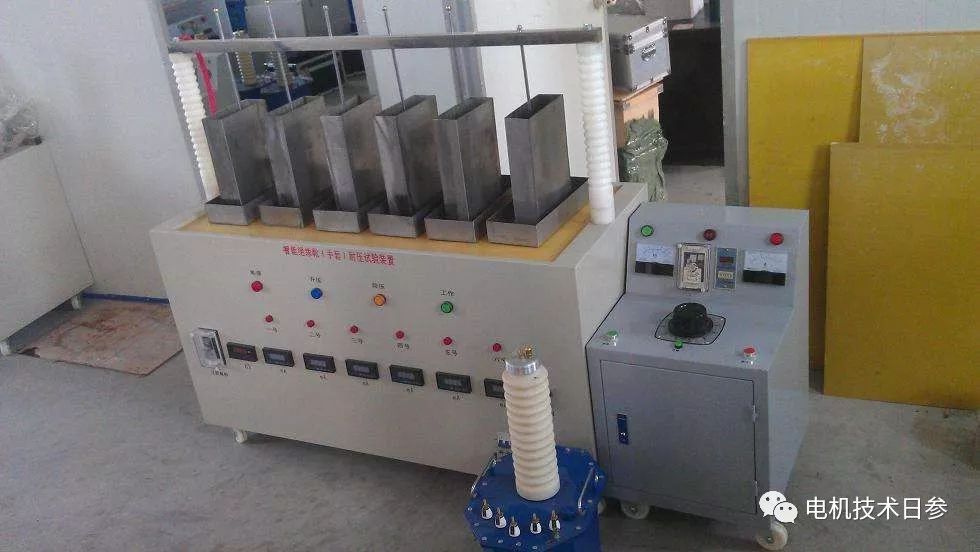

DC耐压试验注意事项

试验前,测量试验设备和接线本身的泄漏电流。被测产品的漏电流应为从试验过程中测得的电流中减去上述漏电流值所得的值。

高压接线应尽可能短,绝缘良好,与地面有足够的距离。不少的电机厂家将高压线绝缘架空处置,安全性要好;但也有的电机厂家将高压线拖在地上,其实存在极大的安全隐患。

试验过程中,如果电流急剧增加或发现异常放电,应立即关闭电源。

最大试验电压值为交流工频耐受电压值的1.7倍,加压时间为1分钟。

未指定部分与交流耐压试验相同。

电机绝缘预防性试验

绝缘特性测试。这种测试是一种无损测试,在低电压下或通过其他不损坏绝缘的方法测量各种特性参数,主要包括测量绝缘电阻、漏电流、介质损耗角正切值等。事实证明,这种测试是有效的,但不能用来判断绝缘性能。

低压试验。耐压试验中施加的电压高于设备的工作电压,绝缘试验非常严格,尤其是发现危险性较大的集中缺陷,能保证绝缘具有一定的电气强度,主要包括DC耐压和交流耐压。耐压试验的缺点是会对绝缘造成一定的损伤,是一种破坏性试验。
