异步电机产品转子部分的结构和功能分析

发布日期:2021-07-26 08:20 浏览量:
分享新闻:

与定子部分相比,转子部分是指电机运行时的旋转部分。电机的转子部分包括轴、转子铁芯和转子条(绕线电机为转子绕组,铸造转子为铝或铜);转子通过轴与被拖动设备连接,是电机产品能量转换的关键部件。

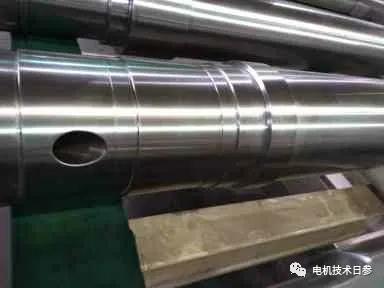

电机转轴

电机轴是转子的核心部分,承载和支撑转子铁芯,并与轴承和端盖配合,以控制转子的轴向位置。转轴、轴承位置、轴伸位置、铁芯位置的加工精度高,是加工过程控制的关键。

轴伸是电机与设备对接的关键部分。轴伸直径、锥度、长度、键槽尺寸和对称度、跳动公差都是直接影响与设备对接效果的因素,也是客户安装电机时对产品质量的第一观感。

轴承位置的直径、长度和表面粗糙度尤为关键,因此需要保证轴与轴承的配合关系满足要求。直径小时,电机运转时会出现内圈运转的问题,导致轴承发热;当直径过大时,会直接影响轴承的工作间隙不符合要求。

对于小型电机,转轴与铁芯的配合大多是小而多余,键槽不加工。正反向电机和规格比较大的电机,要用定位键固定。转子铁芯轴孔直径由冲压模具决定,一般不会造成问题。轴芯位置的加工必须控制到位。直径太大时,铁芯无法组装,直径太小时,电机运行时会出现严重的振动和噪音问题。

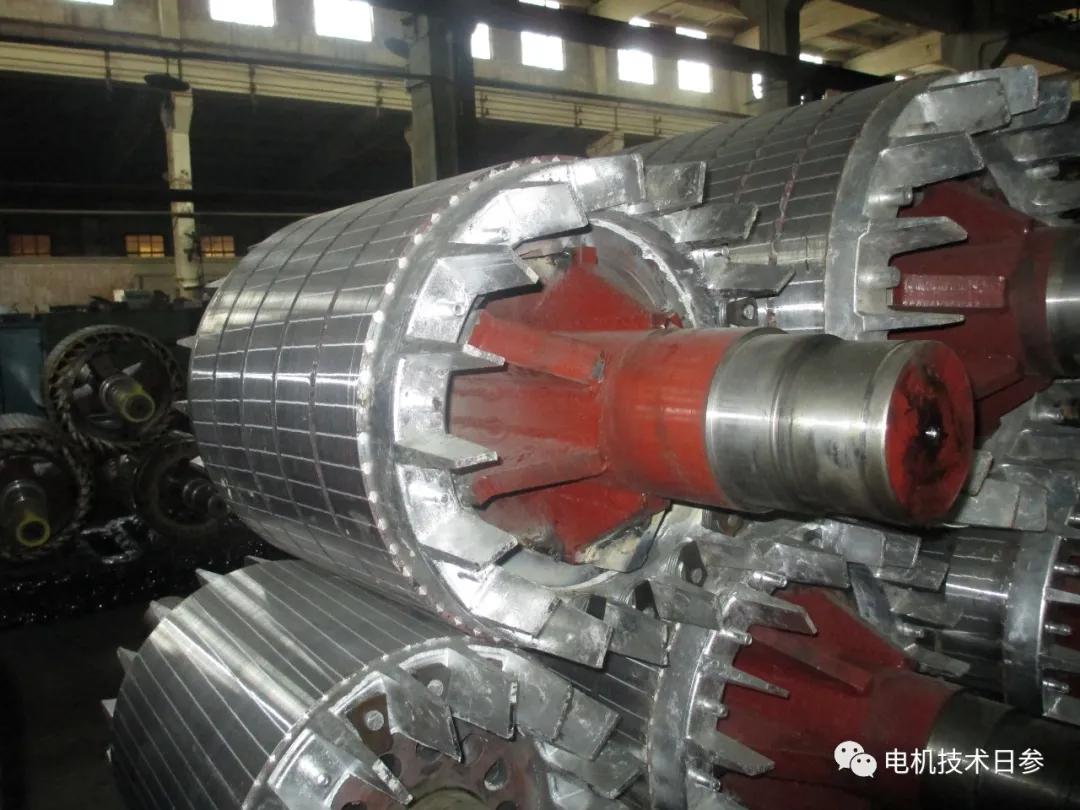

转子铁芯

转子铁芯是支撑转子线棒的部件,应满足光洁度、铁重、铁长的基本要求,以保证绕线转子嵌入或铸铝转子的顺利加工。

对于绕线转子来说,铁芯槽和端部的光滑度弹开是非常重要的,否则会导致转子绕组嵌入困难或不必要的电气故障。

对于铸造转子来说,防止转子铁芯的锯齿是非常重要的,因为这种缺陷对电机的效率控制有很大的影响。

导条材料

对于绕线转子,导体棒为电磁线,电磁线和绝缘的控制与定子绕组相同。特别重要的是固定转子端部,以防止电机运行过程中因离心现象导致的端部变形,尤其是在可能发生超速运行时,控制转子绕组的甩包问题。

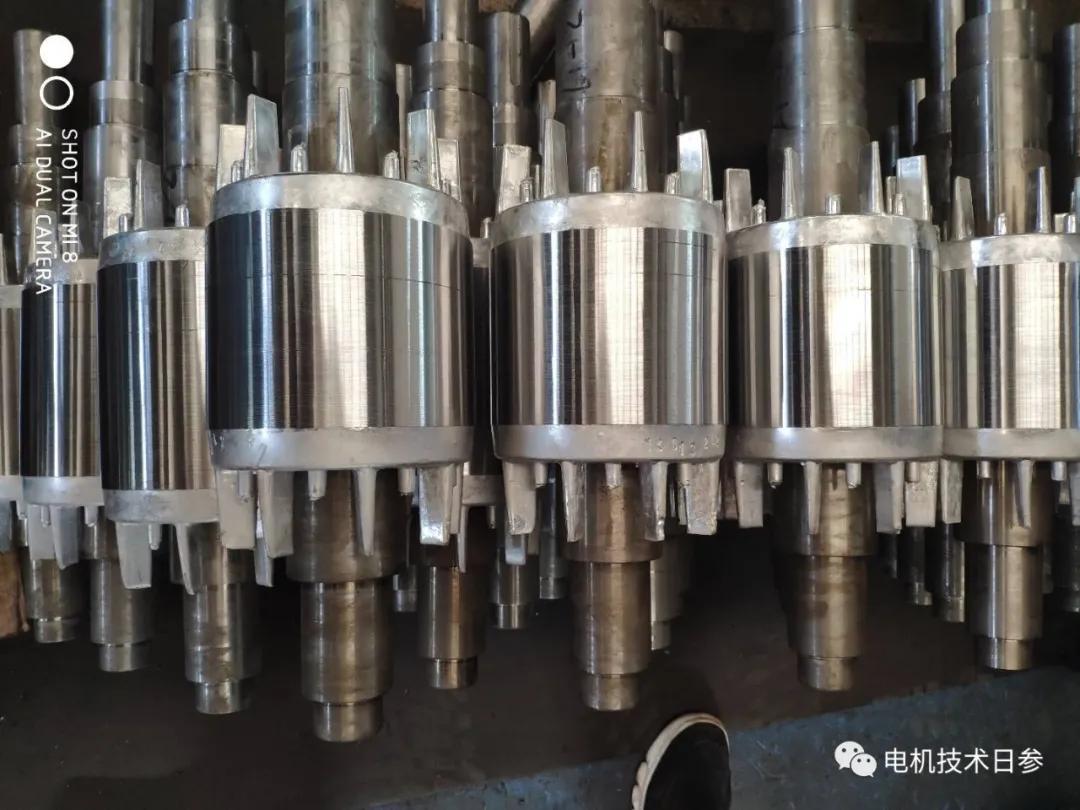

对于铸造转子,材料成分控制尤为重要。最常见的铸铝转子,熔铝炉的材料尤为关键。如果使用铸铁炉,由于铝液成分不符合要求,容易造成电机性能不一致;在铸铝过程中,不同的铸造工艺对应不同的工艺参数,因此需要对工艺进行控制,以保证电机转子不存在内部铸造缺陷,如断条、薄条等。

轴和转子铁芯之间的匹配还涉及轴向尺寸控制。对于小型转子,一般通过在轴上加工型芯定位台阶来完成。对于大型电机,由于转子加工时可能出现的漂移和锅底问题,在转子铁芯与轴配合时需要进行必要的定位调整,以保证转子铁芯的有效铁长满足要求。我们将在另一个空间交换这方面的信息。

以上非官方内容仅代表个人观点。
