直流电机驱动电路(怎么让让直流电动机反转)

三极管必须是小型直流电动机才能实现电动机的正向和反向旋转，并且电动机的功率不能很大，因为由三极管驱动的电流和电压不是很大。现在，我们介绍实现为三极管或集成电路的几种类型的DC电动机的正向和反向旋转。

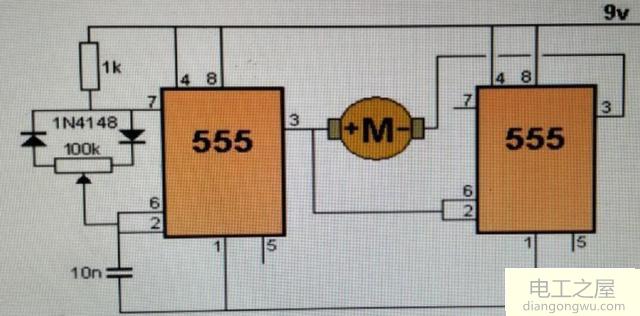

使用集成的555电路构造正向和反向电路

此电路是使用PWM的H桥DC电动机驱动电路，从表面看，该电路没有三极管。实际上，我们使用的555集成芯片在芯片上集成了一个三极管。本质上，您甚至可以说三极管参与了直流电动机的驱动，该电路可以通过100K电位计对电动机产生积极影响。将控制电位器置于中间位置时，电动机将停止，并且如果电阻不在中间位置，则电动机可以正向或反向旋转。如果位置偏离中间电阻值，速度也会增加。该电路实际上通过芯片引脚3上生成的PWM波形来调节电动机的速度。

一种使用三极管实现DC电动机正向和反向旋转的方法

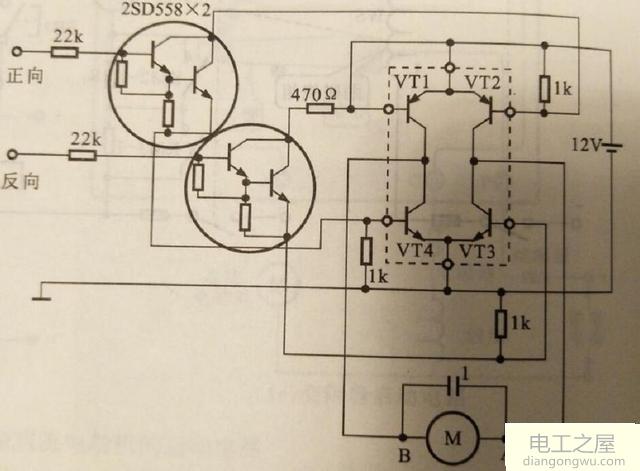

如下图所示，电子直流电动机的正反转控制电路如下图所示，该直流电动机的正反转控制电路由电桥驱动电路构成。

正向旋转控制：进行正向发送时，正向控制端子为高电平，反向端子为低电平。在两个2SD558晶体管形成复合管之后，它们像我们一样导通。您可以在图片中看到它。晶体管VT2和VT4的基极连接到复合管，该复合管使晶体管VT2和VT4导通，12V电源的正极为直流电动机的A端子增加电流。电流通过VT2穿过电机绕组，然后从B端子流出。最后，它通过VT4流到电源的负极，因此电动机向前移动。

反向旋转控制：当需要反向传输时，向反向控制端子提供高电压，向正向旋转端子提供低电压。此时，晶体管VT1和VT3通过形成复合管而导通，在复合管中两个2SD558三极管导通，12V电源的正极通过VT1向DC电机的B端子施加电流。电流通过电动机绕组后从A端子流出。最后，它通过VT3流到电源的负极，因此电动机反向运行。

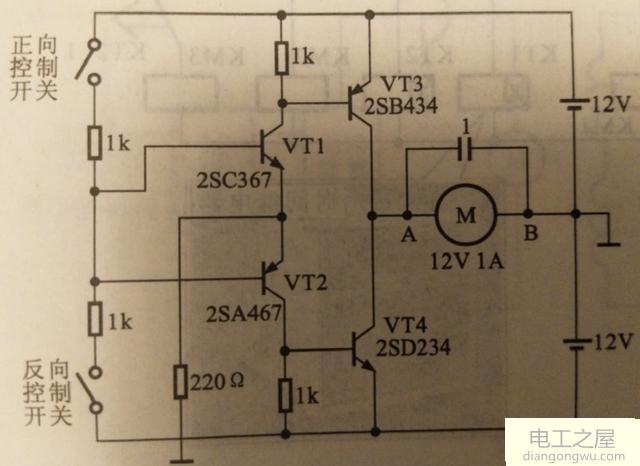

还有另一种方式，可以通过机械和电子开关的组合来控制电动机的正向和反向电路。从下图可以看到，该电路主要由正向控制机械开关和反向组成。控制机械开关。它由一个晶体管组成。

正向控制：正向开关闭合而反向打开时，晶体管VT和1VT3导通。电源的12V正极通过VT3添加到直流电机的A端子。然后，它通过电动机绕组流到B端子并向前运行。

反向控制：当反向开关闭合且正向旋转打开时，晶体管VT2和1VT4导通，并且另一组12V电源通过VT4添加到直流电动机的B端子。它通过电机绕组流到A端子，这时电机反向旋转。

用于直流电动机的集成驱动芯片，用于向前和向后驱动电动机。

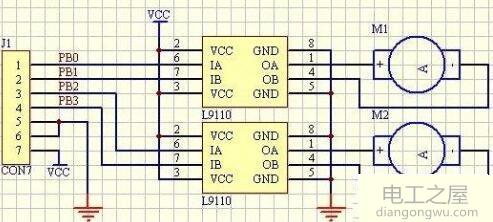

在直流电动机驱动器的正向和反向旋转期间，我们经常使用专用的集成电动机驱动器芯片来驱动电动机的正向和反向旋转。例如，通常使用L298N，L9110和其他芯片。该驱动器芯片具有集成的驱动器。
