自锁，也称为自维护，是这些锁定状态的功能，这些状态在启动后将继续运行，这通常对应于点动操作。
互锁是两个或多个电动机控制电路的相互限制。例如，可以启动M1，可以启动M2，可以停止M2，可以停止M1，并且还有其他类似的功能。
互锁是两个电动机的工作关系。通常，两个实现互锁的电动机或其他设备也可以是电动机的两个方向。最常见的阀门电气设备是正向和反向联锁，因为电动机无法沿正向旋转。它同时反向，因此必须将其短路。
电动机的自锁定义了电动机在运行后继续运行。互锁是一种保护措施，可确保在启动电动机时将其锁定在控制电路中。原理如下：
1:电动机的自锁意味着按下启动按钮时，电动机启动，而松开启动按钮时，电动机的工作接触器的常开辅助点闭合，电动机闭合。它连续运行。仅当按下停止按钮或由于过载而使热继电器的正常关闭点断开时，电动机才会停止工作。
2:电动机的互锁是一种保护措施，该措施在特定时间仅允许一个运行状态，以防止从该状态过渡到另一状态时之前的状态被完全释放。相间短路。如大功率电机的星三角转换控制电路。
3:电动机互锁是指工作过程中有多个过程，第一个过程的电动机开始工作时，下一个过程的电动机可以开始工作，而当其停止时，只有正在运行的电动机才停止，然后停止上一个过程的电动机，这是一个可以停止的过程。一个典型的例子是传送带的控制操作。

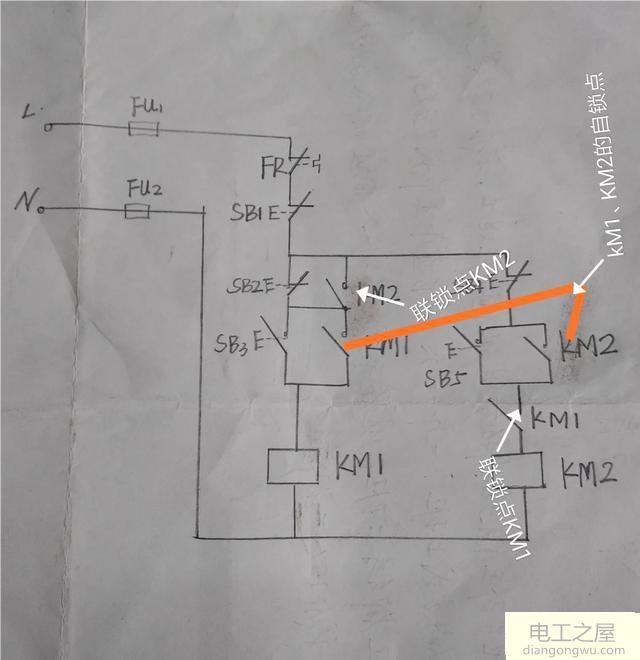

自锁，互锁和互锁均由接触器的辅助点控制。如果您的电路有更多要求，则应选择辅助点更常闭和常开的接触器，以满足您的控制要求。自动锁定，互锁和互锁在下图中显示为:
