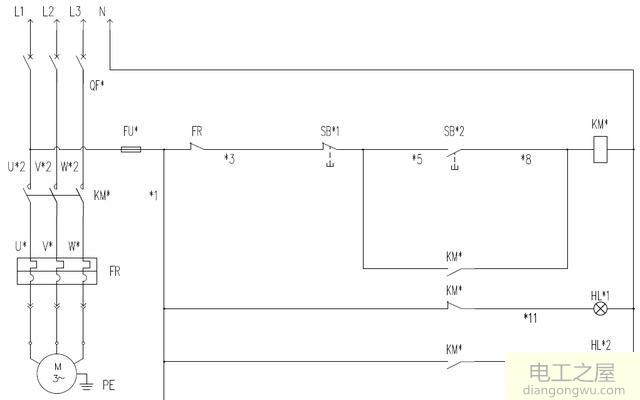

基本原理图描述了电动机的启停保护。如图所示：

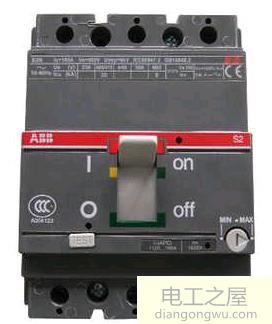

--- QF是断路器。断路器的功能是切断并连接电流。保护功能包括短路和过载保护，欠压保护和过压保护。例如，如果发生三相短路或接地短路，则断路器会自动打开。

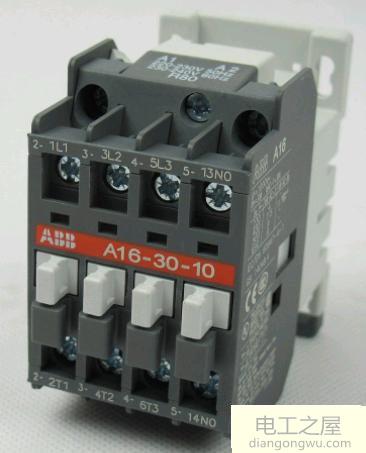

--- KM是一个接触器。接触器不仅可以连接和断开电路，还具有低压脱扣保护功能。接触器具有较大的控制能力，适合频繁操作和远程控制，是自动控制系统的重要组成部分之一。另外，接触器具有间接的低压保护。如果压力太低，则接触器线圈会有效拉入，并且主电路无法断开。原理图中的KM辅助触点具有自锁功能。这样可以确保电动机的正常运行。

--- FR是热继电器。热继电器的工作原理是流经加热元件的电流产生热量，以不同的膨胀系数转化双金属。当变形达到一定距离时，请断开连杆。如果电动机过载或电动机被切断，则电流会增加。当超过设定电流时，热继电器动作，控制电路的FR辅助触点断开，控制电路断开。拆下电动机以防止损坏。

以上是最常用的电动机启动和停止保护。当然，还有变速箱控制装置和保护功能，例如逆变器，软启动和直流调速，以控制电动机的启动和停止。这些旋转设备功能更强大，具有温度测量，扭矩测量，电流测量，电压测量和速度测量等功能。不同的控制方案具有不同的电动机启停保护。同样，工业控制满足过程要求，并且控制方案因过程要求而异。
