步进电动机驱动装置由(步进电动机的驱动电路)

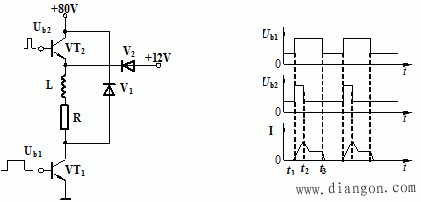

步进电动机的功率驱动电路实际上是脉冲放大器电路，它使脉冲具有特定的功率驱动功能。由于功率放大器的输出直接驱动电机绕组，因此功率放大器电路的性能对步进电机的工作性能有很大的影响。 1.单电压驱动电路L电机绕组VT开关晶体管，电阻R两端与电容器C并联，因此电流迅速上升，因此电容器C也称为加速电容器。当晶体管VT关断时，二极管V用作续流和保护，并且串联电阻使电流下降得更快，从而导致绕组电流波形的后沿陡峭。 2.高压低压开关驱动电路高压低压驱动电路的优点是功耗低，启动转矩大，跳频高，工作频率高。缺点是您必须使大功率管的数量增加一倍，从而增加了驱动功率。
