（1）逆变器模块和整流器模块检查

图3-2-1整流桥模块，逆变器模块电路

在检查之前，请拔下逆变器模块的电源线（R，S，T），外部连接的整流器模块以及与电动机连接的接线端子（U，V，W），选择万用表并进行设置到R×100Ω的位置。

然后，测量万用表的两条测试引线的R，S，T，U，V，W，P和N点，更换万用表的测试引线，并测量处于良好状态的导通状态。整流桥模块和逆变器模块的电路如图3-2-1所示，测量结果如表3-2-2所示。

（2）测量主电路的电压，电流和功率

由于逆变器的电源和输出侧的电压和电流包含高频分量，因此测量设备和测量电路不同，并且获得的数据也不同。使用功率频率仪表进行测量时，三相电源输入机会的连接如图3-2-2所示，单相电源输入机会的连接如图3-2-3所示。

表3-2-2整流桥模块，逆变器模块测试

万用表极性测量值万用表极性测量值⊕?⊕?整流桥

模块

V1RP未执行V4RN已执行PR已执行NR未执行V2SP未执行V5SN已执行PS已执行NS未执行V3TP未执行V6TN已执行PT已执行NT非导电逆变器

模块

VR1UP不执行VR4UN PU执行NU不执行VR3VP执行VR6VN执行PV执行NV执行VR5WP不执行VR2WN执行PW执行NW供参考，请参阅表3-2-3。请参阅表第2章中的Mitsubishi FR-A500系列变频器。

（3）逆变器绝缘测试

请勿在控制电路上进行绝缘测试，因为变频器的绝缘测试意味着主电路测试。在对外部电路进行绝缘测试时，有必要从主电路的所有端子上去除引线。当施加在逆变器端子上的测试电压稳定时，读取绝缘欧姆表的绝缘电阻值，并且该电阻值应为1MΩ或更大。测试方法如图3-2-4所示。该图显示，在测试期间，必须拆除R，S，T，U，V和W端子上的所有引线，并且必须断开电线。如图所示，将R，S，T端子U，V，W短路。

图3-2-2输入三相电源时的连接

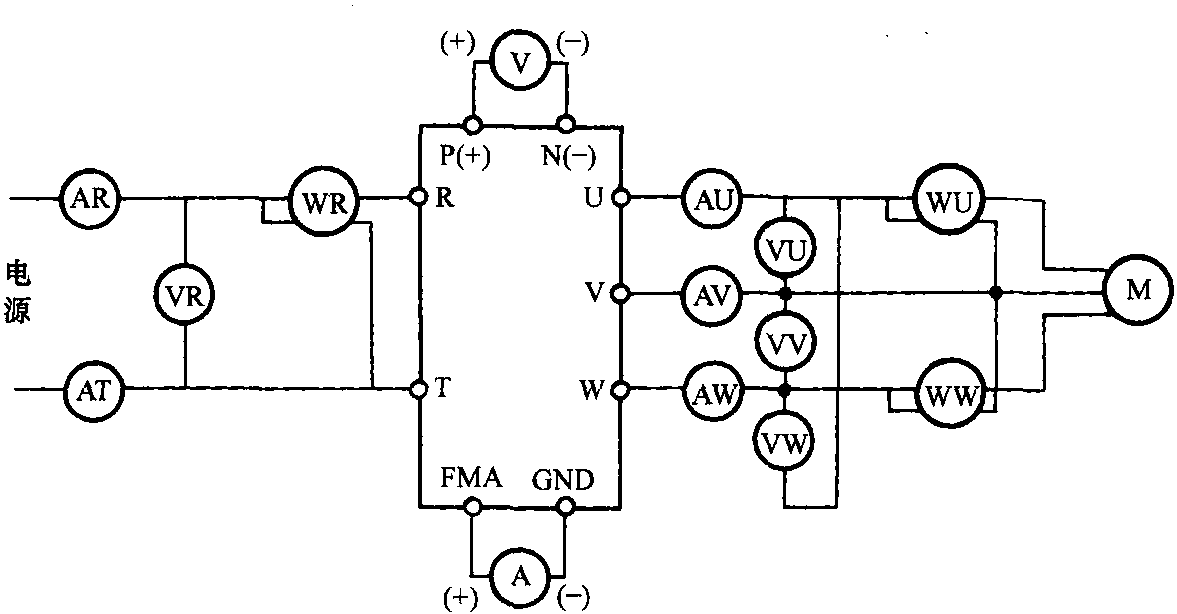

图3-2-3输入单相电源时的连接

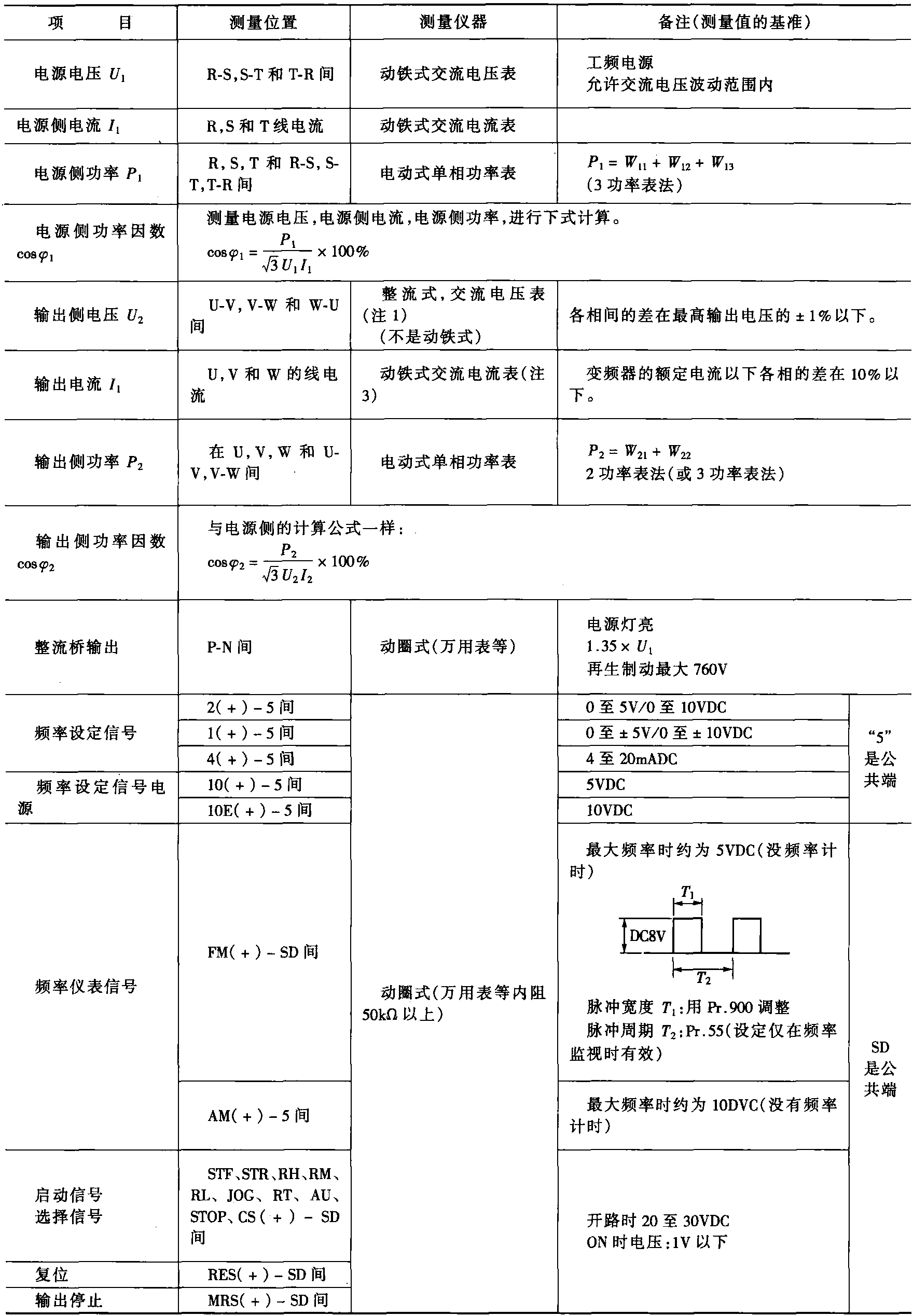

表3-2-3测量设备和基准

续表

项目测量位置测量设备备注（基于测量值）A-C之间的警报信号

B-C

动圈式（万用表等）电导率测量（注2）

<关闭时> <打开时>

A-C之间的:不导电

B-C :导电，无导电

注意（1）由于万用表的误差较大，因此无法获得准确的值。

（2）当Pr.195“ A，B，C端子功能选择”设置为正逻辑时。

（3）如果载波频率超过5KHz，则设备的金属部分产生的涡流损耗会增加，并可能导致烧坏，因此请不要使用它。在这种情况下，请使用有效值表。

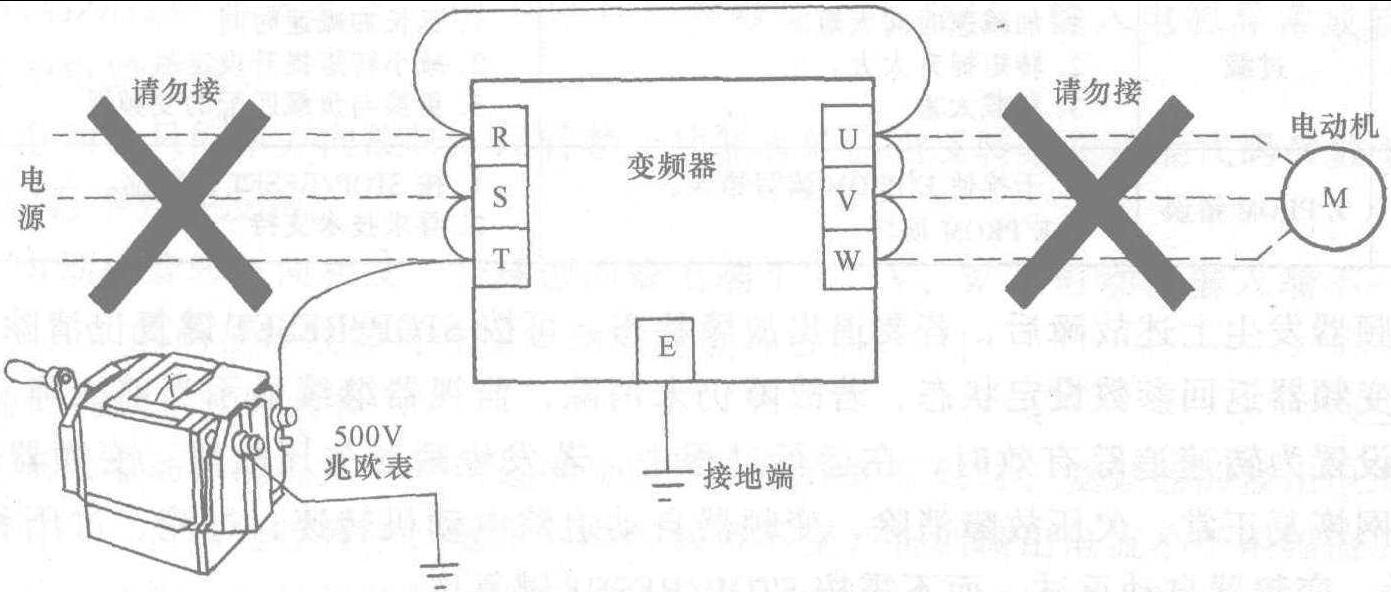

图3-2-4绝缘测试方法
