QB-H系压电动机安装图(QB-H系列基本配线)

对于QB-H系列中压电动机固态软起动器的电气安装，请参考基本规划图（即主电路电路端子）和控制框图（控制端子）。

（1）一次性计划图

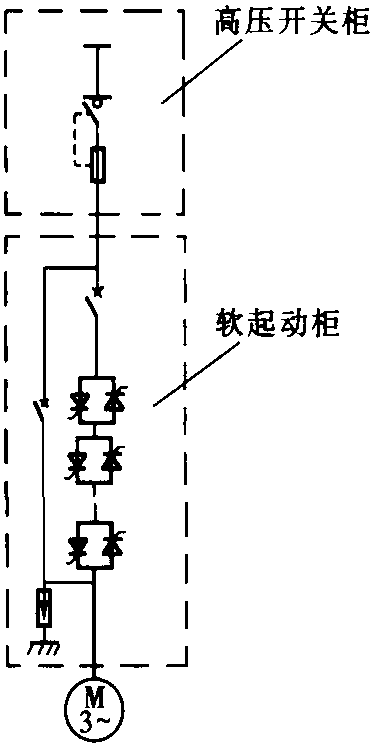

图2-11-2 QB-H系列固态软起动器基本平面图

一次性计划如图2-11-2所示。接线方法为:

（1）软起动器机柜的入口和出口模式为底部入口和底部出口，并且输入电源线连接至真空接触器的输入连接器。

（2）电动机的接线连接到控制柜中标有U，V，W的接头上，并且接头上必须覆盖绝缘套。

（2）控制框图

QB-H系列软起动器的控制框图如图2-11-3所示。有关安装和接线，请参见表2-11-1。

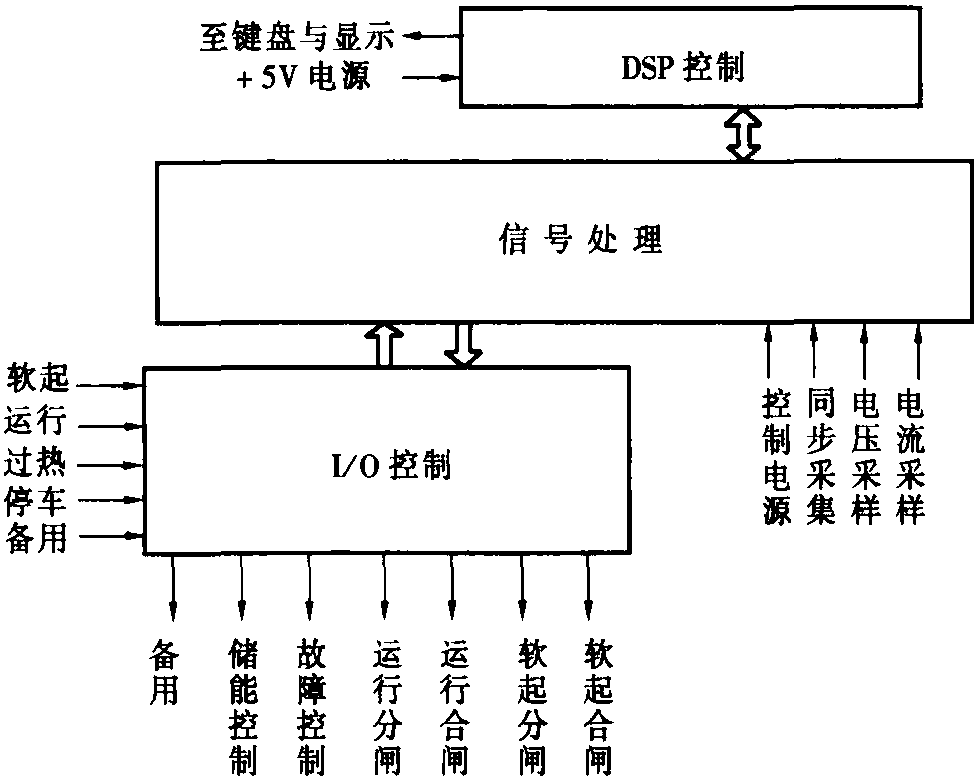

图2-11-3 QB-H系列软起动器控制框图

表2-11-1 QB-H系列固态软起动器控制端子

端子号123456789101112131415161718说明L待机N待机3待机2待机输入电源

AC220V

输入电源

AC220V

控制器电源L

（公共端子）

控制器电源N

（公共端子）

终端号1920212223242526272829303132说明2123252729313345493GRI3BYI故障

继电器

设备

照明

显示屏 储能

控制

风扇

控件

本地

软启动

测试

运行 失败

检测

信号

停止 开关柜

互锁

备份

（检测）

备份

（检测）

注意端子号19到26与控制器电源N（公共端子）一起构成电路。
