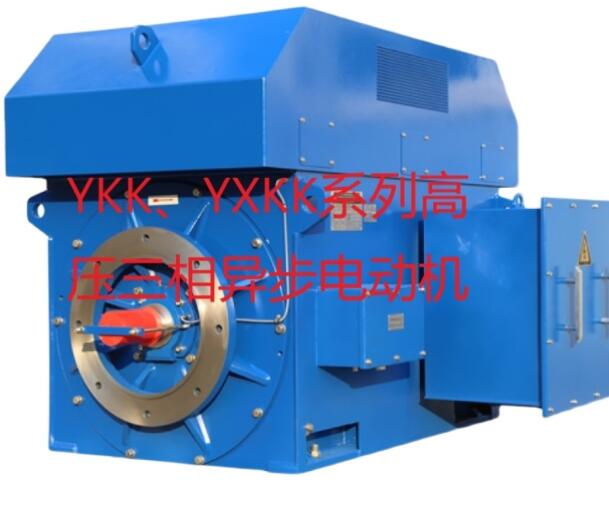

YXKK高效率高压三相异步电动机 6kV/10kV

一、YXKK系列6KV(6000V)高效高压电动机的概述 电动机的高效高压电动机,YXKK6KV/10KV系列是根据国家针对中小型异步电动机的目标能效法规,进一步开发出大,高压电动机的节能设计,并且能
产品详情

一、YXKK系列6KV(6000V)高效高压电动机的概述

电动机的高效高压电动机,YXKK6KV/10KV系列是根据国家针对中小型异步电动机的目标能效法规,进一步开发出大,高压电动机的节能设计,并且能源效率标签符合国际能源效率标准IEC60034-30。

YXKK系列6KV(6000V)高效高压电动机的功率水平,安装尺寸和公差与国家标准GB/T755“旋转电机的分类和性能”国际电工委员会标准1EC34-1“旋转电机的分类和性能”以及GB/T13957和机械行业标准JB/T7593,JB/T10315、1,JB/T10315.2。在电气性能方面,基于上述标准,效率值降低了20%,其他电气性能符合上述标准的要求。

根据GB/T4942、1和IEC34-5“保护级别”的标准,电机外壳的防护等级为IP23,IPW24,IP44和lP54。旋转电机外壳”。四种类型。

根据GB/T1993和IEC34-6“旋转电动机冷却方法”的标准,电动机冷却方法为IC01,IC81W,分别为IC611和IC616。如果用户需要,则可以单独提供其他冷却方法。

电动机的结构和安装类型为IMB3(带支腿的水平轴),符合GB/T997和IEC34-7“电动机的结构和代号”安装类型“法规”。

二、YXKK系列6KV(6000V)高效高压电动机的优点

1.优化的电磁设计减少了定子的铜损耗

采用先进的绝缘结构技术,可有效提高穿孔板的利用率,合理选择槽型可增加穿孔率。铜线的导电截面积;

使用先进的设备和技术来控制线圈的制造,从而减小绕组端部之间的间隙并减小绕组的阻抗定子的

2.减少转子损耗

转子电动机铸铝采用高纯度铝锭,并采用先进的铝铸造工艺来减少和消除细条的出现和收缩,从而大大降低了转子的强度,从而降低了转子的强度。减少转子铝的消耗;

铜杆转子导杆和端环均用中频镀银铜电极钎焊,以确保可靠的焊接,降低焊接处的接触电阻,并使电动机处于最佳状态。

3.减少铁损

软件设计使用有限元分析,合理分配电动机的磁负载,以使电动机以最佳状态运行。

使用高质量,高磁导率和低损耗的冷轧硅钢板来减少磁损耗。

提高冷冲压设备的精度并减少定子和转子冲压产生的毛刺;使用先进的层压技术可有效控制层压板的质量并减少涡流损耗。

4.减少机械损耗

轴承采用深沟沉重球。轴承同时满足径向载荷能力和轴向力。其良好的轴承润滑结构减少了摩擦损失。

在气路设计中,我们分析了流场和温度场的数值并优化了气路的结构采用空气和风扇设计,使风扇的法向矢量最佳,相同面积的风量和叶片压力最佳,从而降低了风扇的机械消耗。XimaMotor官方网站:http://www.xiansimo.com

5.减少浪费的耗电量

定子接线采用先进的接线方案,以减弱合成磁场中的高次谐波,并减少由高次谐波引起的附加损耗。

在转子的表面进行了特殊处理,以进一步减少散射损耗。

6.绝缘系统

三.6KV高效高压电动机(6000V)YXKK系列适用范围

该系列电机采用各种绝缘系统,具有改善的性能,tg和-电压特性,tg和-温度特性。弯曲强度,击穿电压测试和热老化电老化测试表明,该系列电机的绝缘系统已达到一流水平。绝缘层由优质云母带,环保树脂浸渍而成,每个线圈的生产过程均在CNC绕线机,膨胀机和胶带机上完成,最后由VPI处理。因此,绝缘性能可靠,机械强度好,并且耐湿性强。

YXKK系列6KV(6000V)高效高压电动机可用于驱动各种通用机械,例如压缩机,风扇,泵采矿和机械行业中的水,切割机床,运输机械和其他机械设备。它被用作各种采矿公司的主引擎,例如石化工业和发电厂。用来驱动大惯性矩的电动机,例如鼓风机,磨煤机,L型车钢结构机械,绞车,破碎机,输送机和其他机械,在订购并签署技术协议时必须提供相关的技术信息。用于特殊的发动机设计。选择派生系列的特殊电动机以确保电动机的可靠运行。
