超速保护装置是如何起到保护作用的(超速保护装置)

　　偶尔，当女士去生产线时，她发现总装配线上的工人正在讨论一些事情。最近，她发现技术人员正在培训冶金电机变频调速吊装和超速开关安装的方法和注意事项。

　　当有人有时间问沈女士为什么要安装超速开关时，沈女士欣然回答，并借机讲解了变频调速吊装和冶金电机的常识。

　　如今，随着电力电子器件和智能模块技术的发展，大部分起重机厂家的产品系列都被变频电机驱动取代，超速保护开关的应用也非常普遍。

　　超速保护开关

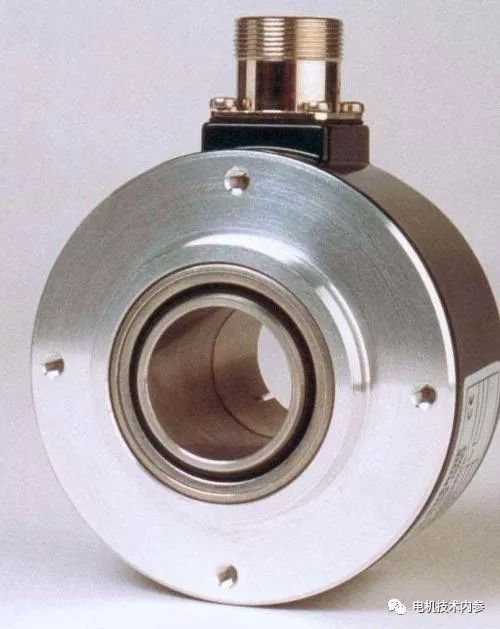

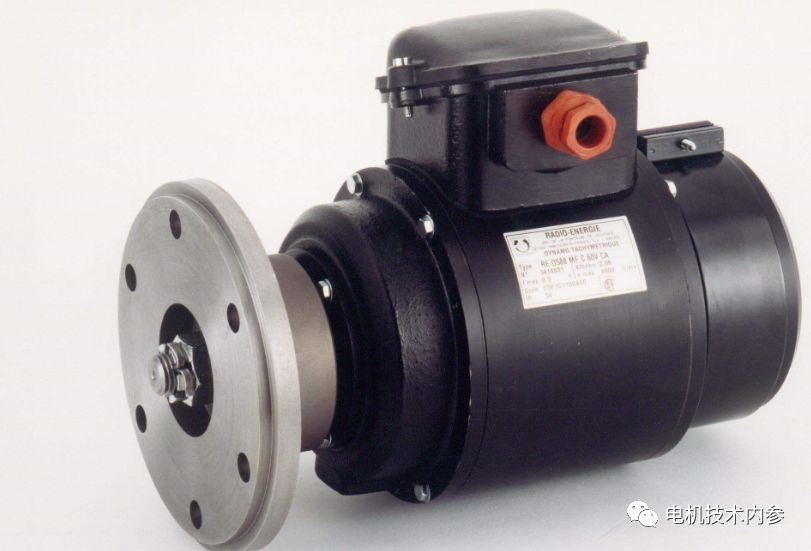

　　超速保护开关是一种超速保护装置，最初应用于DC电机失磁保护，以避免失磁引起的失控事故。随着YZP、YVF、YTS等变频电机的普及。超速保护开关已成为制约旋转机械、起重吊装系统等安全保护装置的理想速度控制装置，并与DC测速发电机和编码器组合形成速度信号产生和控制系统。

　　还有老式的超速开关。

　　老式超速开关的结构比较简单。输入轴随电机旋转。当电机转速达到超速开关动作值时，离心锤触动常闭触点断开，常开触点闭合，但离心锤需要手动复位开关。同样，新超速开关的输入轴也随电机转动，超过设定转速，离心锤触常闭触点断开，常开触点闭合，主电源断开，电机转速下降;当电机转速回落至安全转速时，离心锤自动复位，接通主电源，电机恢复正常运行。

　　超速开关实例及应用

　　自动复位超速开关的结构原理

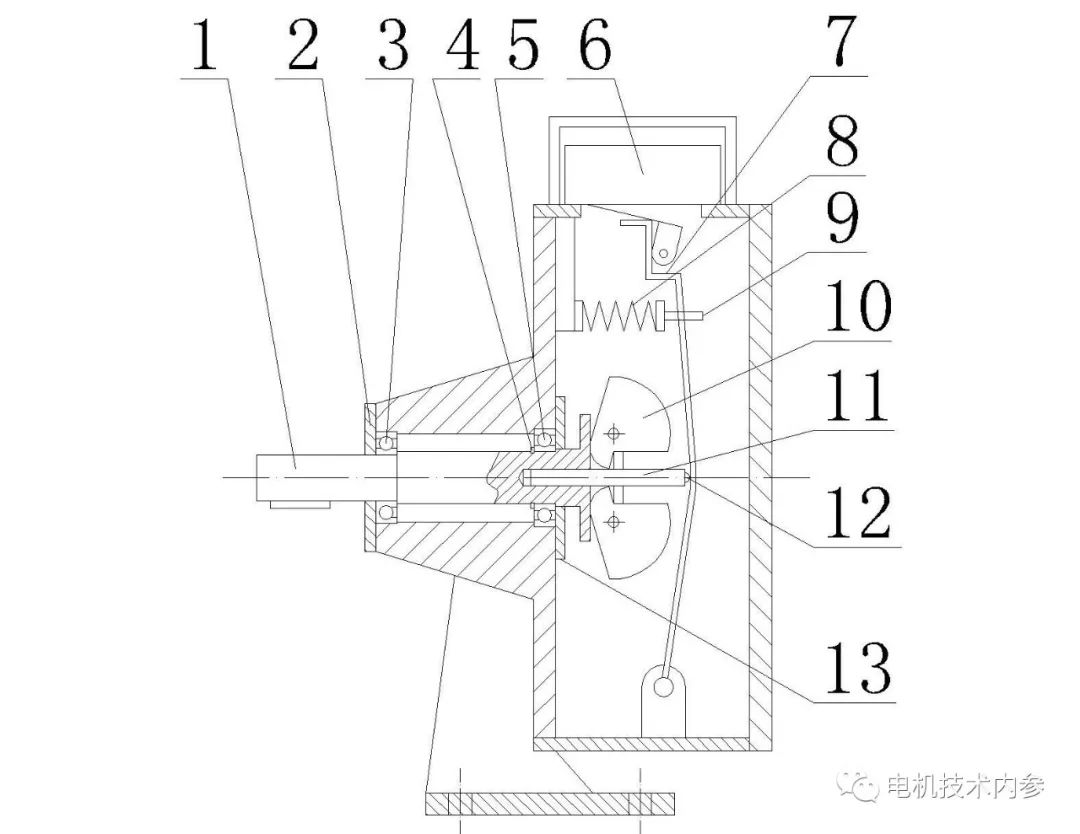

　　图1是自动复位超速开关的结构图。开关轴1的左端伸出外壳，并配有一个平键，与受控机器或电机相连。主轴1由两个轴承3和5支撑，并且主轴的右端设置有重物10和导杆11。用螺钉9调节弹簧8的预载可以调节开关的工作速度。当被控机器或电机的转速由于某种原因突然上升，达到触点的转速时，重物10克服弹簧力，在离心力的作用下推动导杆，导杆推出调节板7，再推出微动开关6，使触点移动，完成断路任务。当受控机器或电机的速度低于预期值时，调节板将回到原位，微动开关将在弹簧力的作用下复位。导杆11的头部装有钢球12，调节板7通过热处理进行表面硬化以提高耐磨性。

　　图1

　　应用示例

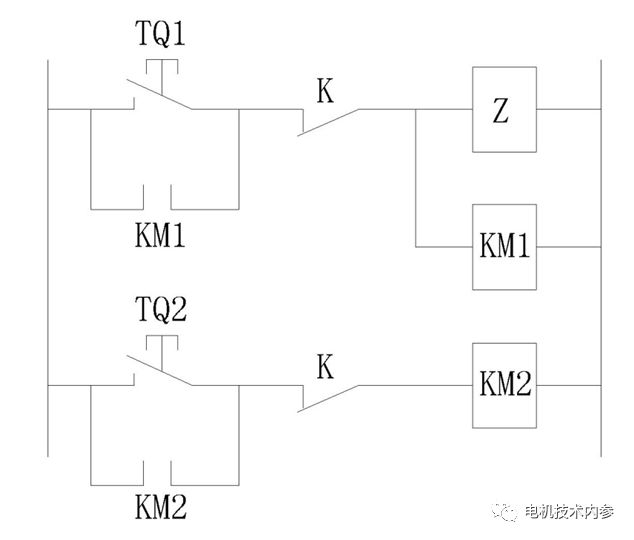

　　图2是应用于起重机超速保护的自动复位超速开关的电气原理图。按下按钮TQ1，KM1接触器通电自锁，制动器持续通电接通(吊车电机必须断电，表示非制动)，再按下TQ2，主接触器KM2通电自锁，电机工作正常。当速度超过设定值时，超速开关常闭触点K断开，电机切断，制动器切断。该电路可以代替手动复位超速保护开关。

　　图2

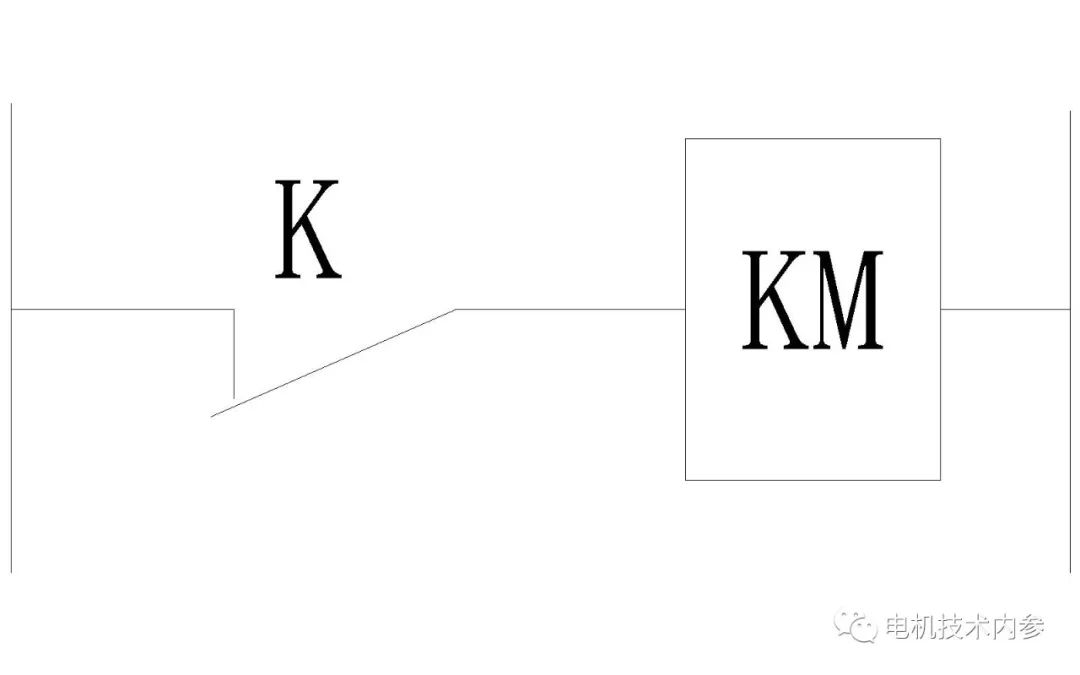

　　图3是一般受控机械超速的例子。

　　图3

　　电机超速时，超速开关常闭触点K断开，主接触器KM线圈断电，电机断电减速。当转速低于要求值时，超速开关触点自动复位，主接触器重新连接，电机继续通电。
