电机接触电流的要求和检测

根据GB14711 《中小型旋转电机安全通用要求》，当人或动物接触到设备或器材的一个或多个可接触的部位时，流过其身体的电流就是接触电流，也称为漏电流。

电机应具有良好的绝缘性能。正常运行时，电机的接触电流或泄漏电流不得超过规定值。GB14711规定了中小型电机接触电流的限值和测量方法；GB12350规定了小功率电机漏电流的测量方法。

电子产品的接触电流

对于不同结构的电子产品，接触电流的测量有不同的要求，但一般来说，接触电流可以分为三种：对地接触电流、表面对地接触电流和表面间接触电流。

对地接触电流是供电网络产生的漏电流，通过或穿越绝缘层，流入保护接地导体。

地对地接触电流是指在正常使用过程中，通过外部导电连接而不是保护接地线，从操作者或患者可接触的外壳或外壳部件(应用部件除外)流入地面或外壳其他部件的电流。

面对面接触电流是正常或单一故障情况下，设备与地面之间没有连接的任意两点之间的泄漏电流。电流流经人体后，从设备的一部分流向设备的另一部分。

中小型电机接触电流的测量与测试

接触电流下限。根据GB14711，电机在工作温度下的接触电流应3.5毫安.

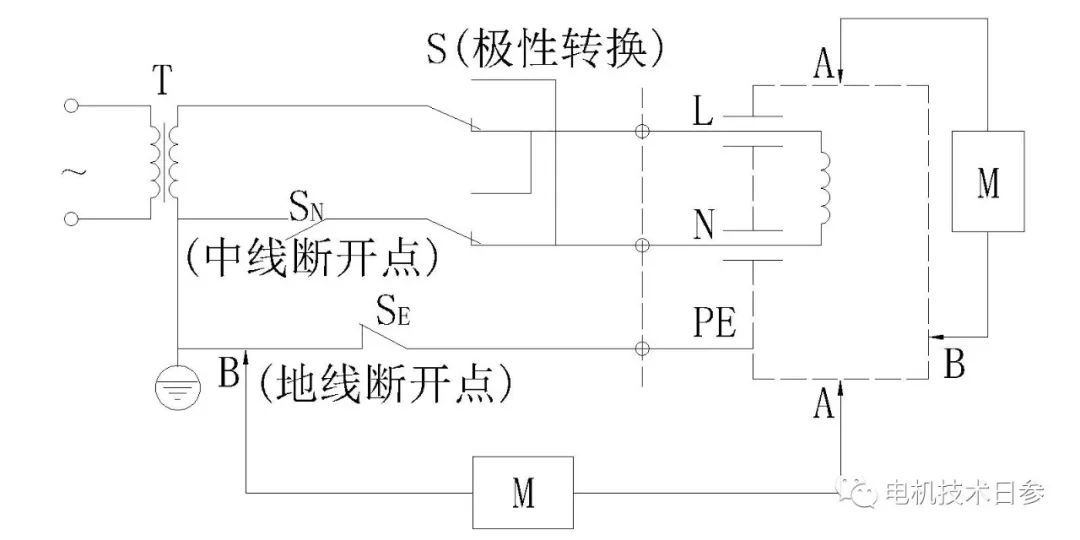

接触电流测量接线。单相和三相中小型交流电机的测量接线分别见图1和图2。图中的m电路如图3所示。

图1

测量期间电机的状态。接触电流应在电机热试验后测量。测试电源电压为电机最高额定电压的105%，测试电源频率为电机的工作频率。

图2

测试压力位置和测试方法。接触电流应在电机上同时易于接触的金属部件之间以及电机上易于接触的金属部件和地面之间进行测量。

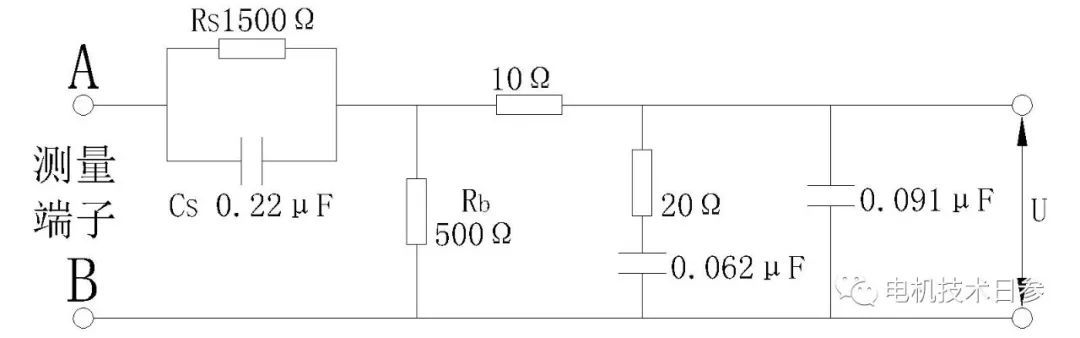

图3

(1)对于单相电机，电机绕组的两端应依次切换到电源的不同极性

(使用开关s)，并测量断开保护接地(使用开关SE)和中性线(使用开关SN)时的最大接触电流。

(2)对于三相电机，轮流断开任何一相(使用开关S1、S2和S3)并断开保护接地(使用开关se)，并测量最大接触电流。

(3)测量时，电机应与地面绝缘。测量电极是一根测试棒，每次连接A端电极都要先接地，然后依次连接到彼此可接触的部位进行测量。

小功率电机接触电流的测量与测试

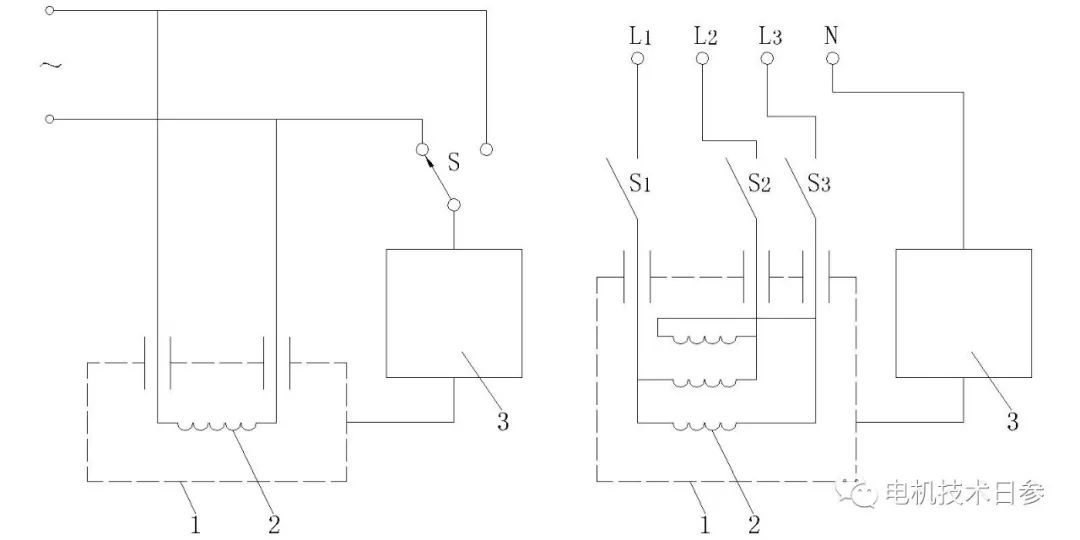

测试接线测试接线如图4所示

当条件满足时，应在热试验后进行试验。测试时，电机的额定电压为1.06倍，其运行方式由产品标准决定。电机应与地面绝缘。

图4

试验时，对于单相电机，开关s应切换到不同极性的电源；对于三相电机，开关S1、S2和S3中的一个应依次打开，另两个应关闭以测量最大泄漏电流。

低资格标准。电机的漏电流不应过大，其最大限值应由被测电机的技术条件规定。
