如何用B法(投入产出损失分析法)确定电机效率

方法b称为“投入/产出损失分析法”，是电机通过节能认证时所需的效率测试方法(主要针对产品能效限定控制要求，GB18613标准有规定)。沈女士今天将和你就B法测试进行交流。

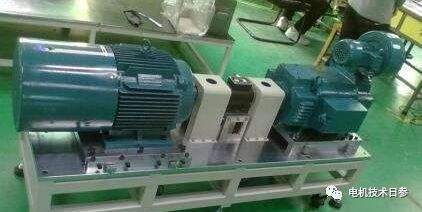

B法测试相关说明

用B法计算效率时，需要在额定电压和频率下进行直接负载试验和空载试验，获得几组输入电流、输入功率、输出功率(或转矩)、转速、铁心损耗和机械损耗值，然后对相关试验值进行相关修正，计算修正后的输入功率和输出功率。最后，将输出功率与输入功率进行比较，计算每个测试点的效率，绘制效率与输出功率的关系曲线，并在该曲线上找到额定输出功率下的效率值。

通常利用计算过程中得到的额定电压和频率的相关数据，在与上述效率曲线相同的坐标系中绘制输入电流、输入功率、输出转矩、转差率(或转速)和输出功率的关系曲线，称为“电机工作特性曲线”。

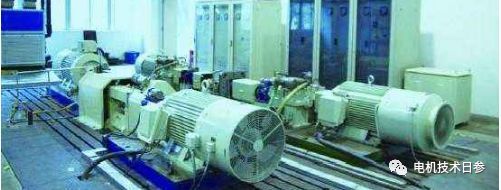

所需数据的来源和处理

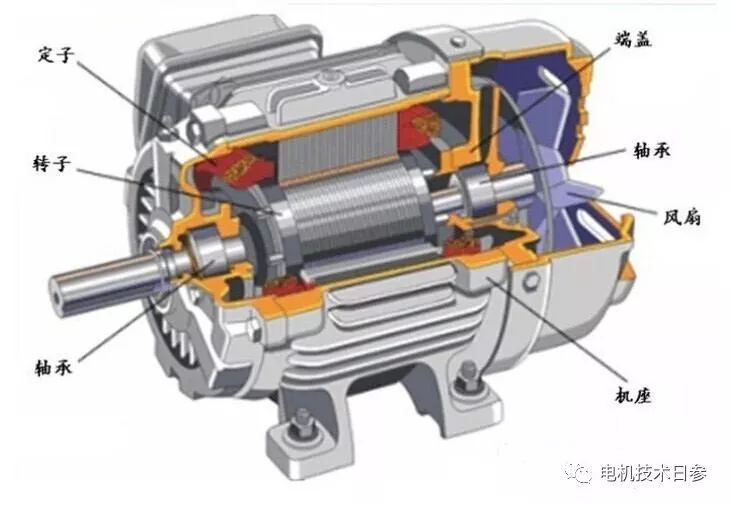

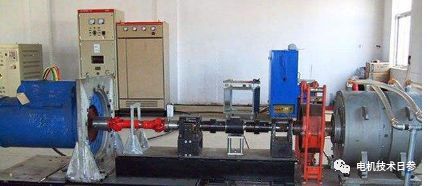

采用这种方法时，关键是要获得额定电压和频率下几组不同负载下的五种损耗值，即定子铜损耗、转子铜损耗、铁芯损耗(简称“铁损”)、机械损耗和杂散损耗。

低定子铜损耗Pu1

定子铜损的Pcu1由公式(1)计算，修正为环境温度为25时的值。热试验后应立即测量定子电阻RN；N为绕组热温度；t是热状态下的环境温度；k为常数，铜绕组取235。

低转子钢损耗Pu2

转子钢损耗Pu2由公式(2)计算。滑动被校正到指定的温度。

Pcu2=s(P1-Pcu1-PFe) ……………(2)

低铁芯损耗PFe

在方法b中，铁芯损耗PFe通过空载试验获得。它被认为是一个只与定子电压有关的量。负荷试验时，定子电压始终为额定值，因此认为各电流点的铁心损耗不变。

B1法认为，铁心损耗主要与定子电压有关，也与定子电流和输入功率有关。首先利用定子电流l1、定子绕组电阻R1和输入功率P1，根据下面的公式得到一个电压，然后通过空载试验的相关曲线得到Ub对应的铁心损耗。

根据GB/T 1032，Ub按公式(3)计算：

在公式(3)中

U——负载测试期间的定子电压(v)；

I1——负载测试期间的定子电流(a)；

Rt——定子绕组温升稳定时的DC电阻()；

P1——负载测试期间的输入功率(w)。

根据上述内容和cos2sin2=1的关系，可以得到公式(4)的简化公式。

机械损失Pm

机械损耗Pm是通过空载试验得到的，是一个与转速有关的量。负载测试时，各电流点的转速变化不大，可以考虑作为一种测量。

低杂散损耗Ps

投入产出法测算，线性回归曲线确定。

以上非官方内容仅代表个人观点。
