伺服电机与plc接线图(台达伺服驱动器和伺服电机接线图)

首先，该型号的伺服驱动器的额定功率为750W，输入电压为单相220V，并且伺服电机对也使用750W功率。两者之间的连接非常简单，可以根据安装手册和手册中的接线要求进行连接。

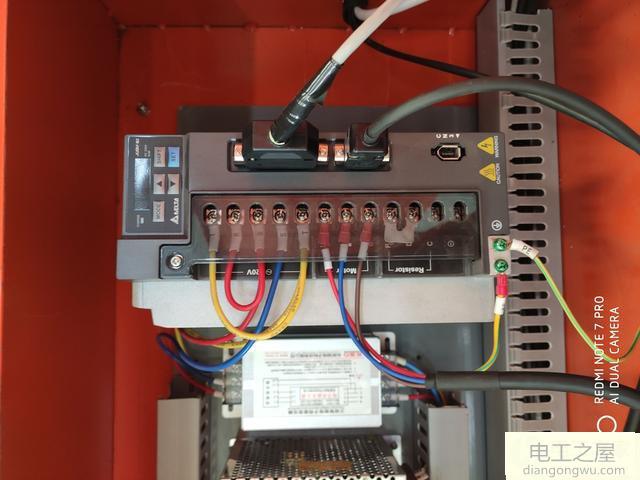

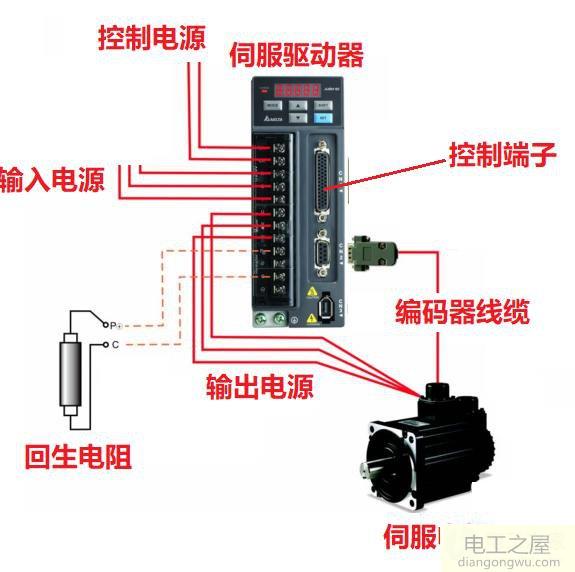

伺服驱动器应根据驱动器手册中的外围设备接线图使用与（1）电源紧急停止控制相对应的单相交流电源来连接控制电路电源。根据提供的型号，主电路输入端子可以连接到三相220V或单相中，并且三相380V电压需要变压器转换。 （3）输出功率如下。伺服电动机接线，总共4根电线U（红色）V（白色）W（黑色）FG（绿色）连接到电动机的三相输入。 （4）编码器连接器，出厂时通常连接到端子。如果损坏，则必须按照手册中的端子定义进行连接。这些项目必须连接。根据需要确定其他的再生电阻，并根据伺服电机的控制模式（例如脉冲+方向控制的位置模式，速度和转矩模式）对控制端子进行接线。
