电机倒顺开关接线图(电动机倒顺接触器接线方法)

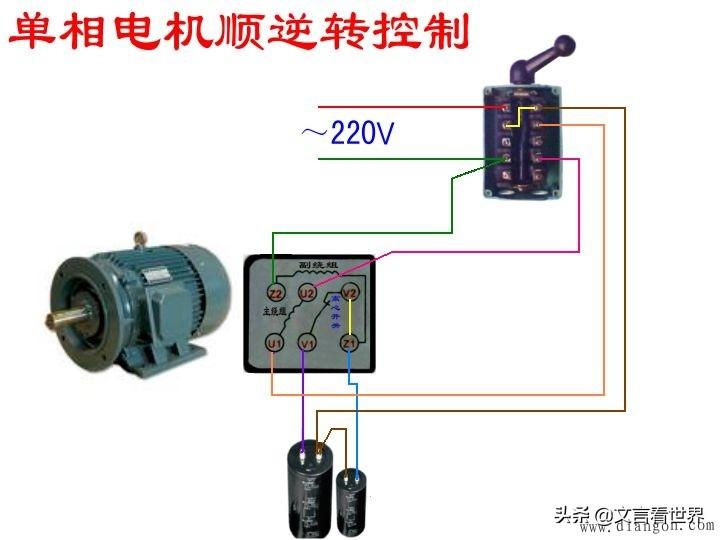

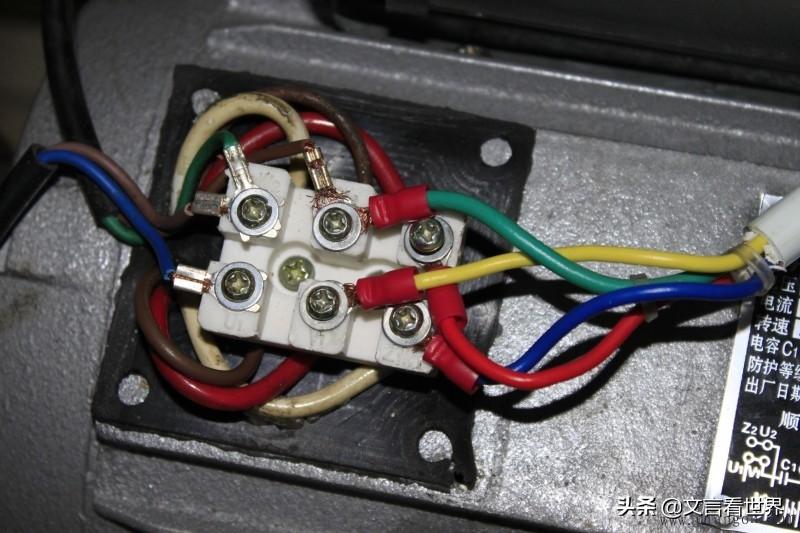

两相电动机一般有两种情况。如何区分它们？只要打开电机上方的接线盒，就能看到有6个端子，4个端子上分别接了两个小铁片。这4个端子是我们要连接的端子，另外两个端子没有用小铁片连接。没有小铁片的端子是我们区分两种电机的关键。现在让我们看看如何区分和连线这两种情况。区分之后，只需要根据相应的情况进行布线即可。

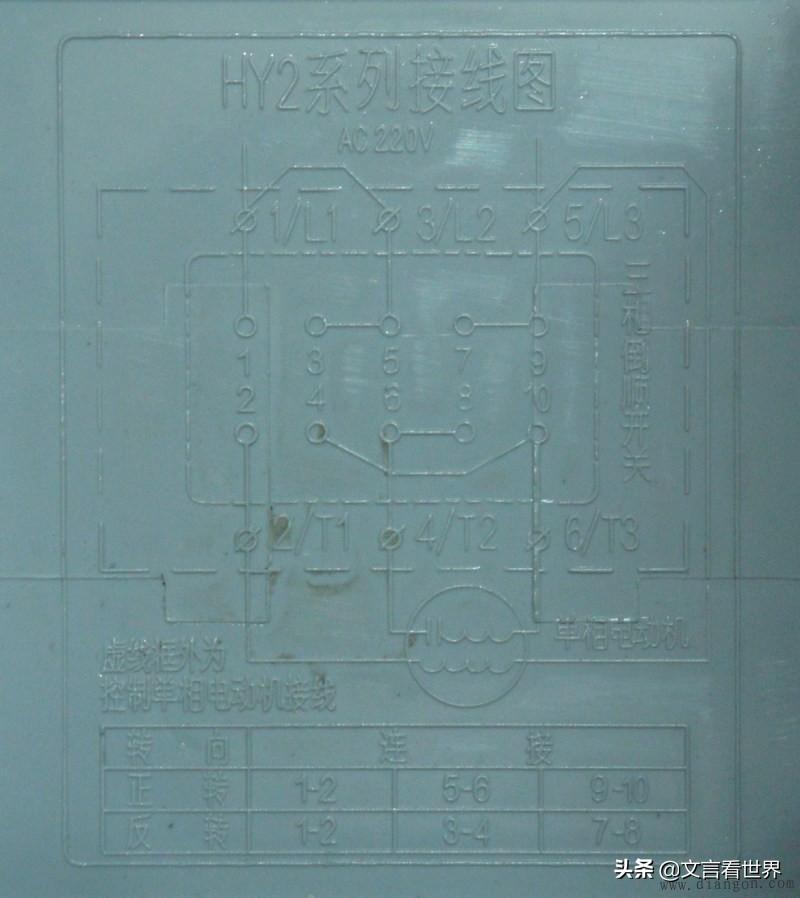

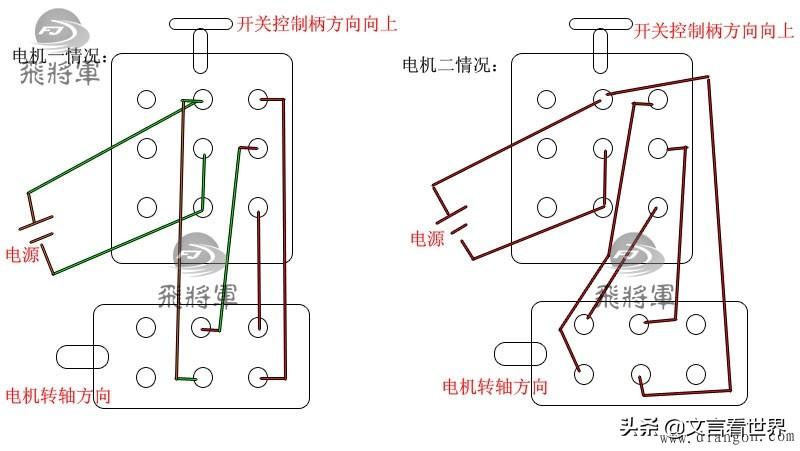

情况一：观察另外两个没有用小铁片连接的端子是在电机前端(转轴方向)还是在电机后端(风扇方向)。如果立柱在转轴一侧，请按照图《电机一情况》所示的220v单相电机反接方法连接；

情况二：小铁没有接的端子在风扇方向的那一侧。请按照《电机二情况》的接线方式连接。接线时，电机端子处的小铁片需要拆除。

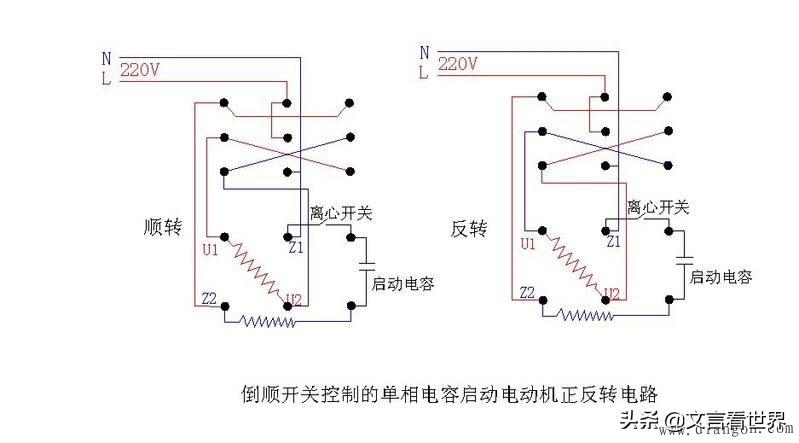

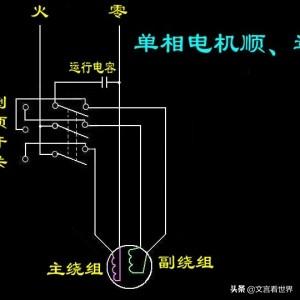

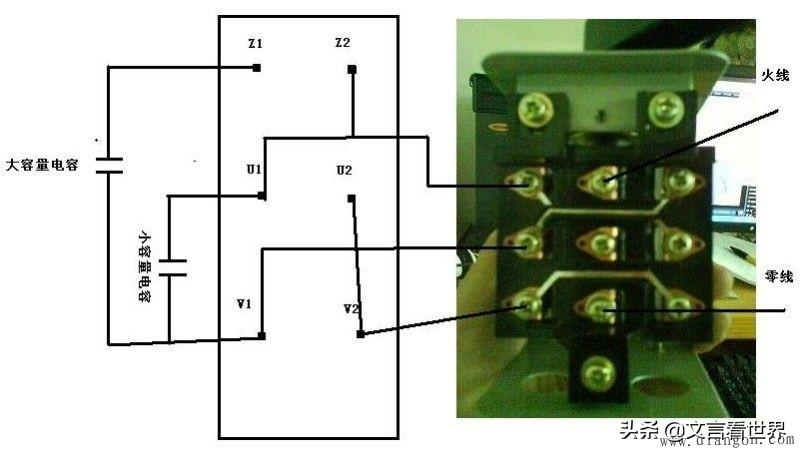

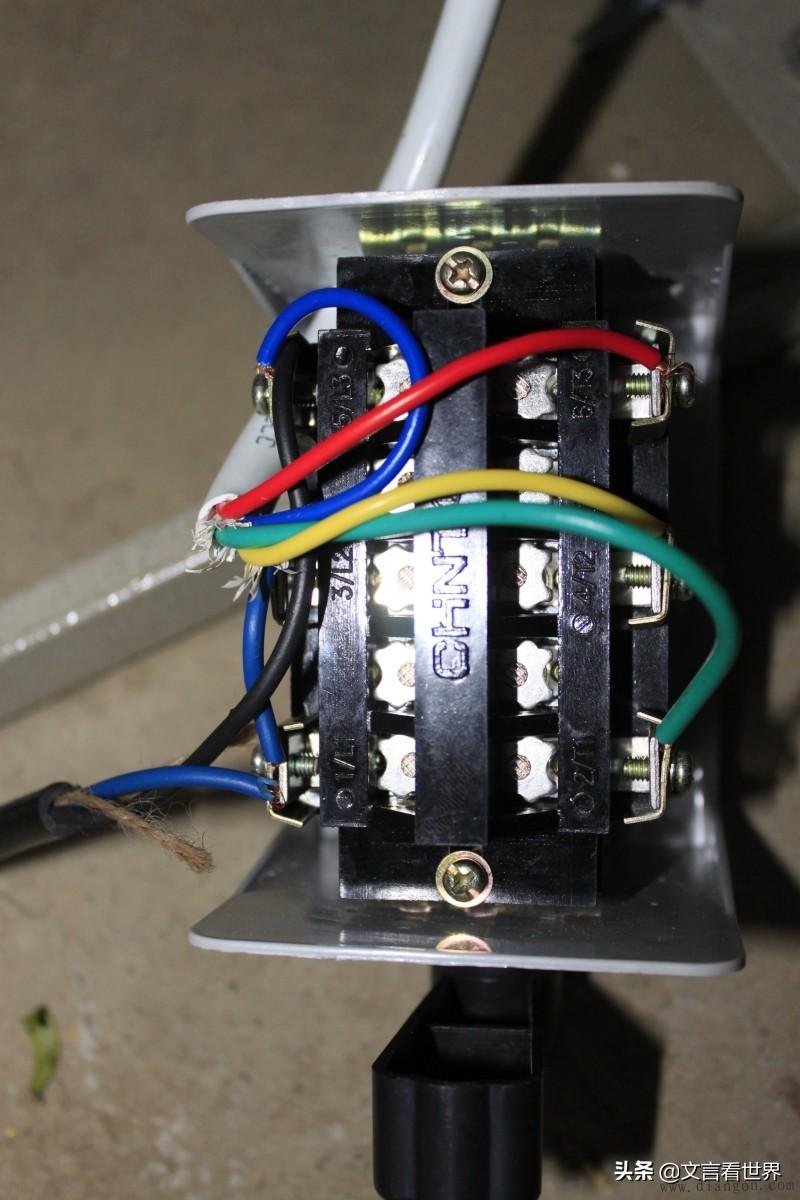

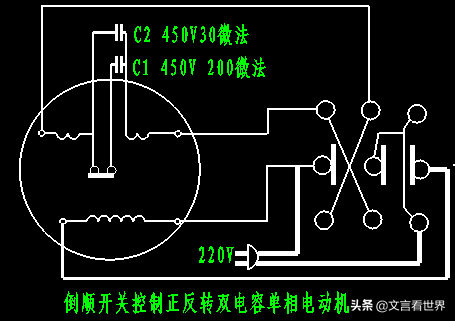

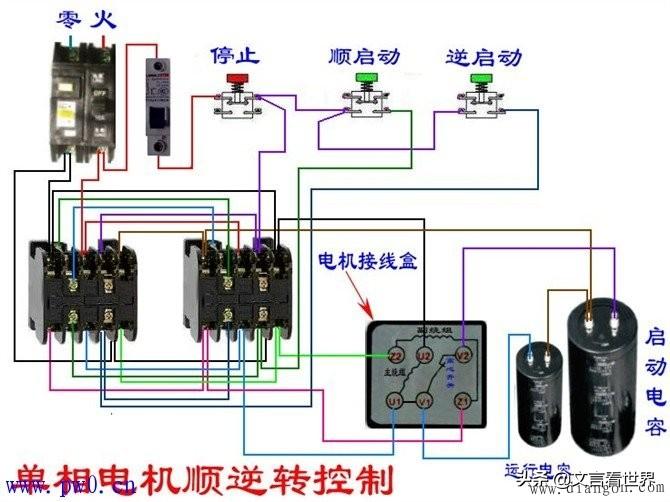

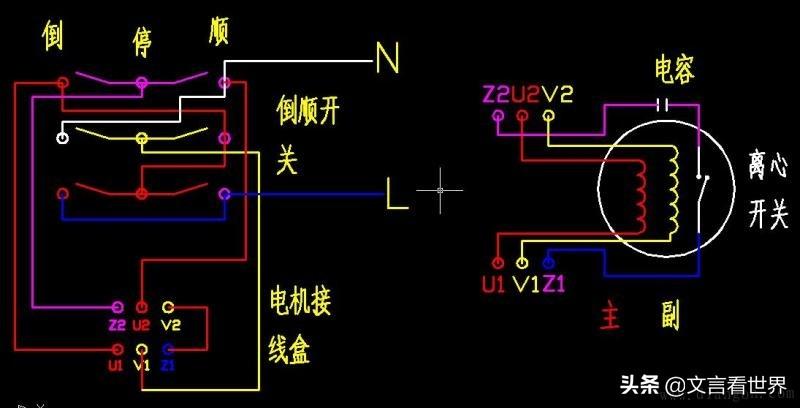

注意：这个图是一个简单的接线方法。上面的9个点是反转开关，接线时开关手柄朝上。下面的六个点是马达，马达的旋转轴在左边。一般电机接好后，双向试一试。如果电机有异常，要注意随时拔掉。加：注意安全！

A/B/C是电源进线。

D1/D2/D3是电源插座可以通电的设备。
