绝缘材料的特性和编号规则

发布日期:2021-07-28 08:09 浏览量:
分享新闻:

绕组的可靠性和使用寿命在很大程度上取决于绝缘材料的性能。绝缘材料性能的基本要求包括电气性能、耐热性和机械性能。绝缘材料的电气性能由女士在之前的推文中做了简要介绍。今天我们总结一下它的耐热性和机械性能,简单介绍一下它的编号规则。

绝缘材料的耐热性

由于电机在运行过程中不可避免地会因损耗而发热,所以所用的绝缘材料必须具有良好的耐热性。绝缘材料的耐热性直接决定了电机的允许温升。根据耐热绝缘材料分为七个等级,每个耐热等级对应一定的极限使用温度。在此温度下,可以保证绝缘材料的长期使用而不影响其性能。此外,绝缘材料应具有良好的导热性和较大的热容量。大型电机线圈往往希望绝缘材料的线膨胀系数能接近导电材料的线膨胀系数,以避免热胀冷缩时绝缘断裂。

绝缘材料的机械性能

线圈和绕组的绝缘将受到缠绕、成型和散装包装过程中以及电机运行时各种机械应力的影响。因此,要求保温材料具有相应的力学性能,如抗拉强度、抗压强度、抗弯强度、抗剪强度、冲击强度等。如果绝缘材料的机械性能差,由于机械力的影响,电性能很容易显著降低。对绝缘材料还有一些其他要求,比如吸湿性低;耐酸、耐碱、耐油性能好;不含酸或其他易电离物质;并且加工方便。

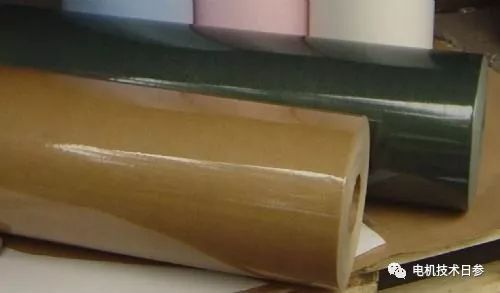

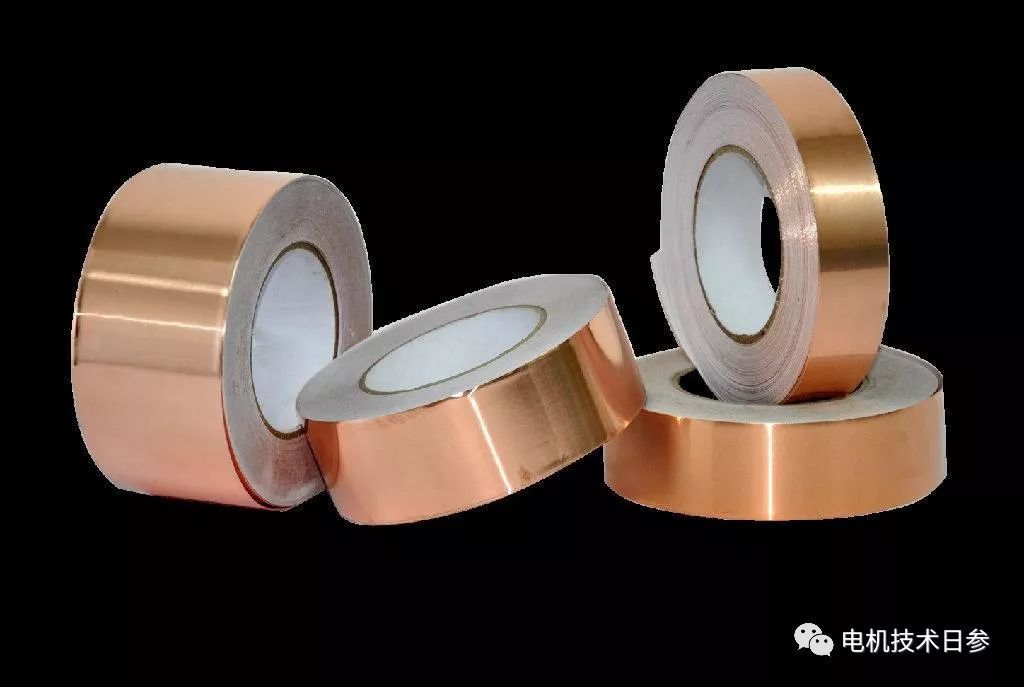

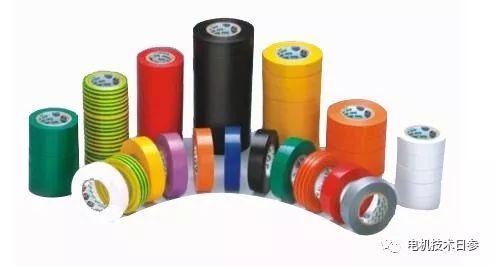

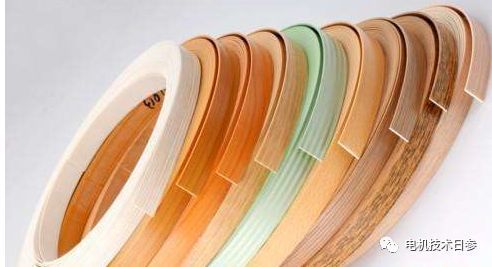

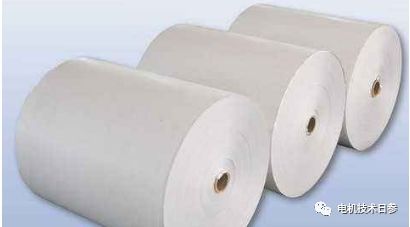

常用绝缘材料

绝缘材料按化学成分可分为有机材料和无机材料。有机绝缘材料应用广泛;无机绝缘材料,如云母、玻璃、石棉等。通常与有机绝缘材料结合使用,以克服其机械性能的弱点。

材料编号规则示例

为了便于管理和选择,各种保温材料统一编号,如1032、2432、3280等。四位数字的含义如下:第一位数字表示绝缘材料的分类。1——代表绝缘漆、树脂和胶水;2——代表绝缘浸渍纤维;3——表示绝缘层压板;4——代表绝缘塑料;5——代表绝缘云母产品。

第二位数字表示同类材料的不同品种。,等第一类材料,0和1代表浸渍漆;2表示覆盖油漆。再比如,在第二类材料中,0、1、2代表棉纤维漆布;4和5代表玻璃纤维漆布;6表示半导体漆布和胶带;7表示油漆管道;8表示薄膜;9表示薄膜产品。第三位数字表示材料的绝缘耐热等级。是133,354年;2——E类;类别3——B4——F类;5——H类;6——C类。

最后一位数字表示材料序号,以表示同类绝缘材料在配方、成分及性能上的差别,, 1032、1031等属于乙类绝缘浸渍漆,但1032是三聚氰胺醇酸清漆,1031是丁基酚醛醇酸清漆。常用的绝缘材料有很多,它们独特的绝缘性能也在不同的应用中凸显出来。我们将在下面的推文中介绍这方面。以上非官方内容仅代表个人观点。
