为什么电机引线的固定这么重要?
电机引线是实现电机与电源连接的关键部件。根据额定电压、额定电机和电机的使用环境,将详细规定电机引线的导电面积、绝缘结构、耐热性和耐腐蚀性。有些电机引线是在绕组浸泡干燥后连接的,有些是在绕组与绕组一起浸泡干燥前连接的。不同的生产加工工艺对引线的要求不同。绕组浸在一起烘干,对引线的要求相对较高。导线必须能够承受一定温度下绝缘漆的腐蚀。

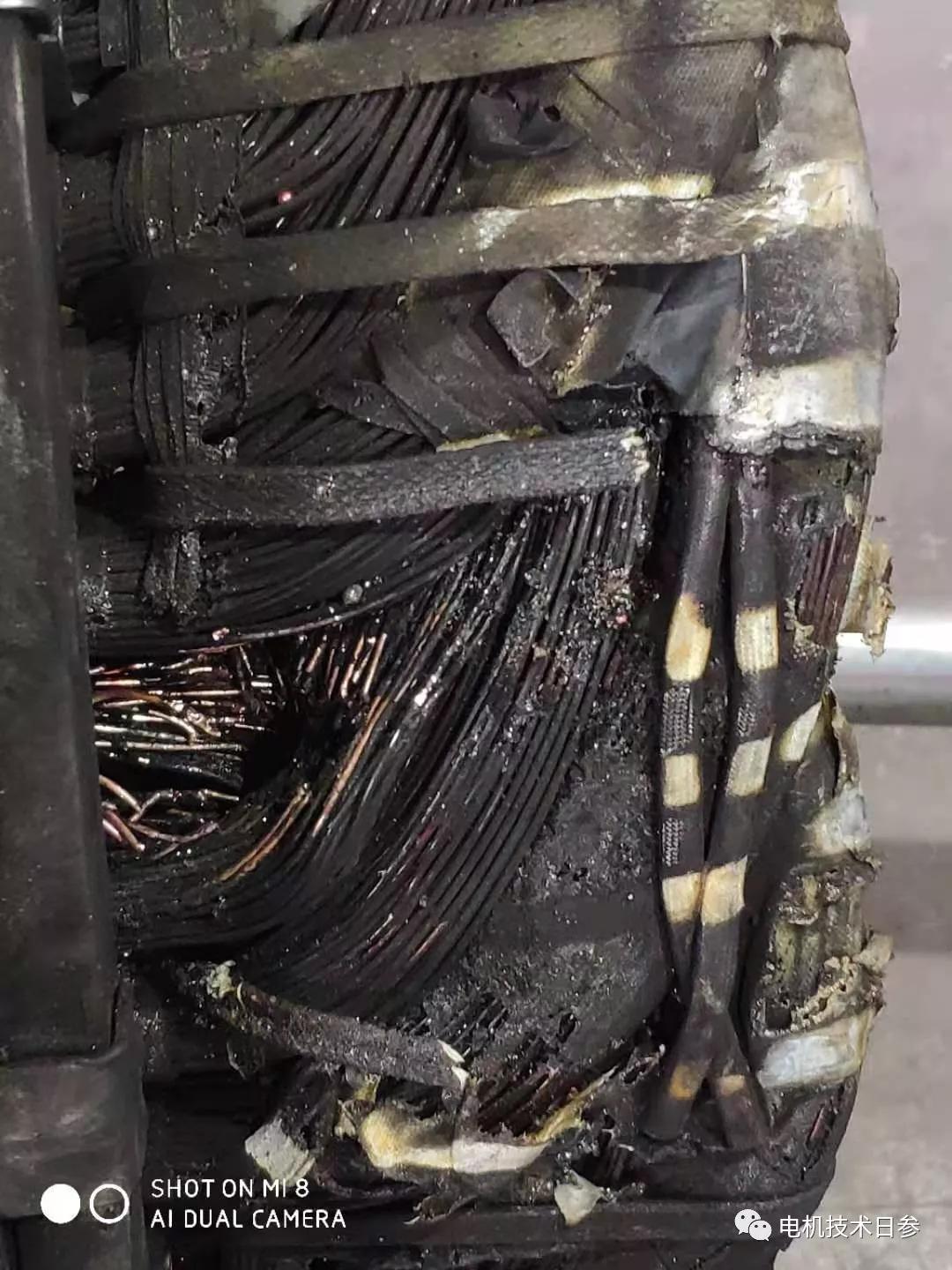

此外,框架的引出和在框架内腔的固定都是关键的质量控制要求。例如,在导线的出口处,必须有绝缘保护,以防止导线损坏。导线穿过机架内腔时,应可靠固定,防止电机运行引起振动,导致导线损坏,造成电气故障。
标准对于电机引接线的规定内容解读
GB14711是中小型电机的通用安全要求,规定了电机引线的安全性能。
1基本规定
如果电机有电源线(也就是我们常说的引线),或者为了方便与其他设备连接,提供了一根伸出电机底座的引线软电缆和一个必要时用于连接电源线的插头,则电源线和插头应符合产品相关标准的规定或该类设备相关标准对电源线的要求。该要求包括电缆的导电面积、绝缘结构、电压等级和耐腐蚀性;以及与其连接的端部配件的性能和尺寸要求。
2接地要求
根据标准,除非不要求接地,否则这些柔性线束中应该有接地导体。用于接地的引入线(包括末端)应具有不同的颜色或标记,以便于区分。当然对接地线还有其他要求,比如接地螺栓的截面积和直径。
3电压等级要求
与电机相连的软电缆的额定电压不得低于电机的最大工作电压,其载流量应至少等于服务因数的负载电流或125%的满载额定电流,以较大者为准。本条要求同时规定电机连接线的导电截面和工作电压;标准规定,软线绝缘应能承受电路的工频耐压试验。
4引接线的固定和防护要求
标准规定,除了其他消除可能产生的张力的措施,或者引入的软电缆没有暴露在电机中,软电缆的引出端应设置绝缘保护层和夹紧装置,以防止外部张力传递到内部布线,防止软电缆(电源线)旋转或位移造成的事故。这一要求在许多电机厂没有得到很好的实施,由此产生的电气故障也很常见。标准还规定,应采取措施,防止引接软电缆退入电机内部。这也是对于电机引接线的固定和限位问题.
5固定装置的绝缘和强度要求
用于夹紧和固定引入柔性电缆的夹紧装置应由绝缘材料制成。如果使用金属材料,应提供绝缘衬里,以防止铅绝缘外皮损坏并导致接地故障。用于连接柔性电缆的夹紧装置应能通过规定的拉伸和扭转试验,并且不会损坏。
6过线空间的要求
引入柔性电缆不应强行穿过入口孔,以防止绝缘损坏。这不仅是电机设计的细节,也是制造过程中零件表观质量控制的重点。

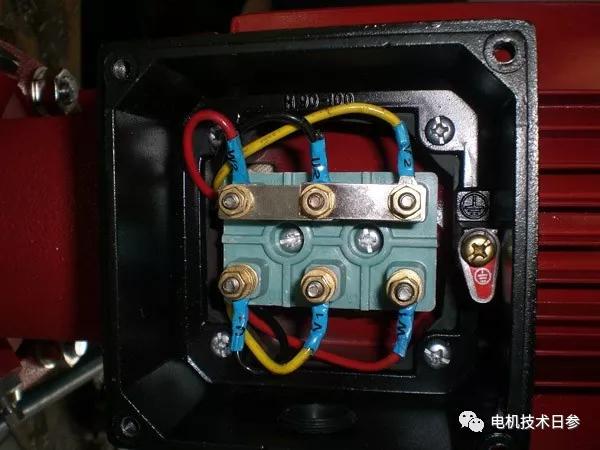

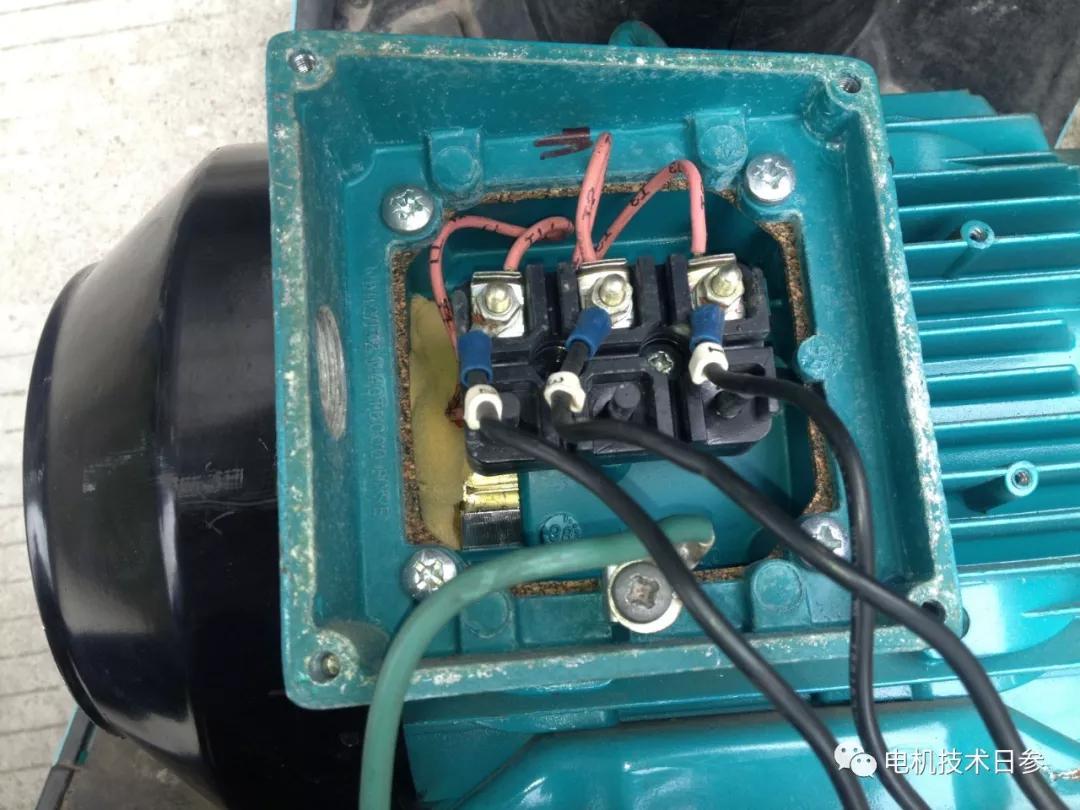

7接线盒内的布线要求
在电机接线盒中,用于现场布线的分散引线电缆的自由长度应至少为150毫米。这一要求在电机的生产过程中没有得到很好的控制,大多数情况下是短暂的。电机运行过程中一旦出现连接端质量问题,连接固定就无法再完成。
本文只是Ms参考实际问题对标准要求的粗略解读,标准只是定性规定。怎么
