电动机星三角启动基本原理文图详细说明

发布日期:2021-04-20 09:51 浏览量:
分享新闻:

相关电动机星三角的运行基本原理,电动机星三角启动方式 的启动全过程,交流接触器与刀闸、隔离开关、时间控制器间的路线电线接法,很感兴趣的电焊工盆友参照下。

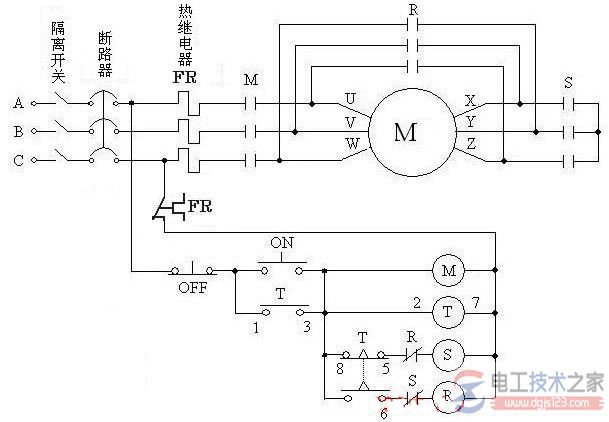

电动机星三角启动电路原理图

电机星三角启动

电路原理图

这类Y-Δ(星三角)启动方式 ,目地是减少启动电流量,减少对电力网及共电气设备的伤害,这一方式 只合适于几十千瓦的小型电机,如大中型电动机选用的是自藕变电器启动方法。

M为主导交流接触器,无论在运行還是一切正常运行是全是接入的。

S交流接触器,为启动時间内星接线方法短路故障交流接触器,把电机三根尾部线短路故障。

R交流接触器,为运行以后,把电机绕组头尾相互连接。即U-Z,Y-W,X-V三个绕阻的三角形接法。

T时间控制器,启动时,例如要让电动机在5秒内进行启动进到一切正常运行情况,就可把时间控制器设置到5秒。

FR热继器,串收到主控制回路,如主控制回路因电动机负荷电流量过大,缺相同会使热继器内金属材料超温,顶开热继器内的操纵接触点,做到断掉控制电路的目地。

启动全过程:合上刀闸---合上隔离开关----按住ON运行按键---M,S,T得电---M接入主控制回路,S根据T的常闭点及R的常闭点得电---S主控制回路接入--已经做启动运行全过程。

当时间控制器T的时间到了--T常闭点断掉,T延时继电器接入-S因而关闭电源,交流接触器R接入-进行启动。

终止-按住OFF按键断掉其控制电路-进行,等候下一次启动。

交流接触器R,S各有一个常闭点与R,S相互之间制约,是避免交流接触器主接触点黏连,而造成短路故障安全事故而设的自锁互锁电源电路。
