1.压脚

在电机维修过程中，压脚是一种特殊工具，用于压入内置在定子（或转子）凹槽中的线圈的长边。市售的压脚均由不锈钢制成，并且可以根据凹槽的宽度合理选择一组，大小规格各不相同。

2.通用模板和绕线机

通用模板和绕线机是用于缠绕电动机线圈的必要工具。通用模板由塑料制成，具有链条型和同心型两个规格，使用时必须固定在绕线机上，模板的周长可以根据线圈的大小进行调整。在第9.4节中详细介绍了使用绕线机时的注意事项。

3.游标卡尺

游标卡尺，通常称为卡尺，是一种相对精确的长度测量仪器。它主要用于电机维修中，以测量漆包线的直径。卡尺还用于其他目的，例如测量零件的内径，外径和厚度。共有三种游标卡尺，测量精度分别为0.1mm，0.05mm和0.02mm。修理电动机时，请选择精度为0.1mm的卡尺。

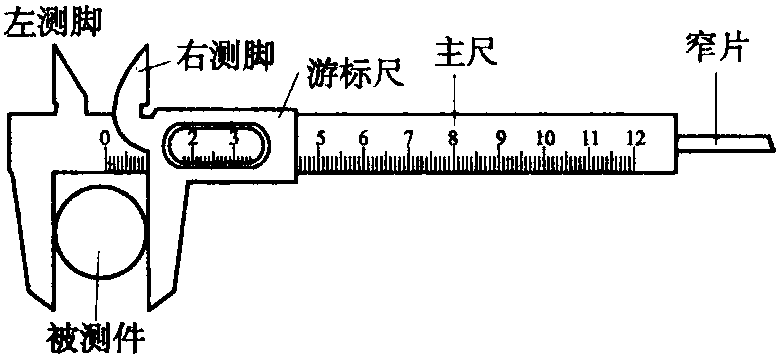

游标卡尺的结构如图7-1所示，游标尺可以沿主标尺滑动。左测量脚固定在主尺上，并垂直于主尺。右测量脚与左测量脚平行，并固定在游标尺上，并且可以与游标尺一起沿主标尺滑动。上对测量脚可测量零件的凹槽宽度和管子的内径，下对测量脚可测量零件的厚度和管子的外径，窄件是固定的。它可以用来测量游标上的零件。凹槽和镜筒的深度，普通游标卡尺可测量的最大长度为10厘米。

图7-1游标卡尺

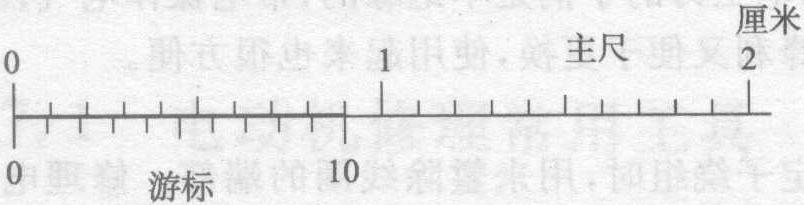

例如，使用精度为0.1mm的卡尺，主尺上的最小刻度尺为1mm。游标具有10个相同的小刻度，总长度为9毫米。因此，游标卡尺的每个刻度与主尺的最小刻度相差0.1 mm。当左右测量腿连接在一起并且游标的零标记与主尺的零标记重合时，游标的第10个标记与主尺的9mm标记重合，其余标记不重合。光标的第一个标记位于主标尺上1毫米标记左侧的0.1毫米处，光标的第二个标记距主标尺上2毫米标记左侧的0.2毫米。如图7-2所示。

图7-2游标卡尺刻度

显然，在卡尺下方的两个测量支脚之间放置0.1mm厚的纸可以将游标卡尺向右移动0.1mm。线条匹配，其他雕刻线条不匹配。在主尺上刻有线条。同样，在两个测量脚之间放一块0.5mm的薄片。游标的第五条划线与主尺上的5mm划线重合，另一条划线与主尺上的划线不重合。因此，如果被测薄片的厚度小于1 mm，则光标上的划线数量与主标尺上的特定划线一致，这意味着切片的厚度为十分之一毫米。

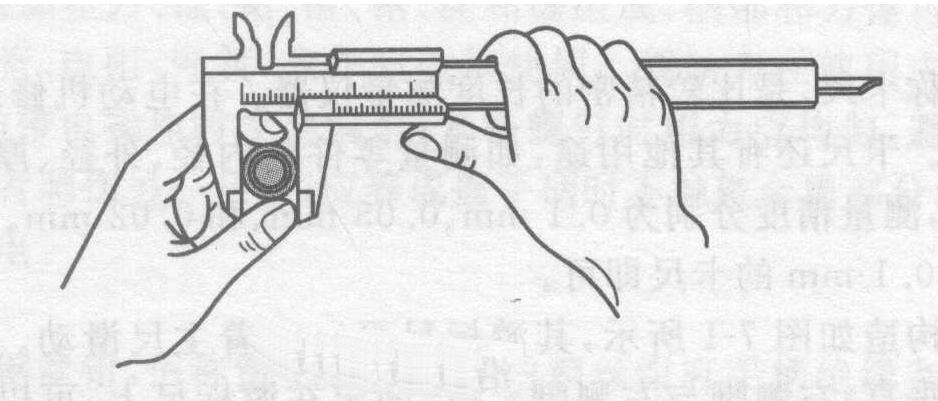

当测量长度超过1毫米时，请在主标尺上读取总毫米数，在游标尺上读取十分之一毫米。例如，图7-3中显示的测量对象的长度为2.37厘米。

（a）使用

（b）

图7-3游标卡尺和读取方法

使用卡尺时，首先用软布清洁测量脚，然后检查主尺上的游标线和零刻度线是否对齐。对齐，零误差记录: Vernier的零刻度线被称为直尺主体零刻度线右侧的正零误差，而负数被称为标尺零刻度线左侧的负零误差。然后用右手握住尺子，用拇指移动游标尺，握住漆包线（或其他测量部件），将漆包线放置在两个测量脚之间，并与两个测量脚紧密接触。您可以测量您的脚，然后阅读。
