三相电机烧坏原因及表现图片(三相电机什么情况下容易烧坏)

三相电动机断开的原因和性能图

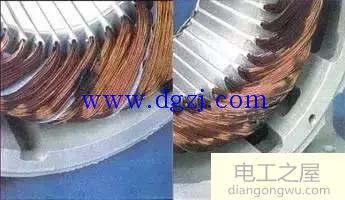

1.断相（Y型连接）

两步用尽，一步未损坏。

可能的原因是电源，接触器，保险丝，接线端子，电源线等损坏。

2，异相（三角形连接）

一步已用尽，第二步完好无损。

可能的原因与上述相同。

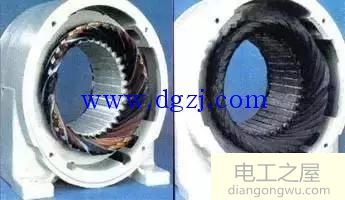

3，相间短路

两相之间存在短路。

可能的原因是绝缘层没有很好地分开。

4.匝间短路

匝之间存在短路。

可能的原因是漆包线之间的绝缘问题。

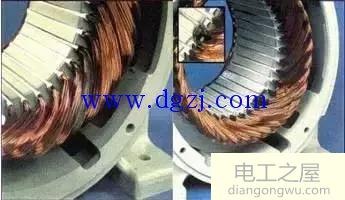

5.本地燃烧组在地面上的边缘变亮并变黑。可能的原因是磨损，振动或瞬时高压。

6.局部燃烧组在槽口处接地。与上述相同的原因

7，局部接地

绕组单独短路。

可能的原因是绝缘层的绝缘不良或电压不平衡。

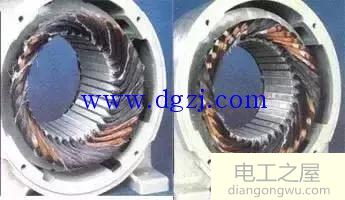

8，部分段落

仅发现一个断开连接或断开连接和变黑。

可能的原因是漆包线或金属碰撞物体之间的绝缘问题。

9.不规则用尽

以上结果是由于电压不平衡造成的。

可能的原因是电源，接线端子，接触器等。

注意：1％的电压不平衡将导致电流不平衡的6到10倍。

10，全黑，被烧光了

所有三相绕组均损坏。

可能的原因是过载，过电压和欠电压。

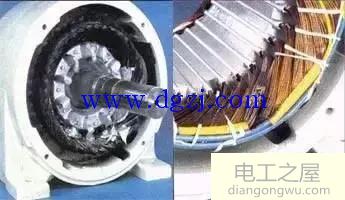

11.一切都被烧毁，轴被锁定。

由于轴固定而导致的过热和燃烧。

可能的原因是频繁启动或轴承故障。

12.局部疲劳处于最前列

可能的原因是瞬间高压，雷电和其他冲击。
