减速机型号表示方法 y系列和D系列的区别是什么

发布日期:2020-12-01 17:26 浏览量:0
分享新闻:

减速机型号众多,但是每一种减速机都有自己型号表示,很多人在工作中容易混淆这些减速机的型号,那么这些减速机的型号表示都有什么方法呢?虽然有很多的生产减速机的厂家,但是型号表示方法基本类似,这次就来学习一下这些减速机的表示方法都有什么吧。

1、H、B系列标准工业齿轮箱,这种大功率的齿轮减速机是采用了通用设计方案,他可以按照客户去变化。这个系列的产品有3-26规格,减速传动级数有1-4级,速比为1.25--450.他的标记方法是:

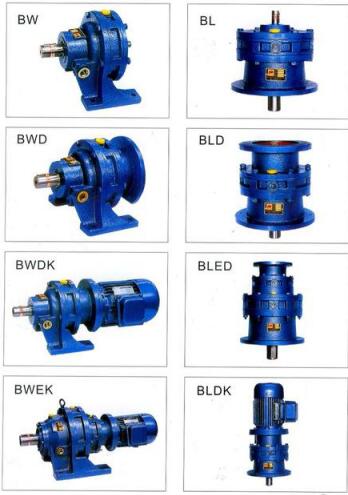

产品类型:X 摆线,

安装形式:W 卧式,L 立式,

减速级:空格 一级减速,E 二级减速 S 三级减速,

输入端联接型式

D 电机直联型

空格 双轴型

J 电机接盘型

M 摩擦盘无极变速型

G 液力耦合器联接型

K 电机接盘型(不装电机)

输入端联合规格补充

A YA系列增安型电机

B YB系列隔爆型电机

C YEJ系列内制动型电机

H YCT系列电磁调速型电机

K YD 系列多速型电机

I IEC系列电机

N NEMA系列电机

Q YZ系列起重电机

P 行星摩擦式无极变速机

T 摩擦盘式无极变数机

U 直流电机

S伺服电机

Z ZD型锥形转子制动电机

V 变频调速电机

J 步进电机

规格补充:

Z 双轴伸电机

O YWF户外防腐电机

V 输出轴端承受向力

F 非标特殊型

K系列螺旋锥齿轮减速机,这种系列的减速机节省空间,耐用性强,他的结构一般都是K/KA/KF/KAF/KS,例如:KF67Y90S-4NA24M1A的意义是什么:k——斜齿轮,锥齿轮减速机,F——法兰安装,轴伸式联接,67,减速机机型,Y90S-4,Y系列电动机,1.1KW,4表示的是电机为4级,NA24表示输出转数24R/min,M1表示见安装形式图M1,A表示安装形式图中法兰,轴伸A向。

S系列斜齿轮,蜗杆减速机这种减速机体积小、重量轻、积木式结构通用性强。结构形式是:S轴伸式联接,SA轴装式联接,SF轴伸式,法兰安装,SAF轴装式,法兰安装,SS轴输入。

D系列圆锥圆柱齿轮减速机,D表示带式输送机类组代号,B表示一二级转动,C表示一三级转动,Y表示硬齿面齿轮,Z表示中硬齿轮,K表示输出轴为空心轴形式。

综合以上减动机的型号表示方法不同,我们也会发现有些也是通用的,所以想搞明白所有的型号其实也并不难,只要我们日常工作中多多留意,就可以做到,只是需要认真留心而已。
