常用的有，单相电动机和三相异步电动机

单相电动机

单相电动机一般指由单相交流电源(AC220V)供电的小功率单相异步电动机。这种电机通常在定子上有两相绕组，转子是常见的鼠笼式。两相绕组在定子上的不同分布和不同的供电条件会产生不同的起动特性和运行特性。

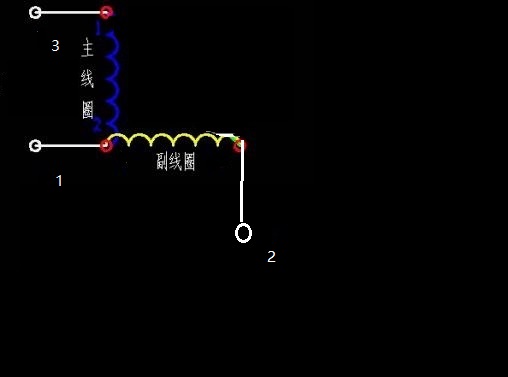

1、2和3是电机的出口端子。

万用表测量电阻，1-3之间的电阻小于1-2之间的电阻，其中2-3为最大值，R1-2 R1-3=R2-3。这个可以根据电机的好坏来判断。

1-3也叫运行绕组，1-2叫启动绕组 ，启动绕组 的阻力大于运行绕组 。

1是公共端子。

但怎么接线呢

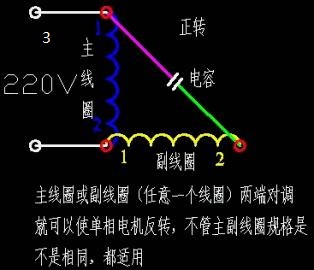

首先要并联一个电容在 2-3 之间，作为启动电容，给电机转子提供一个转向扭力，如图所示接线，

220V电源接1-2或1-3，即电源的另一端接电容的哪一端。区别在于正反转，电机需要换向，可以加一个开关。示意图如下。

该示意图适用于大多数单相电机，常用于风扇电机及洗衣机电机。

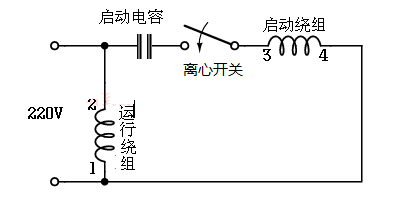

有些电机在启动电容后串联个离心开关，电机静止时会打开离心开关，通电后启动电容参与启动工作。当转子转速达到额定值70%至80%时，离心开关会自动跳开，启动电容完成任务断开。起动绕组不参与运行工作，而电机继续以运行绕组线圈运行。

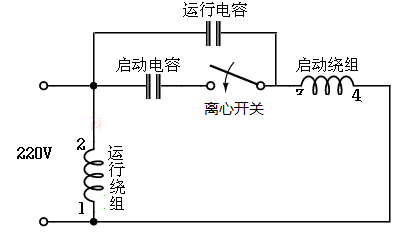

还有一些双电容的电机，分别叫 启动电容 和 运行电容。

电机静止时，离心开关打开，启动电容参与供电后的启动工作。当转子转速达到额定值的70%到80%时，离心开关会自动跳开，启动电容完成任务断开。起动绕组不参与运行工作，而电机随着运行绕组线圈继续运动，运行电容接入起动绕组参与运行工作。

常用于 空调压缩机，切割机 ，木工机床等负载大而不稳定的地方

带有离心开关的电机，若是不能很短时间内启动成功，那么线圈很容易被烧毁

单相电机故障检修

第一步 ，检测电机供电 ，看供电是否正常

第二步，检查线路 ，看线路是否 连接固定 ，有无断路 或者 看的到的 短路现象

电机不启动的话，但转下电机转子或扇叶，又正常，就测电容

电容的检测方法：

1万用表的电容档检测，看容量大小是否与电容铭牌上的大小差不多一致，有些许误差（万用表测量有误差的，正常现象，不差很多就可以），若不是就更换 相同规格的电容

2对于O.01F以上的固定电容器。可用万用表的R1k挡直接测试电容器有无充电过程以及有无内部短路或漏电，并可根据指针向右摆动的幅度大小估计出电容的容量。测试操作时，先用两表笔任意触碰电容的两引脚，然后调换表笔再触碰一次，如果电容是好的，万用表指针会向右摆动一下，随即向左迅速返回无穷大位置。电容量越大，指针摆动幅度越大。如果反复调换表笔触碰电容两引脚，万用表指针始终不向右摆动，说明该电容的容量已低于0.01F或者已经消失。测量中，若指针向右摆动后不能再向左回到无穷大位置，说明电容漏电或已经击穿。但是如果电容下降，也会导致电机无法启动，所以需要用1 的方法重新测量。

电机的好坏检测，跳闸，运转速度慢等现象

用万用表测量三根导线之间的电阻值。如果阻值最大的=其它两线之间的阻值之和 ，略大的一组阻值 为启动绕组，小的为运行绕组，两者间中有一公共线，接电源的一端，不正确，电机线圈短路或烧毁。

万用表阻值最大挡位，表笔一端接电机外壳，一端接 电机出线（三线分别测量），看是否有阻值变化，若有则 电机短路，有 摇表 的更容易判断

还有部分是 有嗡嗡声，振动感，是 负载过大

当然还有电机转子、轴承等机械问题导致的大噪音。这个简单的就是上油，增加润滑。

电容容量的选择

一般不用计算的，因为启动电容只是起到一个移相作用，只要和启动线圈配合，将线圈的电动势移相为互差180电角度即可产生旋转磁场，电机启动后就切断启动线圈和此电容了，所以这个电容应用范围较宽，一般550W-2200W电机都用450V200f的，都可以正常启动

单相电机计算公式工作电容:GC=1950I/Ucos（微法）其中：。

I:电机电流，u:单相电源电压，cos:功率因数，0.75，1950:常数。

P=UI，则I=P/U，换算后GC=1950 I/ucos=1950 p/(U2)cos=1950 * p/(220 * 220)* 0.750.03 * p(uf)。

注：取单相电为220V V

算出单相电机工作电容后，起动电容按工作电容的1-4倍(起动电容越大，起动电流越大(对外部电网干扰越大)，起动转矩越高，起动越快；反之，如果起动电容越小，起动电流越小(对外部电网的干扰越小)起动转矩越小，起动越慢。)耐压必须大于交流输入电压的最大峰值(220Vrms*1.414311)，耐压400V以上为佳。可选用电机专业的电容CBB60电容，如60W电风扇用的起动电容CBB60 1.5uF 400V。

对于电风扇来说，考虑到对电网的干扰，以及用户对风扇启动速度的要求不高，一般启动电容都比较小(当然在其他参数相同的情况下，部分60W风扇的启动电容只有1.5uF400V，与计算的GCP*0.03=1.8uF非常接近，但是电容会随着使用时间的推移而减小。

但是不要太大，因为风扇的这个电容不仅是在启动时接入的启动电容、启动后也是一直接入工作的运行电容，如果过大则会导致绕组电流过大烧坏电机。

所以以前有些旧电风扇用久了，启动的时候能听到声音，但是电机不转。如果用手去摸扇叶，那是相当危险的！)可以启动，如果响了很久不启动，电机很可能烧坏。)

启动电容和运行电容的区别体现在哪里呢？

就是启动电容容量大，一般是运行电容的2-5倍，而运行电容的容量小，两者容量差别巨大，容易区别。
