风机与电机的连接方式(风机配电箱二次接线如何接)

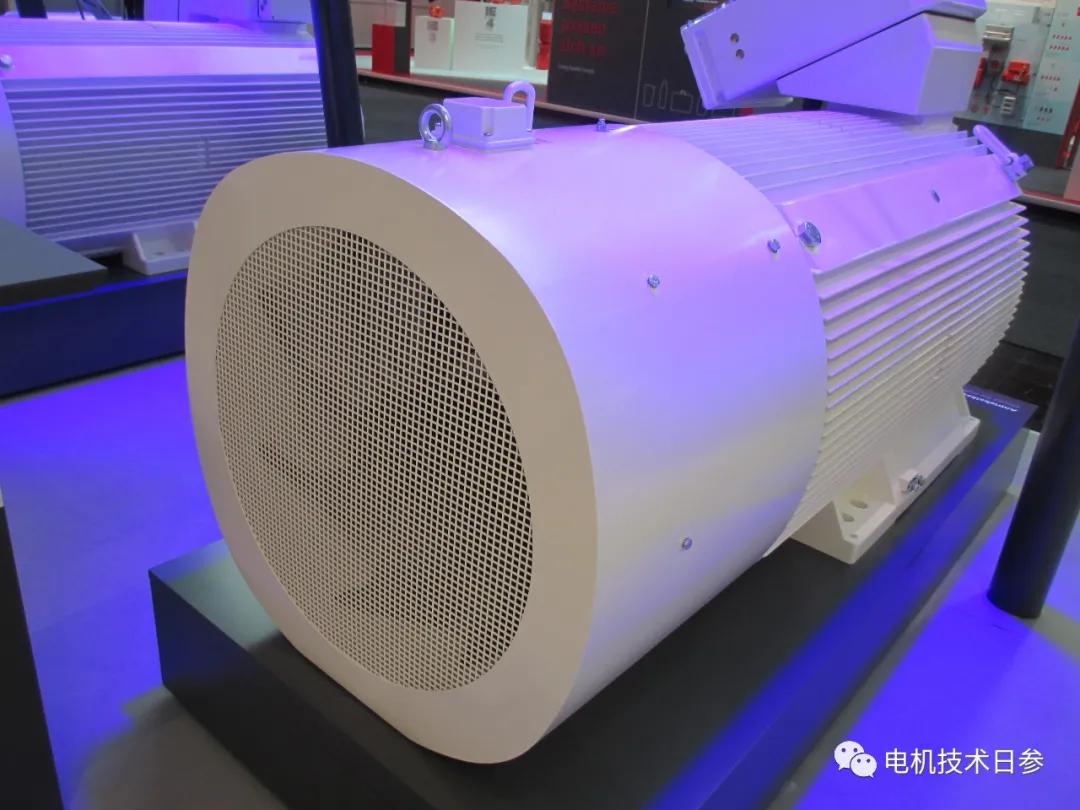

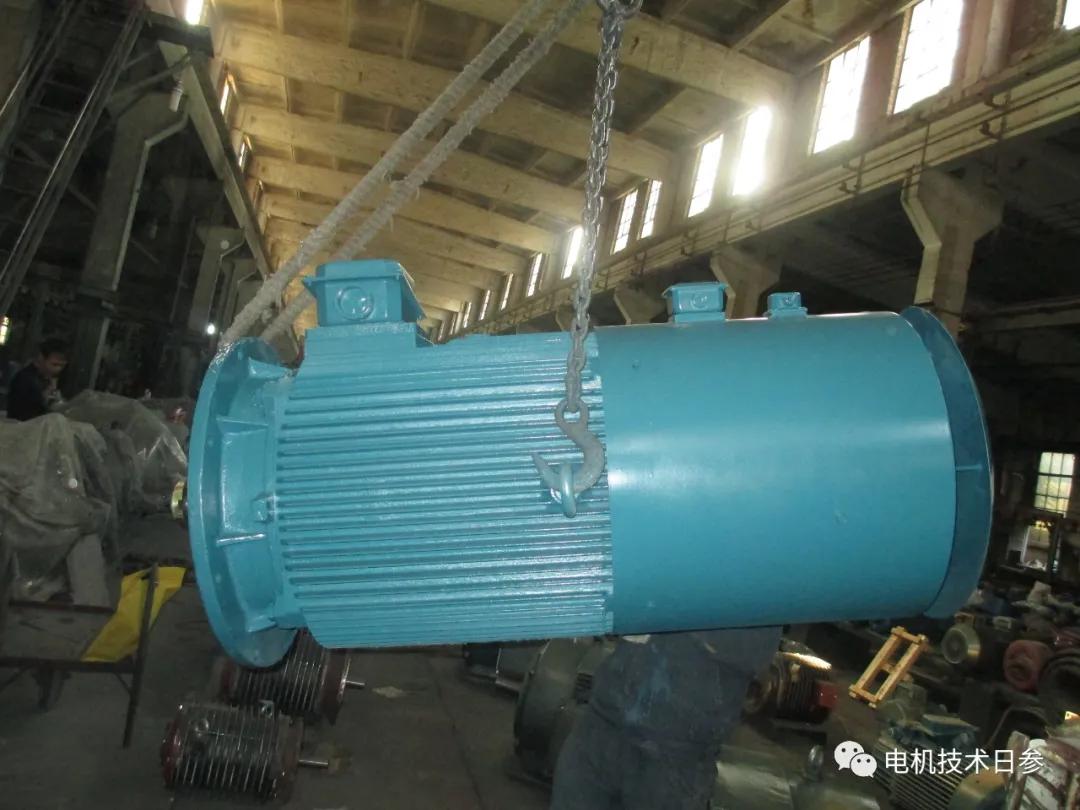

为了保证在任意频段工作的变频电机的通风散热效果，封闭式大型电机往往采用独立风扇。之所以称之为独立风扇，主要是因为风扇不能与电机共用一套电源，风扇必须按照实际要求独立工作，即无论电源控制还是机械连接，风扇与电机始终保持独立关系。因此，风机必须有独立的电源，即必须配备独立的接线系统；机械上，为了保证全频域工况下的散热效果，风扇转速恒定，其转动部件完全独立于电机。

大多数情况下，风机只配备1个接线盒即可，但为何有的风机则要配备双接线盒呢？

通过仔细分析电机的配置要求，我们可以了解添加接线盒的目的。在一些变频电机运行过程中，根据配套设备的控制要求，可能需要采集电机的一些状态参数，并增加编码器、温度传感器、超速开关等数据采集和监控装置。当各种附加装置的接线装置集成到独立风扇中时，可以简化设计，并提高电机稳定运行时的安全性和可靠性。当然，这只是实现电机状态监测的方式之一。很多电机厂家会将状态监测和控制装置的所有接线集中在一个专门的接线盒内，即在电机本体上增加一个接线盒，该接线盒始终相对独立于风机。

简单来说，双接线盒风扇最初的目的只是为了方便独立风扇外壳内编码器、超速开关等附加装置的接线。如果将温度保护开关和测温、测振等传感元件的接线合二为一，接线装置不会有太大变化，但结构会大大简化。安装其他附加装置会增加电机的轴向长度，是否会导致整体散热效果的变化，需要根据现有的测试数据提前对电机进行评估，确定是否有必要在标准风机的基础上增加风压和风量。

综合试验数据和理论分析结果，相同基数的独立风机的配置，根据散热效果应满足最坏情况原则，即按照电机绕组发热最严重的状态进行配置。电机绕组发热时哪个频段最严重？最好在整个频域尽可能多的典型频段进行实验验证。有些电机厂家只具备50Hz工频的测试条件，测试结果不足以支持对电机整个频域工作状态的估计。因此，在整个频域内尽可能多的典型频段的电磁计算都要通过电机的实际工况来模拟，通过对比试验数据来估算电机的最大发热量，确定风机风压和风量的最小保证值。

随着拖曳设备自动化、智能化的发展，越来越多的变频电机应用和节能改造项目正在取代普通电机，与之配套的独立风机也逐渐趋于更高水平的标准化、系列化，尤其是以节能高效为特点的变频电机。当独立风机提供的风压和流量与电机风路匹配时，电机效率和温升指标将形成相互提高的良性关系。
