造成这台变频电机接地故障的罪魁祸首是谁？

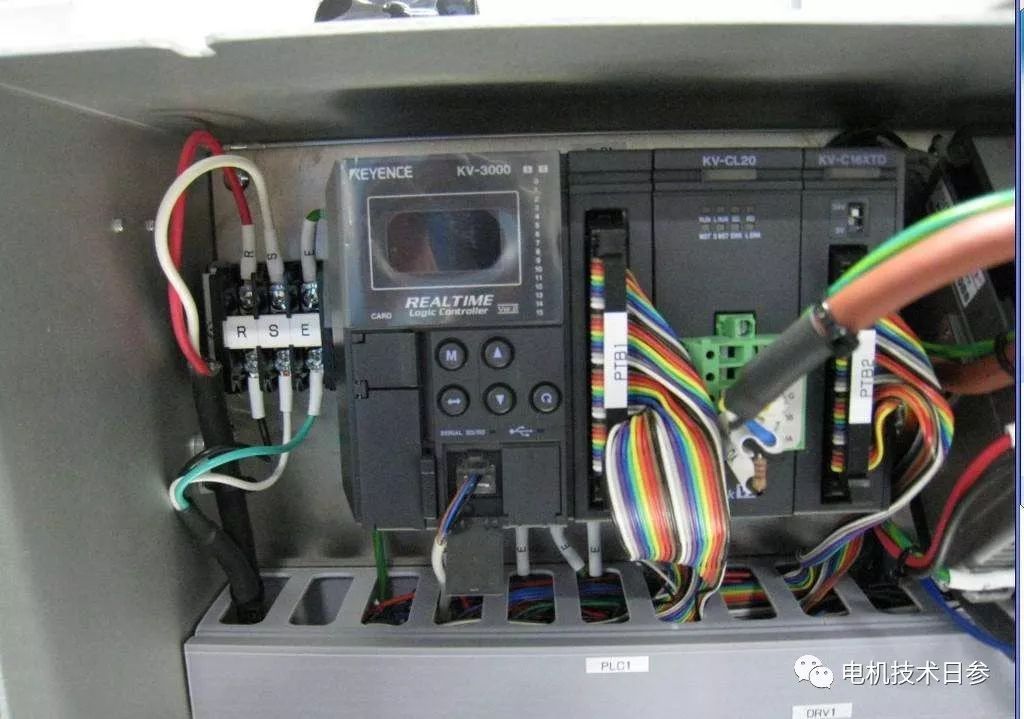

女士的朋友讲了一个实际案例：客户给测试机反馈时，电机接地。派人员到客户现场测试，发现有地对地情况。这人一听，就像被雷到了一样，顿时目瞪口呆。我亲自赶到现场，没有发现电机有什么问题，但是客户的电机和控制柜之间的电缆有问题。这件事让Ms想到变频情况下的变频电缆。

沈女士曾经和一位生产电线电缆的朋友聊过，谈到了变频电缆的问题。她觉得，有时候在选择电缆时，不仅要注意电缆的电压和耐热等级，还要注意应用于变频电机时的特殊情况。

变频条件对电缆的影响

脉冲电压对绝缘的影响.变频电源的频率调节范围很宽，无论频率如何，它都有一个主频率的波形轮廓，其中包含许多高次谐波。作为行波，多次反射后振幅叠加可达工作电压的数倍，电缆越长，振幅电压越高。如果电缆绝缘安全系数不高，就有可能击穿。

潜油电泵在采油条件下使用的电缆长度为几公里。如果电缆在工频条件下可以长时间正常运行，但如果电缆在变频条件下投入运行几个小时，会出现一些击穿的事实情况，说明脉冲过电压对电缆是有害的。

电缆自身对外发射电磁波.一般变频家电(如空调)都是单相供电，电缆长度短，功率相对较小。在设备的设计中，变频电源、连接电缆和变频电机都设置在金属外壳内，有效抑制了电磁波向外发射。

但是在工业领域，电机的功率比较大，连接变频电机和变频电源的电缆长度比较长。设备工作时，电缆是传输高频电磁波的有效载体，会对邻近地区的通讯工具或调幅接收机造成一定的干扰，有时情况相当严重，称为电磁波的环境污染。

随着人们认知水平的提高，国外已经对这种电缆提出了要求，国内也非常重视，这是一种环保控制要求。

中性线电流叠加.对于三相正弦供电系统，当三相电流平衡时，零线电流为零。如果出现三次谐波，则三次谐波的电流分量在中性线没有相位差，所以直接叠加三倍分量量。如果变频电源以三台单相变频电机为目标，处于三相配电平衡状态，则零线电流较大，零线截面应不小于相截面。

变频电缆的结构改进措施

绝缘的电气击穿问题.变频电机大量应用后，一般电力电缆，如聚氯乙烯绝缘、护套电缆或交联聚乙烯绝缘聚氯乙烯护套电缆，在大多数情况下被使用。由于电缆本身的高耐压水平，电缆体很少发生击穿。但不能一概而论到上述的油田泵环境。

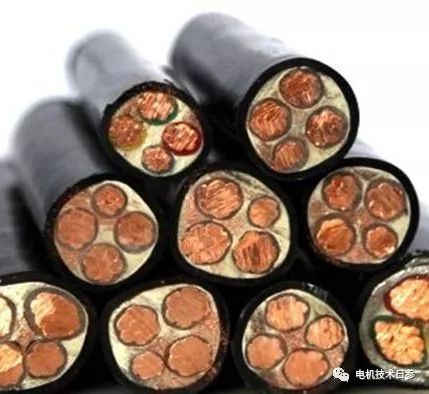

高频电磁波对环境污染问题.目前国家标准对电缆发出的电磁波造成的环境污染尚无评估指标，但需要抑制外界高频干扰。目前电缆生产厂家采取的措施主要有以下几个方面：(1)改善绝缘线芯的排列.以低压4芯电缆为例，将原有的不对称结构分解为截面较小的三根绝缘芯线，成为三大三小芯线的对称电缆，解决了对称问题。(2)

加强屏蔽结构将屏蔽层接地.这些电缆大多铺设在室内，一般不需要铠装。虽然不完全排除PVC护套，但选择高密度聚乙烯更合适。

电缆的附加试验低压电缆一般不需要进行脉冲电压试验，但3.6/6 kV及以上的电缆应按规定进行脉冲电压试验。

变频电机的连接电缆略有不同，需要承受高频脉冲电压。高频波幅度可达1200~1900 V，振铃频率约为100~2000 kHz。脉冲电压试验(型式试验)是测试电缆绝缘水平的有效方法。

以上非官方内容仅代表个人观点。
