电机的常见安装方法和规范

电机的安装方式是电机推广过程中常见的问题，安装尺寸和安装方法很受支持客户的关注。电机制造商的产品样本仅标明标准B3的安装尺寸。由于缺乏技术数据，其配套厂家选择了另一家厂家的电机。我们大多数人都看过SKF轴承的样品，从尺寸到特性到维护，轴承本身的内容和相关注意事项都有。我们的电机产品样品大多只有几页，这是一个差距！本期我们收集了电机常见的安装方法和代码，可以随时查看！

电机安装方式及代号

电机安装型式代号

Im b(或v)阿拉伯数字(1-2位)

IM——英文中“安装安装型”的缩写；

B—表示使用时电机水平安装，轴水平；

V—表示使用时电机垂直安装，轴线垂直于水平方向。

注：电机主轴伸出端统一为“D”端，如果是双轴伸出电机，则副轴伸出端定义为“N”端。

IMB安装代号释义

B3—水平基脚安装在基础构件上；

B35—使用锚水平安装在基础构件上，并用法兰连接；

b5-水平法兰安装；

B6—水平基脚安装在墙上，从d端看，基脚位于左侧；

B7——水平基脚安装在墙上，从D端看，基脚在右侧；

B8—水平基脚安装在顶部上方；

B9—水平D端环形盖由D端底座端面安装；

B15-卧式采用锚主安装，D端端盖采用框架端面辅助安装；

B20-水平型有凸起的锚，安装在基础构件上。

规律性：只有一个数字代码的没有辅助或附加安装。

IMV安装代号释义

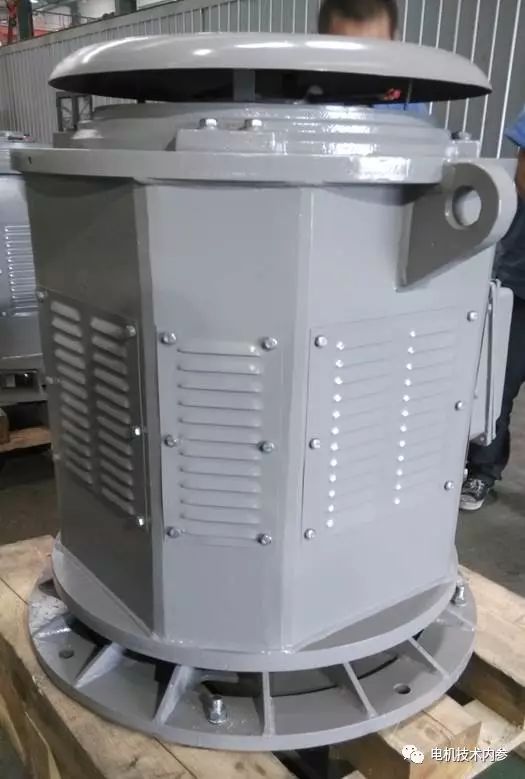

V1——垂直法兰安装，D端朝下；

v 15—-垂直基脚安装在墙上，法兰用于附加安装，d端朝下；

V3-垂直法兰安装，D端朝上；

V5-垂直基脚安装在墙上，D端朝下；

V6—垂直基脚安装在墙上，D端朝上；

V8-垂直D端无端盖，靠D端底座端面安装，D端朝下；

v9-垂直D端端盖，安装时D端底座端面朝上；

V10—垂直框架有法兰，安装时D端朝下；

V16—立式支架有法兰，安装时d端朝上；

以上代码仅为电机及基本部件的安装方式，与设备的连接方式采用其他代码。
