功率大的直流电机怎么接线，附布线路线图

相关直流电机的接线方法，一个功率大的的直流电机应当怎么接线，在布线实际操作时电动机的主绕阻、副绕阻，及其联接接线端子间应当怎么接线，看来一个功率大的直流电机的接线方法便会懂了。

功率大的直流电机的接线方法

在布线时，先要保证电机绕组接线端子所有按图例排序，能够 数字万用表测副绕阻Z1、Z2电阻值应较大 、主绕阻U1、U2电阻值次之、抽滤电源开关V1、V2电阻值应是0Ω。

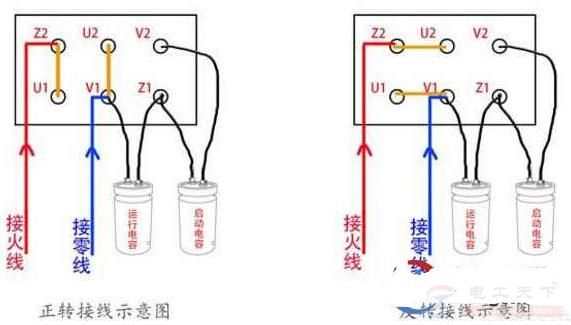

下列是实际的接线方法（正转接线与反转接线）：

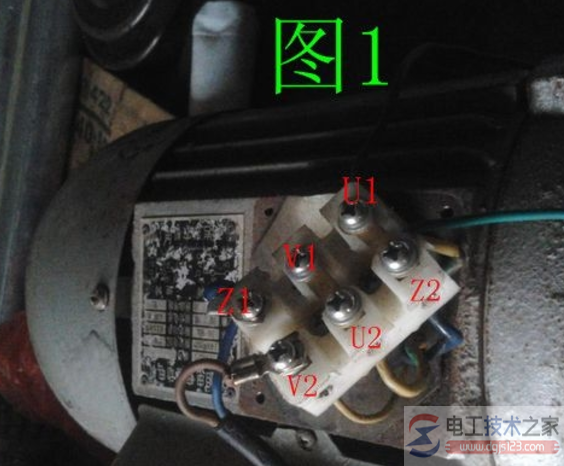

图1，功率大的直流电机电线接法

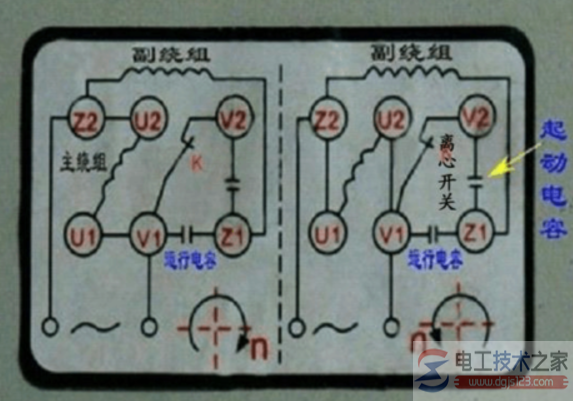

表明：U1、U2为主导绕阻，Z1、Z2为副绕阻，V1、V2为抽滤电源开关。

电动机翻转：把联接接线端子U1、Z2该为U1、V1，联接接线端子V1、U2该为Z2、U2。

之上便是功率大的直流电机的接线方法，期待对大伙儿有一定的协助。
