单相电电机正反转的三种接线方法

【单相电电机正反转的接线方法】

单相电电机正反转操纵的完成全过程，实际上便是主电磁线圈与副线圈的布线方法的挑选全过程，根据操纵电机主副线圈的布线方法，来完成直流电机的顺转与翻转。

直流电机用什么办法来操纵正反转？

直流电机的正反转操纵，远比三相电机繁杂。关键根据更改主辅绕阻及启动电容中间的布线次序完成。

如下图：

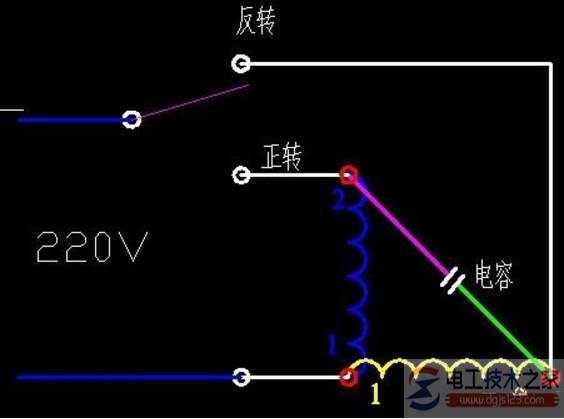

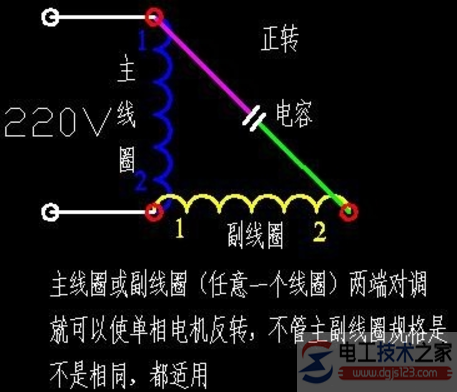

主电磁线圈的1（2）接副线圈的2(1)完成正传；主电磁线圈的1（2）接副线圈的1（2）完成翻转。

之上2个图，一般基本直流电机都能够完成正反转操纵，无论主电磁线圈与副线圈的主要参数是不是同样。

另一种直流电机完成正反转，选用之上的方式 完成自动控制系统，必须元器件比较多。因而，大家强烈推荐另一种完成单相电电机正反转操纵的电线接法：

分不清主副线圈的直流电机，主副线圈的主要参数一样，这类分不清主副线圈的直流电机，一样能够 完成直流电机的正反转操纵，大伙儿不妨一试。

接线方法，以下：

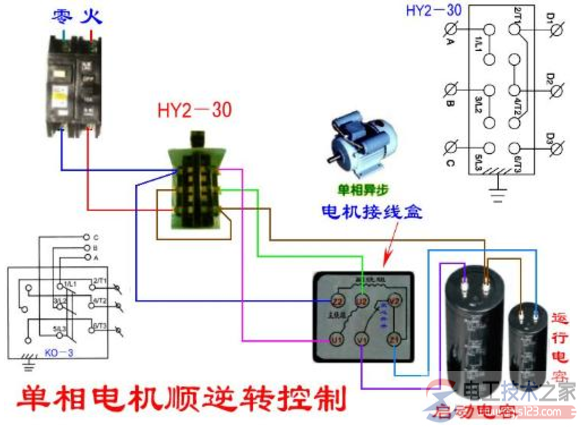

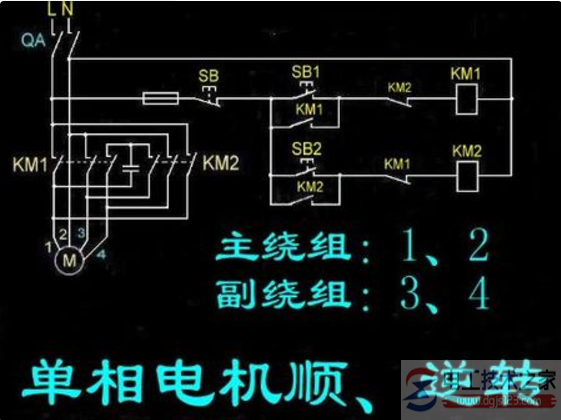

方式 三，根据倒顺开关或是交流接触器来操纵直流电机的正反转。

如下图：
