380V沟通交流直流电机启动方法：
第一种，分相启动式，如图所示1所显示，系由輔助启动绕阻来輔助运行，其电动机扭矩并不大。运行速度大概维持时间常数。关键运用于电扇,汽车散热风扇电机，全自动洗衣机等电动机。

图一

第二种，电动机静止不动时抽滤电源开关是接入的，给电后启动电容器参加启动工作中，当电机转子转速比做到额定电流的70%至80%时抽滤电源开关便会全自动断开，启动电容器达到目标，并被断掉。

启动绕阻不参加运作工作中，而电机以运作绕阻电磁线圈再次姿势，如图2。

图二

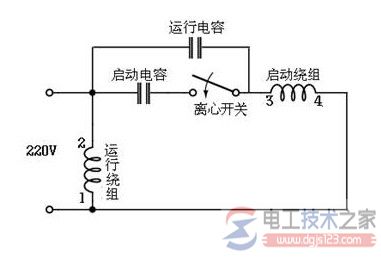

第三种，电动机静止不动时抽滤电源开关是接入的，给电后启动电容器参加启动工作中，当电机转子转速比做到额定电流的70%至80%时抽滤电源开关便会全自动断开，启动电容器达到目标，并被断掉。

而运行电容串收到启动绕阻参加运作工作中。这类接线方法一般用在空压机，自动切割机，木工机床等负荷大而不稳定的地区。如图所示3。

直流电机基本原理三

含有抽滤电源开关的电动机，假如电动机不可以在很短期内内运行取得成功，那麼绕阻电磁线圈可能迅速损坏。
电容器值：双值电容器电动机，启动电容器容积大，运行电容容积小，抗压一般超过400V。

正反转操纵：
图4是带正反转电源开关的接线方法，一般这类电动机的启动绕阻与运作绕阻的阻值是一样的，就是电动机的启动绕阻与运作绕阻是电缆线径与电磁线圈数完全一致的。一般全自动洗衣机用获得这类电动机。这类正反转控制措施简易，无需繁杂的切换开关。

图1，图2，图3，正反转操纵，只需将1-2线互换或3-4线互换就可以进行反转。
针对图1，图2，图3，的启动与运作绕阻的分辨，一般启动绕阻比运作绕阻电阻测量大许多，用数字万用表可测到。一般运作绕阻电阻测量为几欧母，而启动绕阻的电阻测量为十几欧母到几十欧母。

用单相电电容传感器电动机表明：直流电机有两个绕阻，即启动绕阻和运作绕阻。2个绕阻在室内空间上相距九十度。

在启动绕阻上串连了一个容积很大的电力电容器，当运作绕阻和启动绕阻根据单相异步电机时，因为电力电容器功效使启动绕阻中的电流量在時间上比运作绕阻的电流量超前的九十度角，先抵达最高值。

在时间和空间上产生2个同样的单脉冲电磁场，使电机定子与电机转子中间的磁密中造成了一个电磁振荡，在电磁振荡的功效下，转子中造成感应电动势，电流量与电磁振荡相互之间功效造成磁场转距，使电动机转动起來。

1、为何直流无刷电机要炭刷、电机转子构造？
由于仅有同一磁场下的同步电机电导体电流的方向不会改变时，其磁感应转距方位持续不会改变，确保同步电机在同一方向持续运行；
电机转子、炭刷就确保在同一磁场面下的同步电机电导体电流的方向一致，换句话说电机转子、炭刷在持续的更改同步电机电导体的电流的方向，使同一磁场面下的同步电机电导体电流的方向一致；
直流稳压电源的旋光性不会改变，电流的方向不会改变，而同步电机在转动时电导体持续在不一样磁场面下转换，其电流的方向持续更改，靠的便是炭刷、电机转子构造；
