防止电动机和水泵缺相的常用设备是热继电器，缺相保护器，集成电动机保护器，逆变器等！

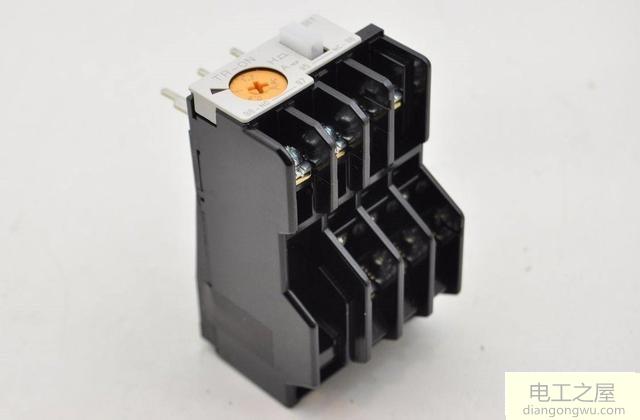

热继电器

热继电器主要利用电流通过热敏元件（双金属片）产生热量，热元件使两个具有不同膨胀系数的金属片变形以推动连杆移动并对其进行控制。接触器线圈。关闭并实现电动机的过载保护。热继电器体积小，成本低，结构简单，使用方便并且广泛用于生产应用。

当电动机无相时，其他两相中的电流大量增加，并且热继电器触点也分开，从而实现了缺相保护。

注意：有多种型号的热继电器，某些型号仅具有过载保护而没有缺相保护。如果需要缺相保护，请选择具有缺相保护的型号。

而且，热继电器不适用于频繁启动的电动机。由于电动机频繁启动，因此热继电器的温度上升无法跟上线圈的温度上升。

在使用过程中，通过将热继电器的主触点与电动机串联来检测电动机电流过载。热继电器的辅助常闭触点与交流接触器线圈串联，以控制接触器线圈的断电。热继电器的辅助常开触点可用于输出过载信号。例如，它可以与过载指示器或蜂鸣器串联以指示过载。

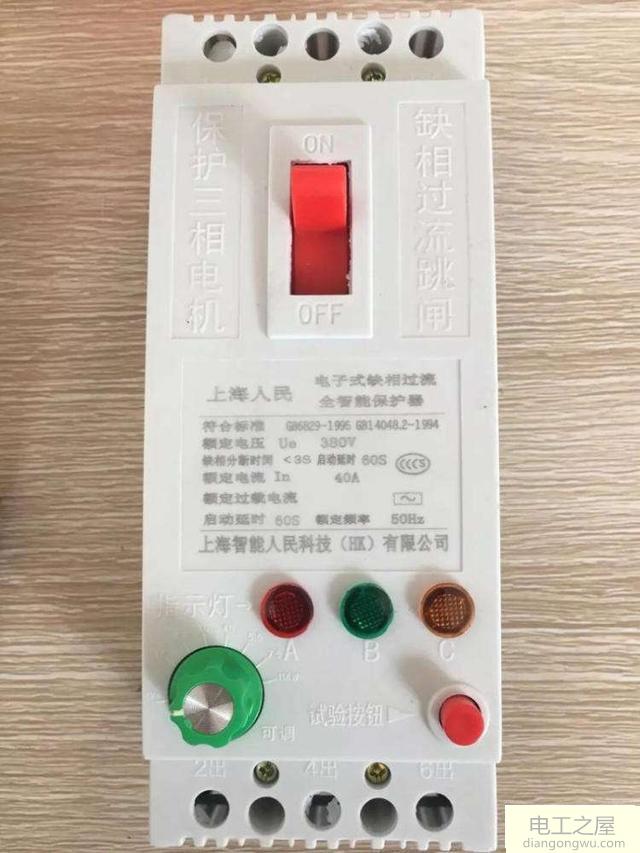

缺相保护器

新一代缺相保护器结合了漏电断路器和缺相保护器。它还具有缺相保护，过载保护，短路保护，漏电保护，堵转保护等功能。

使用时，将电源连接到缺相保护器的入口端，并将水泵或电动机连接到缺相保护器的出口端。通过旋转旋钮，可以调节相电流避雷器的电流和电动机电流，使其相互匹配。如果缺相保护器的电流调节太大，则在发生过载或缺相时电动机可能不会跳闸。如果断相保护器的电流调节过小，则会发生不必要的跳闸或无法打开电源。

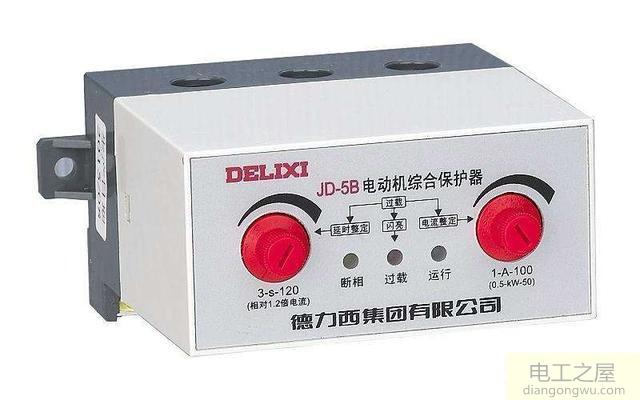

电动机综合保护装置

集成电动机保护器的功能类似于热继电器，因此可以实现过载和缺相保护。但是，它使用电子电路来实现过载和缺相保护，使其比热继电器更加灵敏和可靠。

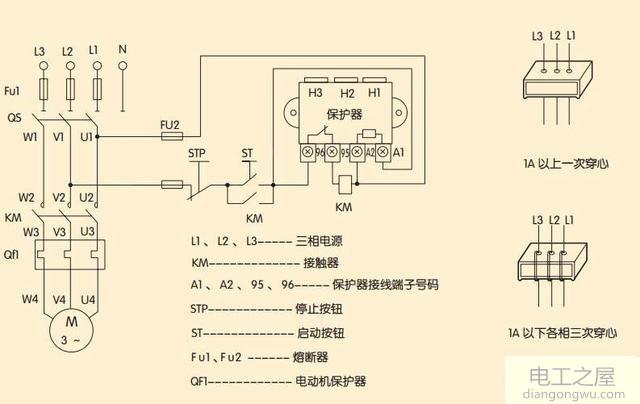

接线如图所示。

逆变器

逆变器还可以实现缺相，过流，过压和过载保护，但是成本更高，设置也更复杂。如果仅将逆变器用于过载保护，则感觉有些过大。

摘要

热继电器成本最低，最简单，最方便，但并不特别敏感。逆变器具有很好的保护作用，但是它是上述方法中最昂贵，最复杂的。在成本和结构方面，我个人建议使用电动机集成保护器或电动机缺相保护器。这样，几乎没有线路变化，并且可以充分实现电动机保护效果。

此外，毫无疑问，潜水泵会由于某些原因而频繁发生断相，只有从根本上避免潜水泵的缺相和电源故障的原因，才有必要找出缺相的原因。
