直接启动控制电路原理(异步电动机启动原理)

电机直接启动如何工作？

要直接启动电动机，需要三相电动机，断路器，交流接触器，热继电器，保险丝，常开和常闭开关，指示灯等。

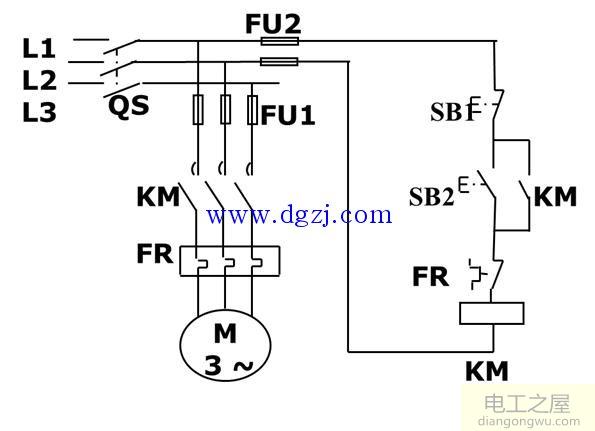

该图显示了接线，左侧是主电路，右侧是辅助电路。

这是它的工作方式。合上主断路器QS。按下启动按钮SB2，此时交流接触器KM通电，主触点和辅助触点闭合，电机通电。自锁—要停止，请按停止按钮SB1，关闭接触器KM的电源，断开接触器，然后停止电动机。

断路器提供过载和短路保护，保险丝提供短路保护，热继电器执行过载保护，以防止短路时电源和电动机烧毁。保险丝的保护原理是，当电路短路时，电流会突然增加，从而导致保险丝熔断并断开电路。当电路过载时，热继电器通过加热和变形热继电器的电加热部分来分离电路。

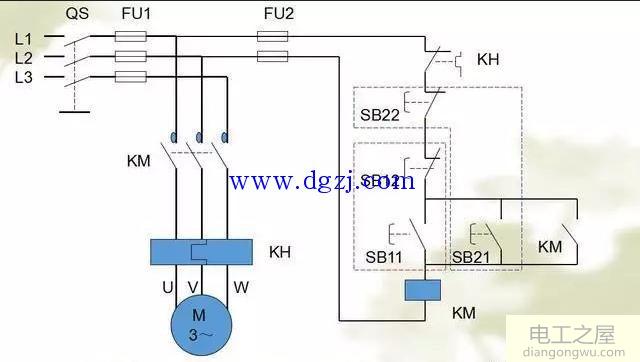

如果需要两个位置进行控制，则只需要一个常开位置和一个关闭位置即可，如下图所示。

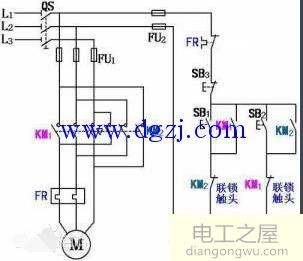

电动机的正向和反向也是常见的电路。如果需要反转电动机，则可以简单地反转两相电的顺序，并在辅助电路中添加一个互锁触点，以避免两者同时发生。相电短路。

操作原理如下：按下:前向转换按钮SB1，向接触器KM1供电，正转换主触点闭合，正转换自锁触点闭合，互锁触点闭合。按下反向按钮不会开始反向旋转。要使用反向，请先按停止按钮以断开正向发送环路，然后按反向按钮SB2。
