步进电机轴承(PM型步进电机的轴承)

PM型步进电机的低价格是其主要优势之一。定子和转子之间的气隙约为0.25mm，轴承使用套筒金属，PM型步进电机的结构如下图所示。

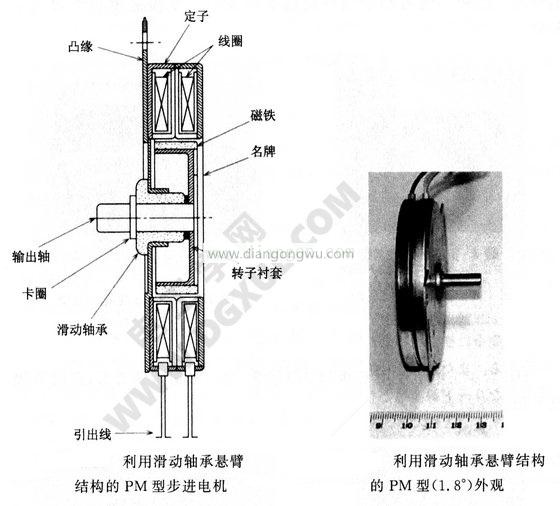

如果有特殊要求，可以使用下面左侧所示的悬臂结构。

右图显示了外观。该电机厚度为14mm，外径为68mm，是扁平的，转子有100个磁极，步距为1.8°。

通过将这种结构的转子轴插入轴承中，可以固定定子内径和转子外径之间的气隙。滑动轴承包括金属系列和树脂系列，金属系列包括铁基浸油轴承或铜基浸油轴承。铁基含油轴承适用于低速和高负载应用，铜基含油轴承适用于高速和轻负载应用。多数减速器轴承使用金属系列。含油轴承的多孔烧结金属材料可以将油储存在孔中。轴旋转的泵作用用于在轴承和轴之间形成油膜。树脂基轴承是无油轴承。它适用于低成本和轻载条件。
