工频电机变频运行(电机从变频转到工频时怎么让电机的运行方向一致)

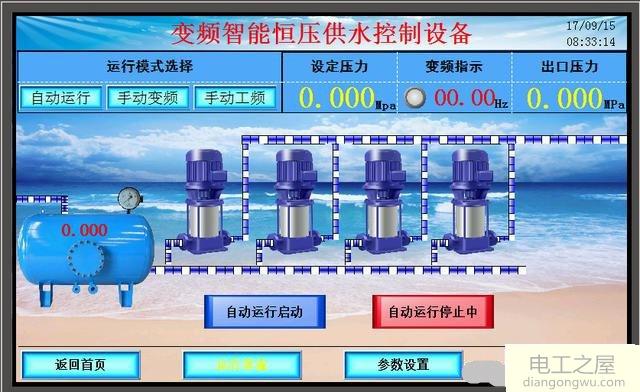

从频率转换到工业频率的最佳方法是使用交流接触器进行控制，这既简单又经济。如果也可以使用集成控制方法，则可以使用触摸屏（HMI），可编程控制器（PLC），变频器（VVVF）和某些交流接触器等，但是该方法可以显示出集群控制的优势。控制单个电动机的成本太高。现在，让我们与朋友讨论这两种方法。

使用交流接触器从可变频率切换到工业频率，并使其朝相同方向工作。

主电路实现方法

我认为，如果在主电路中使用3个交流接触器，则可以从工业频率切换到可变频率。交流接触器KM1用于将工业频率电源连接到逆变器的主电路输入端子（R，S，T）。使用第二个交流接触器KM3从逆变器（U，V，W）输出主电路。 ）连接至电动机输入端子，并使用第三交流接触器KM2通过交流接触器将工业频率电源连接至电动机输入端子，以使第二交流接触器和第三交流接触器互锁。否则会损坏变频器。即，当执行变频操作时，第一KM1和第三KM3 AC接触器被拉动，并且电动机具有变频操作。当执行工频操作时，第一KM1和第三交流接触器（KM3）断开。两个交流接触器KM2闭合，电源频率正常工作。接线时，请务必在变频运行时确保工业频率电源U，V，W与U，V，W匹配，以使电动机的运行方向一致。
