交流电机如何改变转向(直流电机改变转向的方法)

直流电动机只有两根电源线。直流电动机的两条电源线独立于正极和负极。假设两条电源线分别编码为A和B。当A线连接到正极，而B线连接到负极时，电动机正转（反转）。然后，当B线连接到正极，而A线连接到负极时，电动机反向旋转（正向旋转）。换句话说，只要更换两条电源线的正极和负极，直流电动机就可以实现正向和反向旋转。

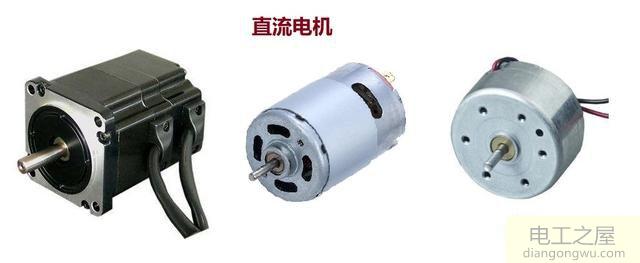

直流电动机

有很多方法可以实现直流电动机的正向和反向旋转，其目的是改变电动机的正向和负向电源输入。以下是几种方法：

（1）通过手动控制，可以使用机械开关实现电动机的正向和反向旋转，并且可以实现双极双齿位置。接线简单。接线方法如下。像这样：

开关时，直流电动机的A极连接到VCC，B极连接到GND，并且电动机正向旋转（反向旋转）。

开关，则直流电动机的B极连接到VCC，A极连接到GND，并且电动机反转（前进）。

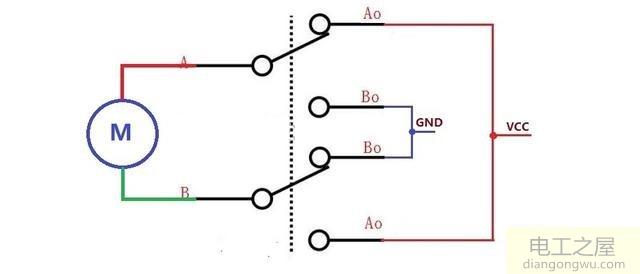

开关实现直流电动机的正向和反向接线图

（2）它使用双电路继电器实现直流电动机的正向和反向旋转，其原理类似于方法1，但是该继电器可以用作开关以实现编程自动控制。

当继电器不工作时，直流电动机的A极连接到VCC，B极连接到GND，并且电动机正转（反向）。

当继电器打开时，直流电动机的B极连接到VCC，A极连接到GND，并且电动机反转（前进）。

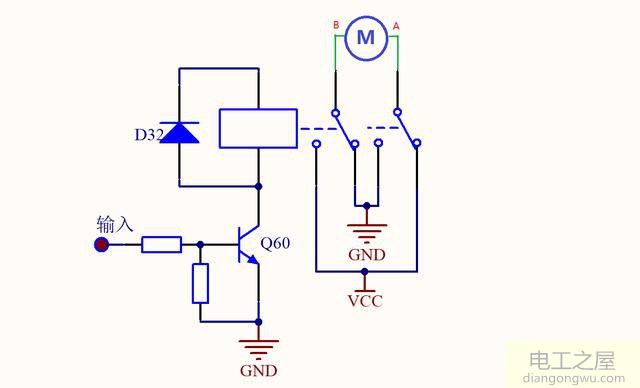

继电器实现直流电动机的正向和反向原理图。

（3）晶体管用于实现DC电动机的正向和反向控制。该原理如下图所示。通过控制输入端口的高电平和低电平来实现电动机的正向和反向旋转。 P00。当P00为低电平时，Q4断开，Q3接通，Q1和Q6接通，Q2和Q5断开，直流电动机的左端为正，右端为负。电机旋转。正向（反向），当P00为高时，Q4开启，Q3关闭，Q2和Q5开启。通过，Q1和Q6被阻塞，直流电动机的左端为负，右端为正，电动机反转（前进）。

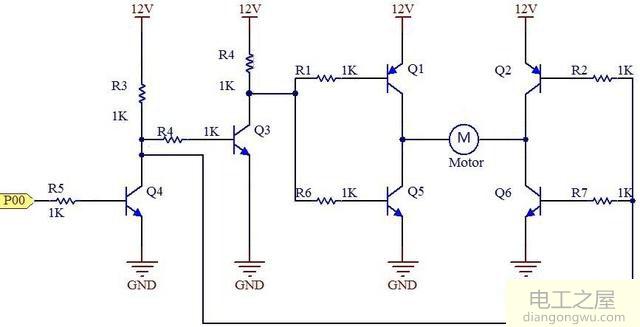

直流电动机正反转控制原理图

（4）如果您不想自己设计原理图，则可以从价格低廉且仅花费数十美元的宝藏中购买电动机驱动板，并且可以实现正向和反向控制，以及调整速度。例如，L298N模块可以实现双向电机控制。

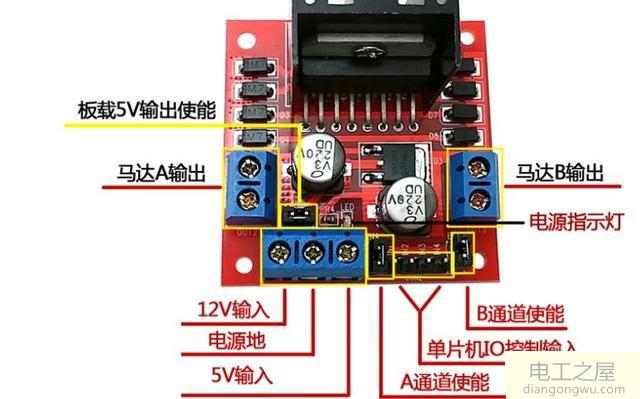

L298N模块
