1.单相交流异步电动机

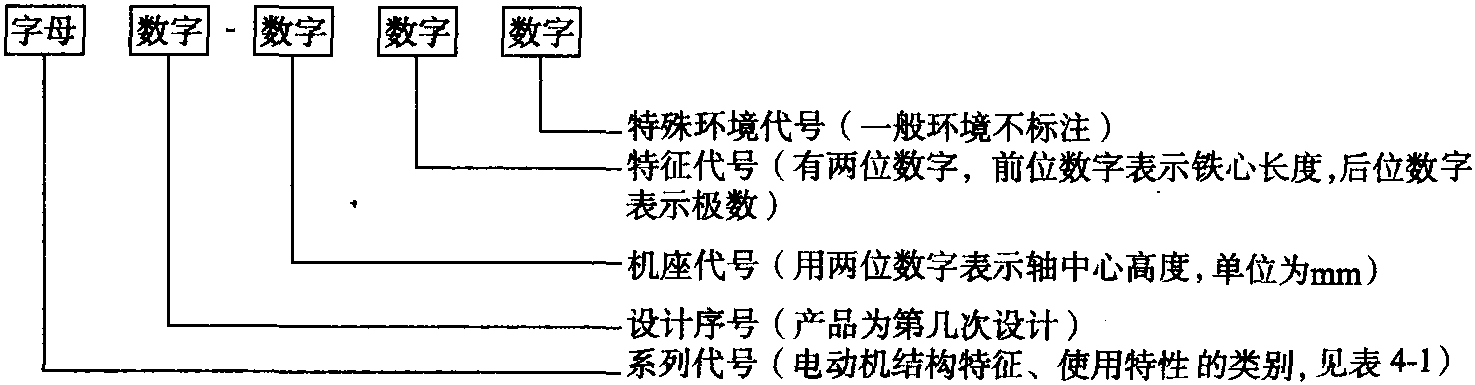

单相交流异步电动机模型由5个部分组成，每个部分的含义如图4-1（a）所示。

（a）模型命名方法

（b）是

图4-1单相交流异步电动机的型号名称方法和示例

表4-1小功率单相异步电动机的产品系列代码

1950年代至1960年代，1970年代和1980年代基本产品系列的名称。自1980年代以来单相电阻启动异步电动机JZBOBO2单相电容器启动异步电动机JYCOCO2单相电容器启动异步电动机JXDODO2单相电容器启动并运行异步电动机E单相阴影极异步电动机F

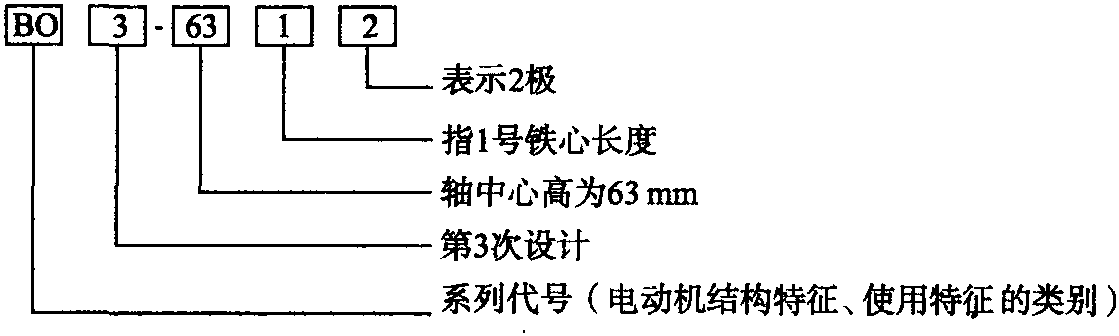

，BO3-6312单相异步电动机模型的含义如图4所示。 1（b）。

2.三相交流异步电动机

家用三相交流异步电动机的模型命名方法类似于单相交流异步电动机的模型命名方法。由于其多功能性，该模型相对较大。

1950年代生产的第一代电动机的型号始于J和JO系列，1960年代生产的第二代电动机的型号为J2和JO2，而1980年代生产的第三代产品的型号均为以Y开头。基于它。目前，J，JO，J2和JO2系列电动机已经过时。

例如，图4-2中显示了:电动机型号Y160S1-2的含义。

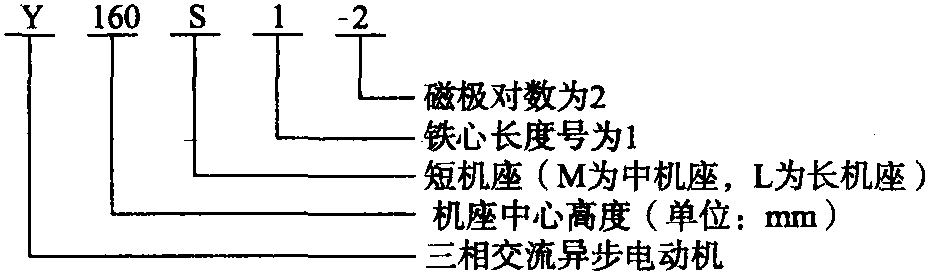

图4-2电机模型Y160S1-2表达式的含义

有关不同型号的字符的含义，请参见表4-2。

表4-2三相交流异步电动机系列字符的含义

新旧型号产品系列名称适用范围YJ，JO2异步电动机通用YBJB，JBO防爆异步电动机石油，化工，煤矿，地下YCTJZT通用设备成本电磁调速异步电动机无级调速YDJD，JDO极数变化多速异步电动机用于机床，印染机，印刷机等。 YHJH，JHO高滑移异步电动机具有较大的惯性和冲击载荷机械传动，例如剪刀，锻压机等。/p>

（续表）

新旧型号产品系列名称适用范围YJJJ，JJO精密机床异步电动机YQJQ，压缩机等静载荷或大惯性矩

JQO高起动转矩异步电动机，磨床等 YQSJQS地下潜水异步电动机和潜水泵与YRJR，JRO绕线异步电动机配合使用，电源容量小，需要重载启动的生产机器YTDJTD电梯异步电动机用于电梯等。通过提升力，YUD振动器异步电动机用于混凝土振动。冶金和一般起重设备中使用的夯锤YZJZ起重和冶金异步电动机。例如，电动机型号JO2-L-52-2表示图4中所示的含义。三。

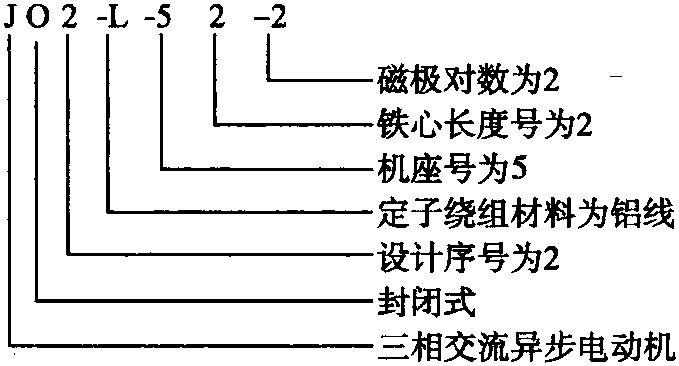

图4-3代表性电动机型号JO2-L-52-2的含义
